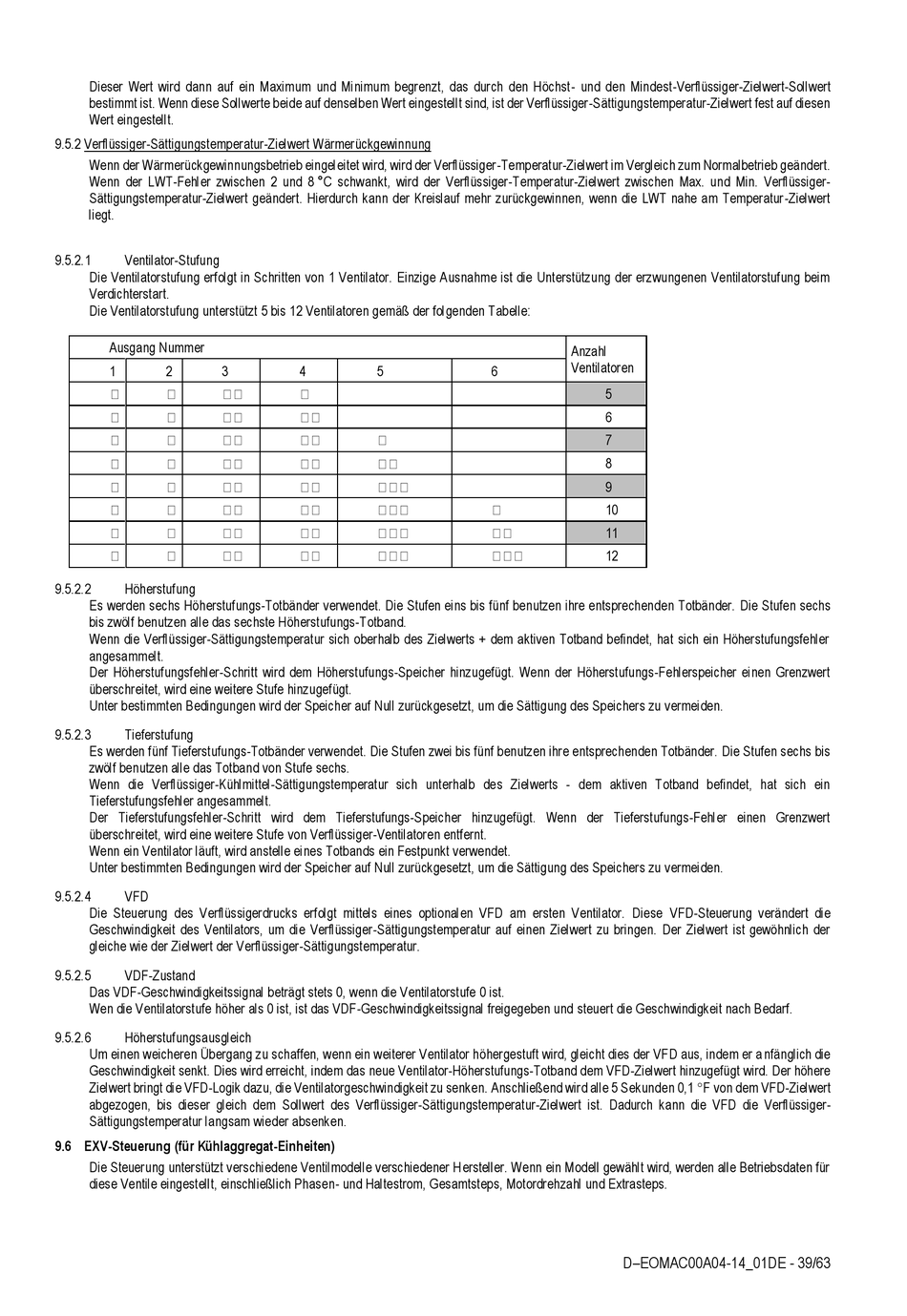

Dieser Wert wird dann auf ein Maximum und Minimum begrenzt, das durch den Höchst- und den Mindest-Verflüssiger-Zielwert-Sollwert
bestimmt ist. Wenn diese Sollwerte beide auf denselben Wert eingestellt sind, ist der Verflüssiger-Sättigungstemperatur-Zielwert fest auf diesen
Wert eingestellt.
9.5.2 Verflüssiger-Sättigungstemperatur-Zielwert Wärmerückgewinnung
Wenn der Wärmerückgewinnungsbetrieb eingeleitet wird, wird der Verflüssiger-Temperatur-Zielwert im Vergleich zum Normalbetrieb geändert.
Wenn der LWT-Fehler zwischen 2 und 8 °C schwankt, wird der Verflüssiger-Temperatur-Zielwert zwischen Max. und Min. Verflüssiger-
Sättigungstemperatur-Zielwert geändert. Hierdurch kann der Kreislauf mehr zurückgewinnen, wenn die LWT nahe am Temperatur-Zielwert
liegt.
9.5.2.1
Ventilator-Stufung
Die Ventilatorstufung erfolgt in Schritten von 1 Ventilator. Einzige Ausnahme ist die Unterstützung der erzwungenen Ventilatorstufung beim
Verdichterstart.
Die Ventilatorstufung unterstützt 5 bis 12 Ventilatoren gemäß der folgenden Tabelle:
Ausgang Nummer
1
2
9.5.2.2
Höherstufung
Es werden sechs Höherstufungs-Totbänder verwendet. Die Stufen eins bis fünf benutzen ihre entsprechenden Totbänder. Die Stufen sechs
bis zwölf benutzen alle das sechste Höherstufungs-Totband.
Wenn die Verflüssiger-Sättigungstemperatur sich oberhalb des Zielwerts + dem aktiven Totband befindet, hat sich ein Höherstufungsfehler
angesammelt.
Der Höherstufungsfehler-Schritt wird dem Höherstufungs-Speicher hinzugefügt. Wenn der Höherstufungs-Fehlerspeicher einen Grenzwert
überschreitet, wird eine weitere Stufe hinzugefügt.
Unter bestimmten Bedingungen wird der Speicher auf Null zurückgesetzt, um die Sättigung des Speichers zu vermeiden.
9.5.2.3
Tieferstufung
Es werden fünf Tieferstufungs-Totbänder verwendet. Die Stufen zwei bis fünf benutzen ihre entsprechenden Totbänder. Die Stufen sechs bis
zwölf benutzen alle das Totband von Stufe sechs.
Wenn die Verflüssiger-Kühlmittel-Sättigungstemperatur sich unterhalb des Zielwerts - dem aktiven Totband befindet, hat sich ein
Tieferstufungsfehler angesammelt.
Der Tieferstufungsfehler-Schritt wird dem Tieferstufungs-Speicher hinzugefügt. Wenn der Tieferstufungs-Fehler einen Grenzwert
überschreitet, wird eine weitere Stufe von Verflüssiger-Ventilatoren entfernt.
Wenn ein Ventilator läuft, wird anstelle eines Totbands ein Festpunkt verwendet.
Unter bestimmten Bedingungen wird der Speicher auf Null zurückgesetzt, um die Sättigung des Speichers zu vermeiden.
9.5.2.4
VFD
Die Steuerung des Verflüssigerdrucks erfolgt mittels eines optionalen VFD am ersten Ventilator. Diese VFD-Steuerung verändert die
Geschwindigkeit des Ventilators, um die Verflüssiger-Sättigungstemperatur auf einen Zielwert zu bringen. Der Zielwert ist gewöhnlich der
gleiche wie der Zielwert der Verflüssiger-Sättigungstemperatur.
9.5.2.5
VDF-Zustand
Das VDF-Geschwindigkeitssignal beträgt stets 0, wenn die Ventilatorstufe 0 ist.
Wen die Ventilatorstufe höher als 0 ist, ist das VDF-Geschwindigkeitssignal freigegeben und steuert die Geschwindigkeit nach Bedarf.
9.5.2.6
Höherstufungsausgleich
Um einen weicheren Übergang zu schaffen, wenn ein weiterer Ventilator höhergestuft wird, gleicht dies der VFD aus, indem er a nfänglich die
Geschwindigkeit senkt. Dies wird erreicht, indem das neue Ventilator-Höherstufungs-Totband dem VFD-Zielwert hinzugefügt wird. Der höhere
Zielwert bringt die VFD-Logik dazu, die Ventilatorgeschwindigkeit zu senken. Anschließend wird alle 5 Sekunden 0,1 F von dem VFD-Zielwert
abgezogen, bis dieser gleich dem Sollwert des Verflüssiger-Sättigungstemperatur-Zielwert ist. Dadurch kann die VFD die Verflüssiger-
Sättigungstemperatur langsam wieder absenken.
9.6 EXV-Steuerung (für Kühlaggregat-Einheiten)
Die Steuerung unterstützt verschiedene Ventilmodelle verschiedener H ersteller. Wenn ein Modell gewählt wird, werden alle Betriebsdaten für
diese Ventile eingestellt, einschließlich Phasen- und Haltestrom, Gesamtsteps, Motordrehzahl und Extrasteps.
3
4
5
Anzahl
Ventilatoren
6
5
6
7
8
9
10
11
12
D–EOMAC00A04-14_01DE - 39/63
