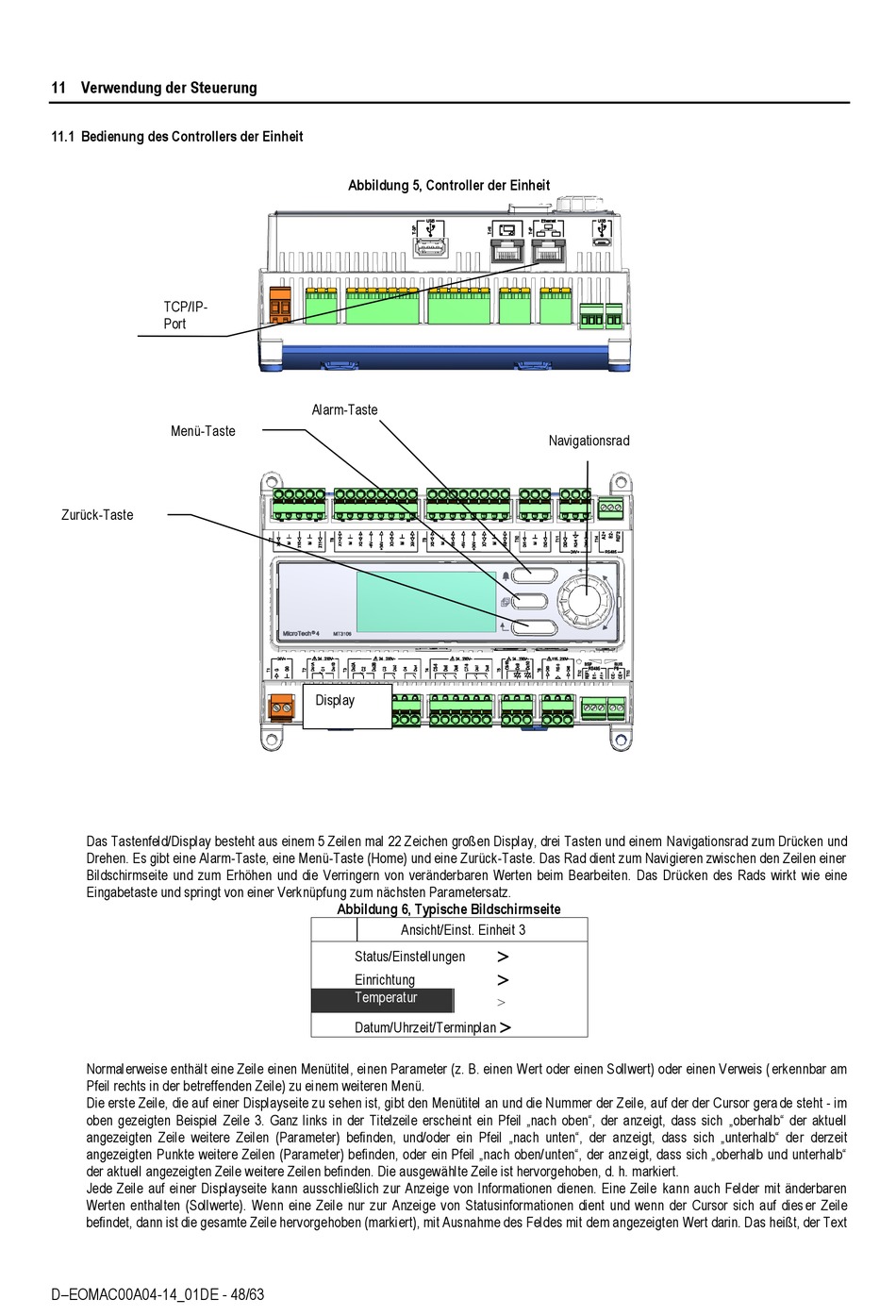

11 Verwendung der Steuerung
11.1 Bedienung des Controllers der Einheit
TCP/IP-
Port
Menü-Taste
Zurück-Taste
Das Tastenfeld/Display besteht aus einem 5 Zeilen mal 22 Zeichen großen Display, drei Tasten und einem Navigationsrad zum Drücken und
Drehen. Es gibt eine Alarm-Taste, eine Menü-Taste (Home) und eine Zurück-Taste. Das Rad dient zum Navigieren zwischen den Zeilen einer
Bildschirmseite und zum Erhöhen und die Verringern von veränderbaren Werten beim Bearbeiten. Das Drücken des Rads wirkt wie eine
Eingabetaste und springt von einer Verknüpfung zum nächsten Parametersatz.
Normalerweise enthält eine Zeile einen Menütitel, einen Parameter (z. B. einen Wert oder einen Sollwert) oder einen Verweis ( erkennbar am
Pfeil rechts in der betreffenden Zeile) zu einem weiteren Menü.
Die erste Zeile, die auf einer Displayseite zu sehen ist, gibt den Menütitel an und die Nummer der Zeile, auf der der Cursor gera de steht - im
oben gezeigten Beispiel Zeile 3. Ganz links in der Titelzeile erscheint ein Pfeil „nach oben", der anzeigt, dass sich „oberhalb" der aktuell
angezeigten Zeile weitere Zeilen (Parameter) befinden, und/oder ein Pfeil „nach unten", der anzeigt, dass sich „unterhalb" der derzeit
angezeigten Punkte weitere Zeilen (Parameter) befinden, oder ein Pfeil „nach oben/unten", der anzeigt, dass sich „oberhalb und unterhalb"
der aktuell angezeigten Zeile weitere Zeilen befinden. Die ausgewählte Zeile ist hervorgehoben, d. h. markiert.
Jede Zeile auf einer Displayseite kann ausschließlich zur Anzeige von Informationen dienen. Eine Zeile kann auch Felder mit änderbaren
Werten enthalten (Sollwerte). Wenn eine Zeile nur zur Anzeige von Statusinformationen dient und wenn der Cursor sich auf dies er Zeile
befindet, dann ist die gesamte Zeile hervorgehoben (markiert), mit Ausnahme des Feldes mit dem angezeigten Wert darin. Das heißt, der Text
D–EOMAC00A04-14_01DE - 48/63
Abbildung 5, Controller der Einheit
Alarm-Taste
Display
Abbildung 6, Typische Bildschirmseite
Ansicht/Einst. Einheit 3
6
Status/Einstellungen
Einrichtung
Temperatur
Datum/Uhrzeit/Terminplan
Navigationsrad
