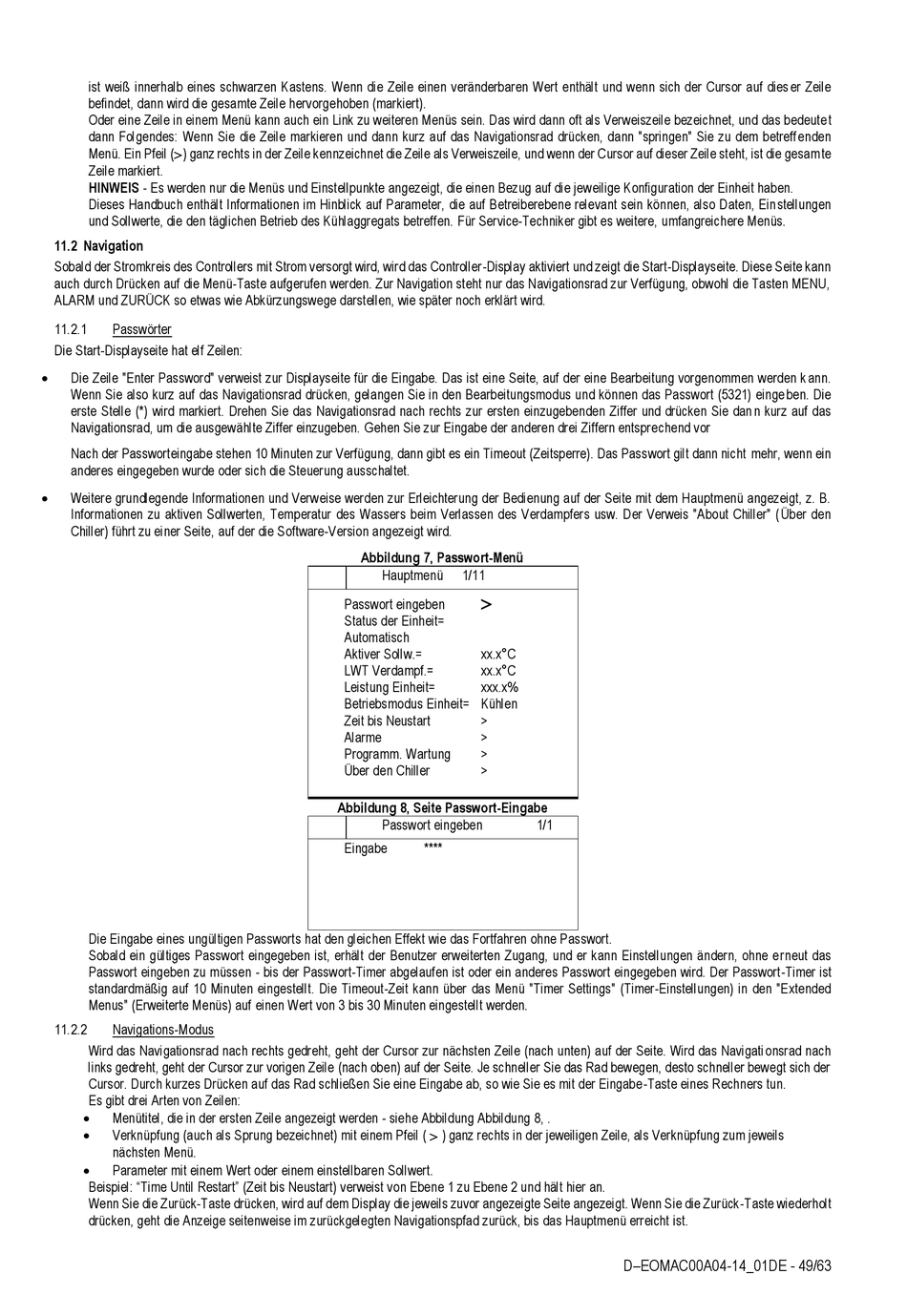

ist weiß innerhalb eines schwarzen Kastens. Wenn die Zeile einen veränderbaren Wert enthält und wenn sich der Cursor auf dies er Zeile
befindet, dann wird die gesamte Zeile hervorgehoben (markiert).
Oder eine Zeile in einem Menü kann auch ein Link zu weiteren Menüs sein. Das wird dann oft als Verweiszeile bezeichnet, und das bedeutet
dann Folgendes: Wenn Sie die Zeile markieren und dann kurz auf das Navigationsrad drücken, dann "springen" Sie zu dem betreff enden
Menü. Ein Pfeil () ganz rechts in der Zeile kennzeichnet die Zeile als Verweiszeile, und wenn der Cursor auf dieser Zeile steht, ist die gesamte
Zeile markiert.
HINWEIS - Es werden nur die Menüs und Einstellpunkte angezeigt, die einen Bezug auf die jeweilige Konfiguration der Einheit haben.
Dieses Handbuch enthält Informationen im Hinblick auf Parameter, die auf Betreiberebene relevant sein können, also Daten, Einstellungen
und Sollwerte, die den täglichen Betrieb des Kühlaggregats betreffen. Für Service-Techniker gibt es weitere, umfangreichere Menüs.
11.2 Navigation
Sobald der Stromkreis des Controllers mit Strom versorgt wird, wird das Controller-Display aktiviert und zeigt die Start-Displayseite. Diese Seite kann
auch durch Drücken auf die Menü-Taste aufgerufen werden. Zur Navigation steht nur das Navigationsrad zur Verfügung, obwohl die Tasten MENU,
ALARM und ZURÜCK so etwas wie Abkürzungswege darstellen, wie später noch erklärt wird.
11.2.1
Passwörter
Die Start-Displayseite hat elf Zeilen:
•
Die Zeile "Enter Password" verweist zur Displayseite für die Eingabe. Das ist eine Seite, auf der eine Bearbeitung vorgenommen werden k ann.
Wenn Sie also kurz auf das Navigationsrad drücken, gelangen Sie in den Bearbeitungsmodus und können das Passwort (5321) einge ben. Die
erste Stelle (*) wird markiert. Drehen Sie das Navigationsrad nach rechts zur ersten einzugebenden Ziffer und drücken Sie dan n kurz auf das
Navigationsrad, um die ausgewählte Ziffer einzugeben. Gehen Sie zur Eingabe der anderen drei Ziffern entsprechend vor
Nach der Passworteingabe stehen 10 Minuten zur Verfügung, dann gibt es ein Timeout (Zeitsperre). Das Passwort gilt dann nicht mehr, wenn ein
anderes eingegeben wurde oder sich die Steuerung ausschaltet.
•
Weitere grundlegende Informationen und Verweise werden zur Erleichterung der Bedienung auf der Seite mit dem Hauptmenü angezeigt, z. B.
Informationen zu aktiven Sollwerten, Temperatur des Wassers beim Verlassen des Verdampfers usw. Der Verweis "About Chiller" ( Über den
Chiller) führt zu einer Seite, auf der die Software-Version angezeigt wird.
Die Eingabe eines ungültigen Passworts hat den gleichen Effekt wie das Fortfahren ohne Passwort.
Sobald ein gültiges Passwort eingegeben ist, erhält der Benutzer erweiterten Zugang, und er kann Einstellungen ändern, ohne erneut das
Passwort eingeben zu müssen - bis der Passwort-Timer abgelaufen ist oder ein anderes Passwort eingegeben wird. Der Passwort-Timer ist
standardmäßig auf 10 Minuten eingestellt. Die Timeout-Zeit kann über das Menü "Timer Settings" (Timer-Einstellungen) in den "Extended
Menus" (Erweiterte Menüs) auf einen Wert von 3 bis 30 Minuten eingestellt werden.
11.2.2
Navigations-Modus
Wird das Navigationsrad nach rechts gedreht, geht der Cursor zur nächsten Zeile (nach unten) auf der Seite. Wird das Navigati onsrad nach
links gedreht, geht der Cursor zur vorigen Zeile (nach oben) auf der Seite. Je schneller Sie das Rad bewegen, desto schneller bewegt sich der
Cursor. Durch kurzes Drücken auf das Rad schließen Sie eine Eingabe ab, so wie Sie es mit der Eingabe-Taste eines Rechners tun.
Es gibt drei Arten von Zeilen:
•
Menütitel, die in der ersten Zeile angezeigt werden - siehe Abbildung Abbildung 8, .
•
Verknüpfung (auch als Sprung bezeichnet) mit einem Pfeil ( ) ganz rechts in der jeweiligen Zeile, als Verknüpfung zum jeweils
nächsten Menü.
•
Parameter mit einem Wert oder einem einstellbaren Sollwert.
Beispiel: "Time Until Restart" (Zeit bis Neustart) verweist von Ebene 1 zu Ebene 2 und hält hier an.
Wenn Sie die Zurück-Taste drücken, wird auf dem Display die jeweils zuvor angezeigte Seite angezeigt. Wenn Sie die Zurück-Taste wiederholt
drücken, geht die Anzeige seitenweise im zurückgelegten Navigationspfad zurück, bis das Hauptmenü erreicht ist.
Abbildung 7, Passwort-Menü
Hauptmenü
1/11
Passwort eingeben
Status der Einheit=
Automatisch
Aktiver Sollw.=
xx.x°C
LWT Verdampf.=
xx.x°C
Leistung Einheit=
xxx.x%
Betriebsmodus Einheit= Kühlen
Zeit bis Neustart
>
Alarme
>
Programm. Wartung
>
Über den Chiller
>
Abbildung 8, Seite Passwort-Eingabe
Passwort eingeben
Eingabe
****
1/1
D–EOMAC00A04-14_01DE - 49/63
