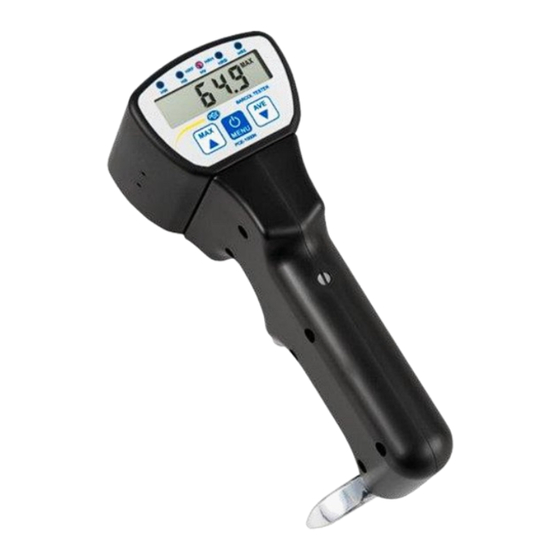

- Seite 1 Bedienungsanleitung PCE-1000N NDT Prüfgerät User manuals in various languages (English, français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Letzte Änderung: 3. März 2021 v1.0 © PCE Instruments...
- Seite 2 Batterien wechseln ......................6 Wartung ........................... 6 Kalibrieren ..................... 7 Kalibrieren des PCE-1000N ..................... 7 Druckstift .......................... 7 Härteprüfblöcke ........................ 8 Die typische Barcol-Härte von Aluminiumlegierungen ............9 Anhang ....................9 Kontakt ....................12 Entsorgung ..................12 © PCE Instruments...
- Seite 3 Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments...
- Seite 4 Norm-Federdruck auf die Prüfoberfläche gedrückt wird und die Härte dann anhand der Eindringtiefe bestimmt wird. Die Barcol-Härte wird nach folgender Formel berechnet. HBa=100-h/ 0,0076 HBa = Barcol-Härtewert H = Eindringtiefe in mm 0,0076 = Eindringtiefe bei 1 Barcol Abb. 1 Aufbau © PCE Instruments...
- Seite 5 2-12 Untere Spindel-Verbindungsschraube 2-13 Schirmring 2-14 Display 2-15 Durchschnitts- / Minus-Taste 2-16 Härte-Skala 2-17 Power-/Menü-Taste 2-18 Max-/ Plus-Taste Abb. 3 Bedienfeld 2-19 Durchschnittsanzeige 2-20 Statistische Nummernanzeige 2-21 Batterieanzeige 2-22 Anzahl der aufgezeichneten Messungen 2-23 Max-Anzeige 2-24 Messwert © PCE Instruments...
- Seite 6 Stellen Sie die Härteblöcke auf eine harte, ebene Oberfläche und messen Sie die Härteblöcke. Der Messwert sollte in dem angegebenen Bereich der zwei Härteblöcke liegen. Wenn er außerhalb des Bereichs liegt, ist eine Kalibrierung gemäß Kapitel 3 erforderlich. © PCE Instruments...
- Seite 7 Drücken Sie die Max-/ Plus-Taste oder die Durchschnitts- / Minus-Taste, um die Messanzahl zu erhöhen bzw. zu verringern. Sie können Werte zwischen 1 und 29 einstellen. Drücken Sie die Power-/Menü-Taste, um zurück zum normalen Messmodus zu gelangen. © PCE Instruments...
- Seite 8 Wenn der PCE-1000N bereits über einen längeren Zeitraum genutzt wurde, insbesondere nach der Messung von weichen Aluminiumlegierungen, können sich an der Messspitze Materialrückstände anlagern, welche zu Messungenauigkeiten führen können. Um dies zu vermeiden, achten Sie drauf, dass Sie die Messspitze regelmäßig reinigen. © PCE Instruments...
- Seite 9 Verschleiß des Druckstifts regelmäßig überprüfen. Wenn Sie bei der Kalibrierung des angezeigten Wertes nicht auf 2 Messwerte innerhalb des Standardbereiches kommen, bedeutet dies, dass der Druckstift abgenutzt / nicht lang genug ist und ausgetauscht werden muss. Danach muss das Messgerät neu kalibriert werden. © PCE Instruments...
- Seite 10 Beim Messen der Blöcke ist darauf zu achten, dass der Abstand zwischen Kante und Messpunkt mindestens 3 mm beträgt. Außerdem sollten keine Vertiefungen im Umkreis von 3 mm vorhanden sein. Werden diese Hinweise nicht beachtet, kann es zu ungenauen Messwerten kommen. © PCE Instruments...
- Seite 11 Der typische Härtetestbereich liegt bei 25-135HBW (500kg, 10mm). Typische Barcol-Härtewerte verschiedener Aluminiumlegierung gemäß Tabelle 3. Tabelle 3, Typische Barcol-Härtewerte von Aluminiumlegierungen Legierung und 1100-0 3003-0 3003H14 2024-0 Wärmebehandlung Barcol-Härte Legierung und 5052-0 5052H14 6061T6 2024T3 Wärmebehandlung Barcol-Härte Anhang Umrechnungskurve Barcol-Härte © PCE Instruments...
- Seite 12 Tabelle sollte daher nur als Orientierung dienen. Um die genauen Werte zu ermitteln, sollten Messungen durchgeführt und die entsprechenden Normen zu Rate gezogen werden. Brinell Rockwell Barcol Vickers Webster 10mm OU2800S W-20 500kg 10.1 10.6 11.0 11.4 11.8 12.2 12.6 12.9 13.3 13.7 14.0 © PCE Instruments...
- Seite 13 14.3 14.7 15.0 15.3 15.6 15.9 16.2 16.4 16.7 16.9 17.2 17.4 17.6 17.8 18.0 18.2 18.4 18.6 18.7 18.9 19.0 19.2 19.3 19.4 © PCE Instruments...
- Seite 14 Umsetzung ElektroG (Rücknahme Entsorgung Elektro- Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments...
