9.3 Schaltschrank und Anschlüsse Art. Nr. 00122062

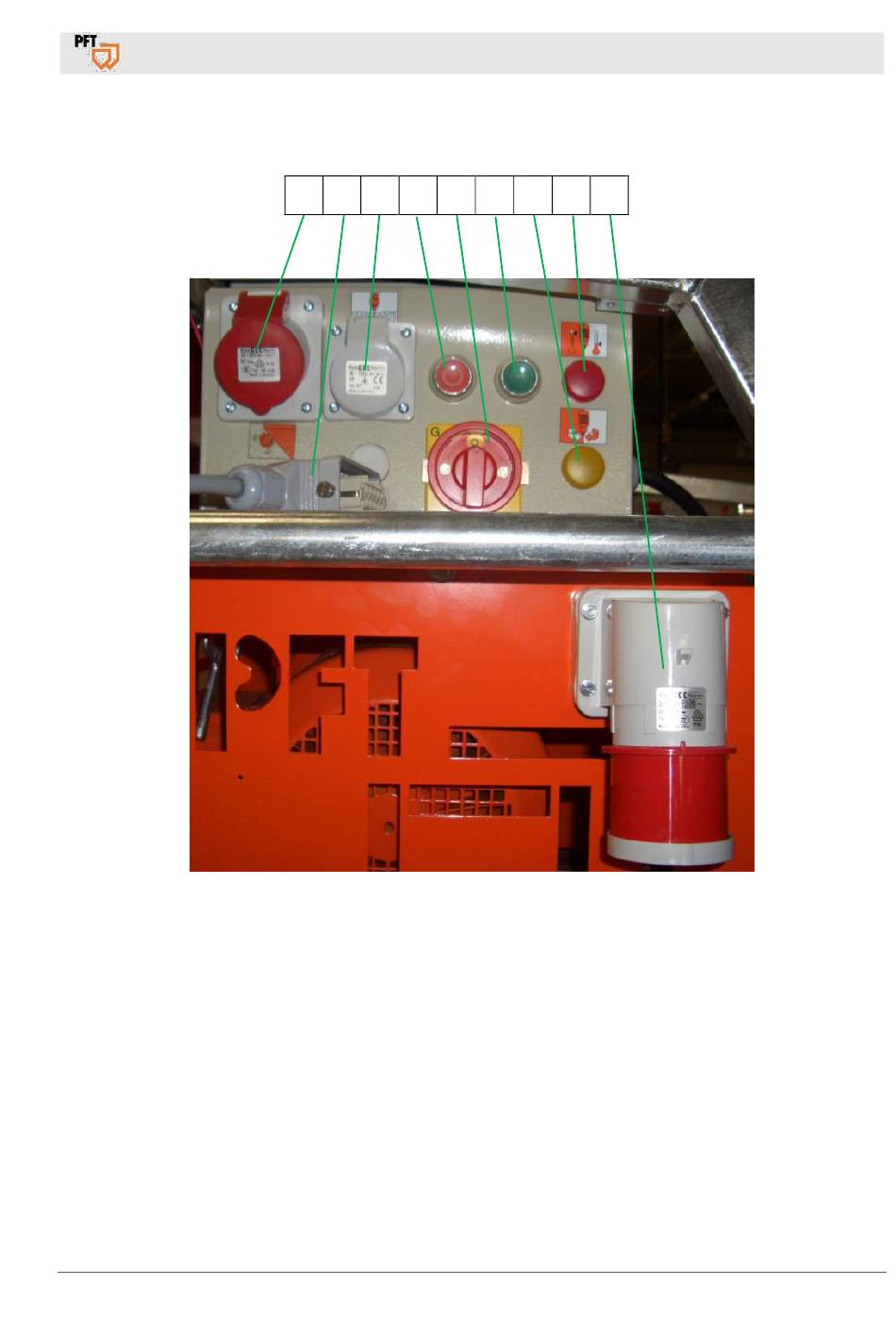

Abb. 6: Übersicht Schaltschrank und Anschlüsse
1. Steckdose für Rüttleranschluss
2. Steuerkabel für Stellantrieb
3. Steckdose für Anforderung/Füllstandmelder
4. Drucktaster rot "Kompressor AUS"
5. Hauptwendeschalter, ist gleichzeitig Not-Aus-
Schalter
01.12.2020
01.12.2020
PFT SILOJET III T mit BDS Teil 2 Übersicht – Bedienung - Ersatzteillisten
1 2 3 4 5
6. Drucktaster grün " Kompressor EIN"
7. Kontroll-Lampe gelb Drehrichtung ändern
8. Kontroll-Lampe rot Motorschutzschalter ausgelöst
9. Hauptstromanschluss 32A
6 7 8 9
