Nr. 00122354 - PFT SILOJET III T mit BDS Betriebsanleitung

PFT SILOJET III T mit BDS Teil 2 Übersicht – Bedienung - Ersatzteillisten
Aufbau
9.2 Drucksteuerung SILOJET III T BDS Art. Nr. 00122354
12

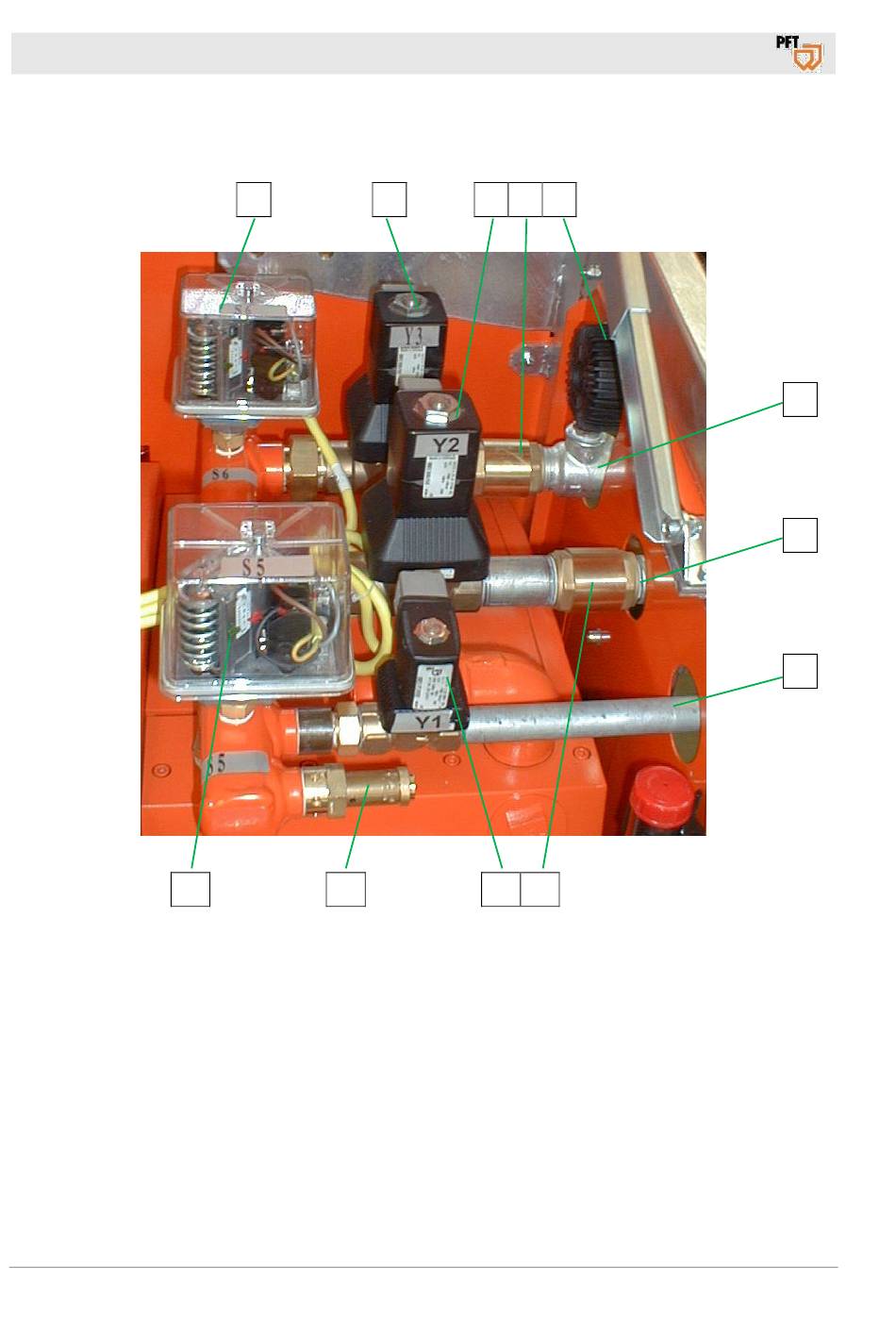

Abb. 5: Übersicht Drucksteuerung
1. Druckschalter für Nachlaufzeit
2. Magnetventil für Förderluft
3. Magnetventil für Bypassluft
4. Rückschlagventil
5. Manometer 0-4bar, Druck für Förderluft
6. Anschluss Förderluft zum Fördergefäß
Seite 12
1 2
11
3 4 5
10 9
7. Anschluss für Bypassluft
8. Anschluss für Silobelüftung, Luftrüttelventil
9. Rückschlagventil
10. Magnetventil für Silobelüftung
11. Sicherheitsventil R ½" 2,5bar
12. Druckschalter für Förderluft / Bypassluft
6
7
8
