EMPHASER EA2160 Einbau & Bedienungsanleitung Seite 26

2. ConneCtIons & Controls

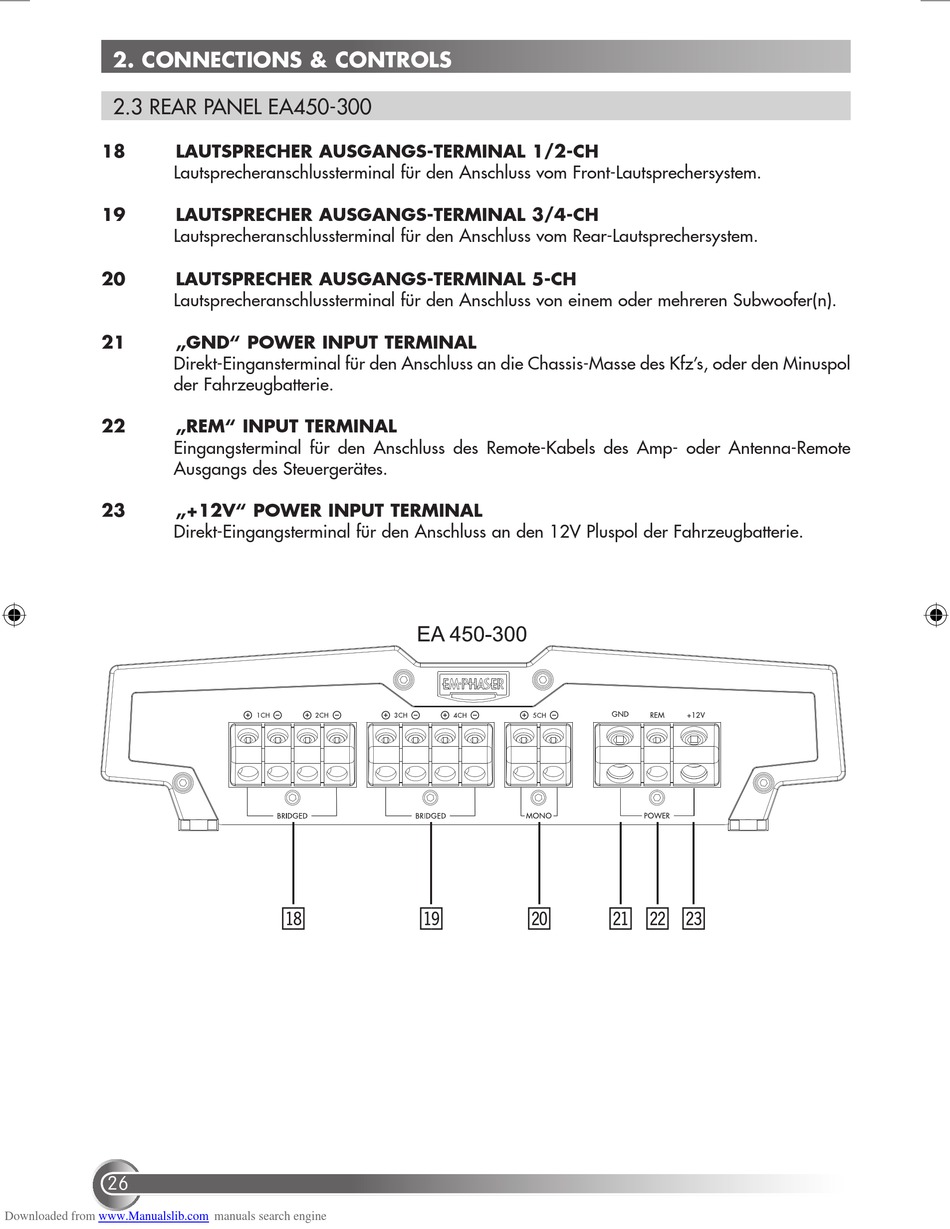

2.3 REAR PANEL EA450-300
18 lautspreCHer ausgangs-terMInal 1/2-CH
Lautsprecheranschlussterminal für den Anschluss vom Front-Lautsprechersystem.
19 lautspreCHer ausgangs-terMInal 3/4-CH
Lautsprecheranschlussterminal für den Anschluss vom Rear-Lautsprechersystem.
20 lautspreCHer ausgangs-terMInal 5-CH
Lautsprecheranschlussterminal für den Anschluss von einem oder mehreren Subwoofer(n).
21 „gnd" power Input terMInal
Direkt-Eingansterminal für den Anschluss an die Chassis-Masse des Kfz's, oder den Minuspol
der Fahrzeugbatterie.
22 „reM" Input terMInal
Eingangsterminal für den Anschluss des Remote-Kabels des Amp- oder Antenna-Remote
Ausgangs des Steuergerätes.
23 „+12v" power Input terMInal
Direkt-Eingangsterminal für den Anschluss an den 12V Pluspol der Fahrzeugbatterie.
