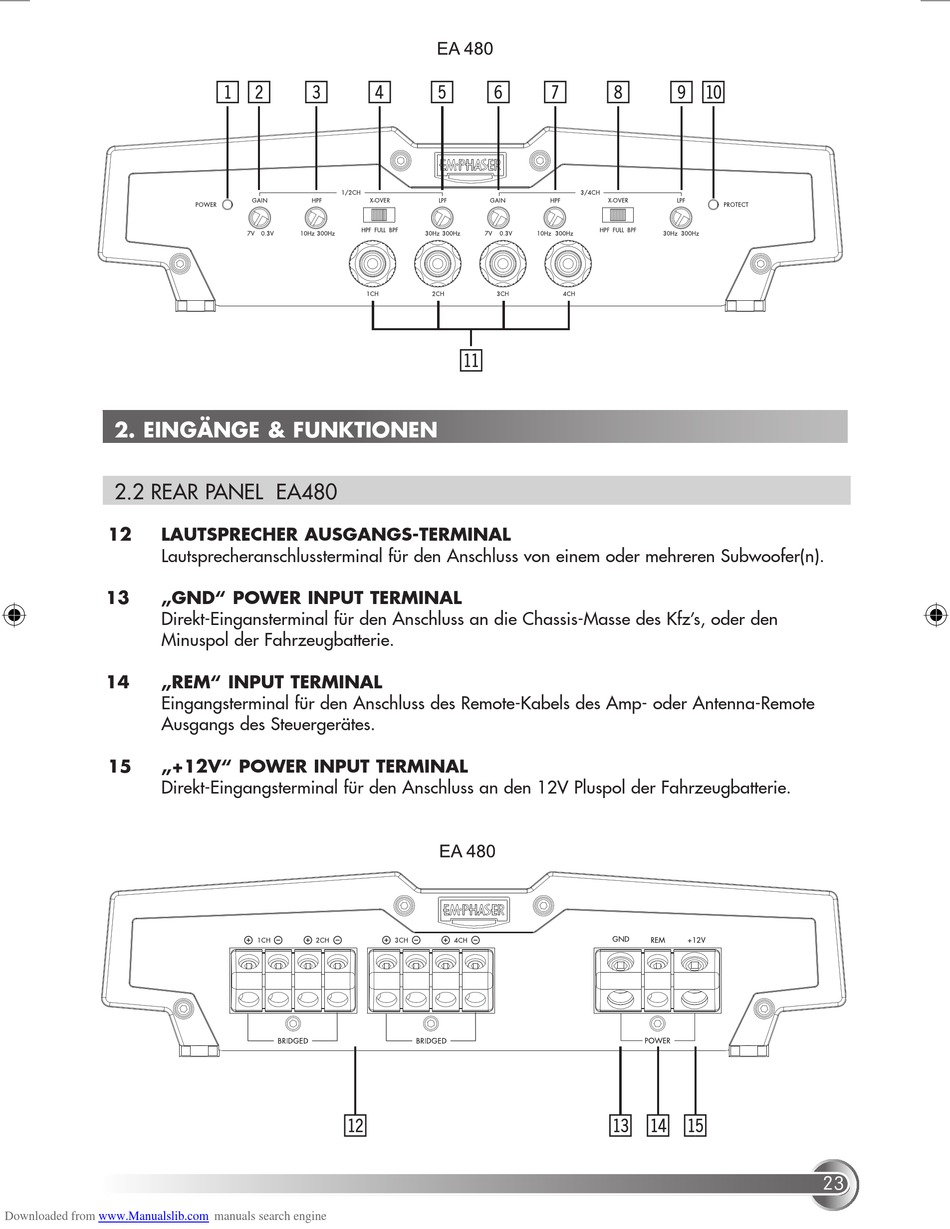

EMPHASER EA2160 Einbau & Bedienungsanleitung Seite 23

2. eIngänge & FunKtIonen
2.2 REAR PANEL EA480
12 lautspreCHer ausgangs-terMInal
Lautsprecheranschlussterminal für den Anschluss von einem oder mehreren Subwoofer(n).
13 „gnd" power Input terMInal
Direkt-Eingansterminal für den Anschluss an die Chassis-Masse des Kfz's, oder den
Minuspol der Fahrzeugbatterie.
14 „reM" Input terMInal
Eingangsterminal für den Anschluss des Remote-Kabels des Amp- oder Antenna-Remote
Ausgangs des Steuergerätes.
15 „+12v" power Input terMInal
Direkt-Eingangsterminal für den Anschluss an den 12V Pluspol der Fahrzeugbatterie.
