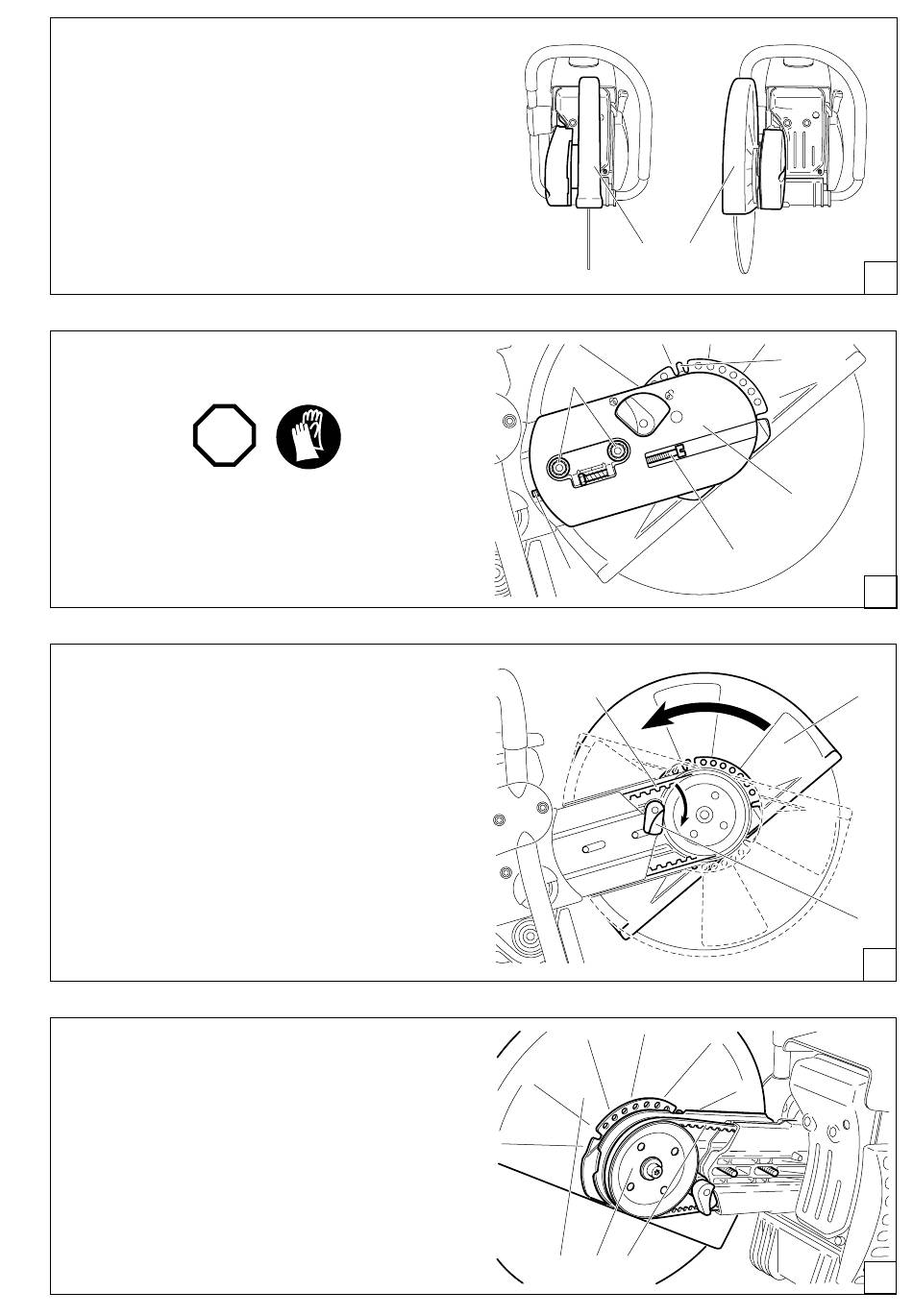

Trennvorrichtung in
Mittenposition / Außenposition
HINWEIS: Die Trennvorrichtung wird vom Werk aus für den
Betrieb in Mittenposition (1) montiert. Bei Hindernissen, die
sehr dicht am Trennverlauf liegen (z.B. Bordstein oder Mauer-
werk), kann die Trennvorrichtung in Außenposition (2) mon-
tiert werden. Benutzen Sie die Außenposition bei handgeführ-
tem Trennschleifer nur für die zu erledigende Arbeit. Montieren
Sie anschließend wieder in Mittenposition. Der Trennschleifer
mit Trennvorrichtung in Mittenposition hat eine günstigere
Schwerpunktlage, wodurch ein vorzeitiges Ermüden vermie-
den wird.
Trennvorrichtung ummontieren
STOP
Muttern (5) lösen.
Spannschraube (3) lösen (gegen den Uhrzeigersinn) bis das
Schraubenende (4) im Spalt zu sehen ist.
Muttern (5) abschrauben und Abdeckung (6) abnehmen.
Schutzhaubenverriegelung (8), wie im Bild gezeigt, im Uhrzei-
gersinn drehen (auf den höchsten Punkt der schiefen Ebene).
HINWEIS: Die Verdrehsperre (Bild D, 7) kann nur bei der im
Bild gezeigten Position der Schutzhaubenverriegelung (8)
überwunden werden.
Schutzhaube (9), wie im Bild gezeigt, schwenken.
Schutzhaubenverriegelung (8) in Ausgangsposition drehen
und Schutzhaube durch leichtes Drehen verriegeln (Schutz-
haubenverriegelung rastet deutlich hörbar ein).
Keilriemen (10) aushängen und die Trennvorrichtung abneh-
men.
Trennvorrichtung (11) in Außenposition an die Getriebearm-
aufnahme drücken.
Keilriemen (10) über die Keilriemenscheibe (12) führen.
1
2
5
4
10
11
12
10
C
7
6
3
D
9
8
E
F
23
