INBETRIEBNAHME

ACHTUNG:
Bei allen Arbeiten am Trennschleifer unbedingt Motor
ausschalten, Kerzenstecker ziehen und Schutzhandschu-
he tragen!
ACHTUNG:
Trennschleifer darf erst nach komplettem Zusammenbau
und Prüfung gestartet werden!
Verwenden Sie für die folgenden Arbeiten das im Lieferumfang
enthaltene Montagewerkzeug:
1. Kombischlüssel SW 13/19
2. Winkelschraubendreher
3. Schraubendreher für Vergasereinstellung
Trennschleifer auf einen stabilen Untergrund setzen und fol-
gende Schritte für die Montage der Trennscheibe durchführen:

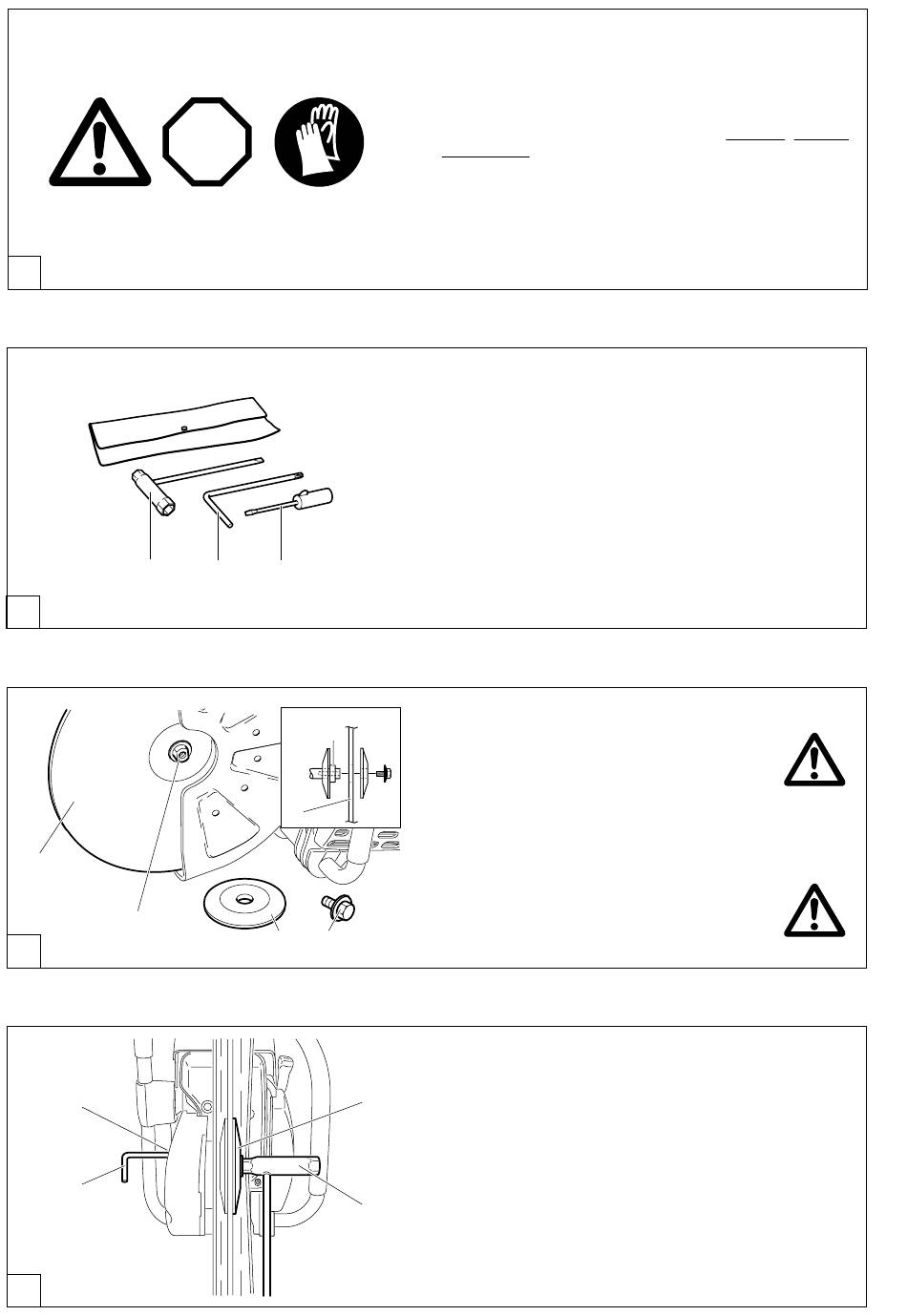

Trennscheibe montieren

Trennscheibe auf Beschädigung prüfen,
siehe SICHERHEITSHINWEISE Seite 6.
Schraube (9) abschrauben und Spannscheibe (8) abnehmen.
Trennscheibe (5) auf die Welle (7) setzen.
ACHTUNG:
Bei Verwendung von Diamant-Trennscheiben
unbedingt die Drehrichtung beachten.
Spannscheibe (8) auf die Welle setzen, Schraube (C/9) mit
hineinschrauben und von Hand anziehen.
Trennscheibe langsam drehen, bis in der Getriebearmbohrung
(10) die Arretierbohrung der Keilriemenscheibe zu sehen ist.
Winkelschraubendreher (2) ganz hineindrücken. Die Welle ist
blockiert.
Schraube mit dem Kombischlüssel (1) fest anziehen.
HINWEIS: Schraube fest anziehen (30 ± 2 Nm), da es sonst
beim Trennen zum Verdrehen der Trennscheibe kommen
kann.
