WARNUNG! Unter keinen Umständen
!
darf eine Schneidausrüstung ohne einen
zugelassenen Schutz betrieben werden.
Siehe das Kapitel Technische Daten.
Wenn ein falscher oder ein defekter
Schutz montiert wird, können dadurch
schwere Verletzungen verursacht
werden.
WICHTIG! Um eine Säge- oder Grasklinge benutzen zu
dürfen, muss das Gerät mit dem richtigen Lenker,
Klingenschutz und Tragegurt ausgerüstet sein.

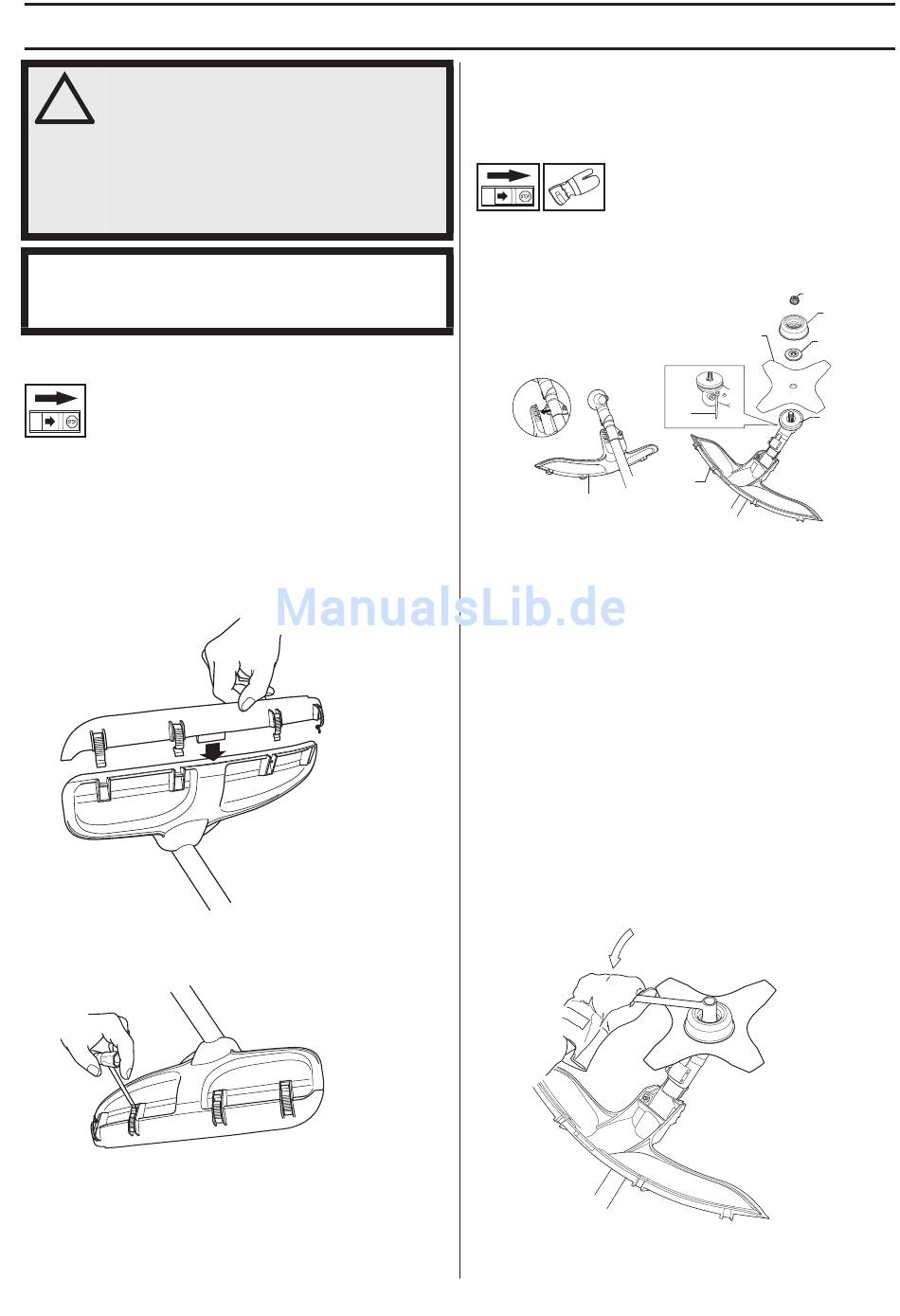

Montage der Schutzabdeckung

Bei Verwendung von Trimmerkopf/Kunststoffmessern und
Kombischutz muss die Schutzabdeckung stets montiert
sein. Bei Verwendung von Grasklinge und Kombischutz
muss die Schutzabdeckung demontiert sein.
Die Schutzkappenführung in die Nut am Kombischutz
einsetzen. Anschließend die Schutzabdeckung mithilfe
der vier Schnellspannvorrichtungen am Schutz
befestigen.
Die Demontage der Schutzabdeckung lässt sich am
einfachsten mit dem Zündkerzenschlüssel
bewerkstelligen (siehe Abb.).
MONTAGE
Montage von Klingenschutz/
Kombischutz, Grasklinge und
Grasmesser
Den Klingenschutz/Kombischutz (A) an seiner Halterung
am Führungsrohr einhaken und mit einer Schraube
fixieren.
ACHTUNG! Dafür sorgen, dass die Schutzabdeckung
demontiert ist.
• Den empfohlenen Klingenschutz verwenden. Siehe
das Kapitel Technische Daten.
• Die Klingenachse drehen, bis sich eines der Löcher
des Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die
Achse fixiert ist.
• Klinge (D), Stützkappe (E) und Stützflansch (F) an der
Abtriebswelle montieren.
• Die Mutter (G) montieren. Die Mutter ist mit einem
Moment von 35-50 Nm (3,5-5 kpm) anzuziehen. Den
Hülsenschlüssel aus dem Werkzeugsatz verwenden.
Den Schaft des Schlüssels so nah wie möglich am
Klingenschutz greifen. Die Mutter wird angezogen,
wenn der Schlüssel entgegen der Rotationsrichtung
geführt wird (Achtung: Linksgewinde).
D
C
A
A
G
E
F
B
–
