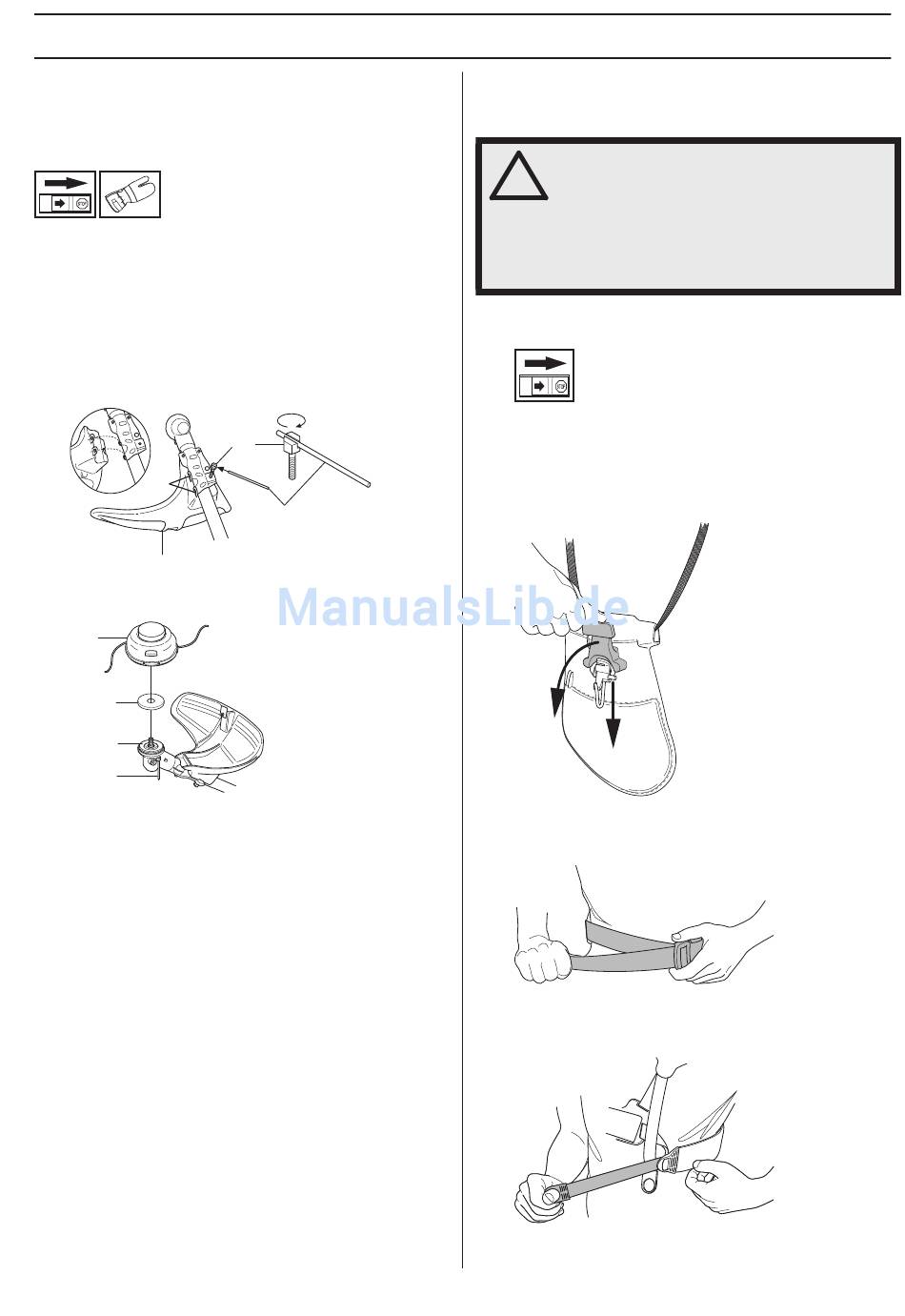

Montage sonstiger
Schutzausführungen und
Schneidausrüstungen
• Den für die Arbeit mit Trimmerkopf/Kunststoffmessern
den Trimmerschutz/Kombischutz (A) montieren.
Trimmerschutz/Kombischutz (A) in die beiden Haken
des Blechhalters (M) einhaken. Den Schutz um das
Führungsrohr biegen und mit der Schraube (L) auf der
gegenüber liegenden Seite des Führungsrohres
festziehen. Sperrstift verwenden (C). Sperrstift in die
Nut des Schraubenkopfes legen und anziehen. Siehe
Abbildung.
M
A
• Mitnehmer (B) an der Abtriebswelle montieren.
H
P
B
C
• Blechscheibe (P) auf der Messerführung des
Mitnehmers zentrieren.
• Die Klingenachse drehen, bis sich eines der Löcher
des Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die
Achse fixiert ist.
• Den Trimmerkopf/die Kunststoffmesser (H) entgegen
der Rotationsrichtung aufschrauben.
• Die Demontage erfolgt in umgekehrter Reihenfolge.
MONTAGE
L
C
Anpassung von Tragegurt und
Freischneider
WARNUNG! Der Freischneider sollte bei
!
der Arbeit immer am Tragegurt eingehakt
werden. Andernfalls können Sie den
Freischneider nicht sicher steuern und
so sich selbst oder anderen Verletzungen
zufügen. Niemals einen Tragegurt mit
defektem Schnellverschluss benutzen.

Balance X

(345FR, 545RX)
Sicherheitsverschluss
Die rote Schließe aufklappen, um das Gerät vom Gurt zu
lösen.
Einstellung des Gurtes
1 Den Hüftriemen so spannen, dass er fest sitzt.
2 Den Riemen, der um den Brustkorb verläuft, unter
dem linken Arm spannen, so dass er leicht am Körper
anliegt.
–
German 17
