6.2.2 Fi-Schutzschalter (RCCB)
Aufgrund der VDE 0100-410 (in der geltenden Fas-
sung) ist der Einsatz eines FI-Schutzschalters als
„zusätzlicher Schutz für den Außenbereich und für
Steckdosen" (411.3.3) bei Neuinstallationen vorge-
schrieben (wie bereits in Deutschland, Österreich und
der Schweiz).
Für die Elektroinstallation der AHT Kühl-/Gefriergeräte
sind daher FI-Schutzschalter bei der Marktinstallation
vorzusehen. Diese sind separat für den Gerätestrom-
kreis (Kältesystem) sowie für den Beleuchtungsstrom-
kreis (im Gerät integriert) anzuführen.
Bei der Verwendung von FI-Schutzschaltern ist darauf
zu achten, dass die verwendeten Schutzschalter als
Typ „G" stoßstromfest ausgeführt sind. Zur Leistungs-
stärke der FI-Schutzschalter schlagen wir vor:
nennstrom Auslöse-
strom
40 A
30 mA
Hinweis
• An einem FI-Schutzschalter (RCCB) oder einer FI/
LS-Kombination (RCBO) für den Gerätestromkreis
(kältesystem) darf nie mehr als 1 KINLEY/KINLEY XL
und 1 weiteres Kühl-/Gefriergerät angeschlossen sein.
6.2.3 Fi/LS-kombination (RCBO)
Folgende FI/LS - Typen sind zulässig:
Charakter-
nenn-
ristik
strom
„C"
16 A
Hinweis
• Lastabwurfschaltungen bzw. Geräteabschaltungen
sind nicht zulässig, da dadurch Störungen auftreten
können.
7. Inbetriebnahme und Funktion
Das Gerät sollte vor Inbetriebnahme eine Mindest-
temperatur von +16 °C (60,8 °F) aufweisen.
Die Glastüren sind für den ordnungsgemäßen Betrieb
des Gerätes erforderlich. Sie sollten nur zur Beschi-
ckung und Warenentnahme geöffnet werden.
Das Gerät beginnt nach Anlegen der Betriebsspan-
nung nach einer kurzen Verzögerung zu arbeiten.
Typ
Geräte je Fi
G
max. 2
Auslöse-
Typ
strom
30 mA
„G"
8. Temperatureinstellung und
Kontrollsystem
Hinweis
• Beachten Sie die für Ihre Produkte gesetzlich vorge-
schriebene Lagertemperatur.
Die Temperaturanzeige (Displayanzeige) zeigt eine Sys-
temtemperatur, die nicht in direktem Zusammenhang
mit der Produkttemperatur steht. Je nach Warenum-
schlag sind Anzeigen bis zu –25 °C (–13 °F) möglich.
Auch bei sehr niedrigen Temperaturwertanzeigen ist
das Gerät nicht zu kalt eingestellt, da die Produkttem-
peratur an der Stapelgrenze wärmer ist als im Luftkanal.
9. Bedienung der
Temperaturregler
Der am Gerät angebrachte elektronische Temperatur-
regler kann über Tasten bedient werden (Positionie-
rung des Reglers kundenspezifisch).
9.1.1 elektronischer Regler Danfoss
Als Bedienelemente stehen 3 Tasten zur Verfügung,
die folgendermaßen belegt sind:

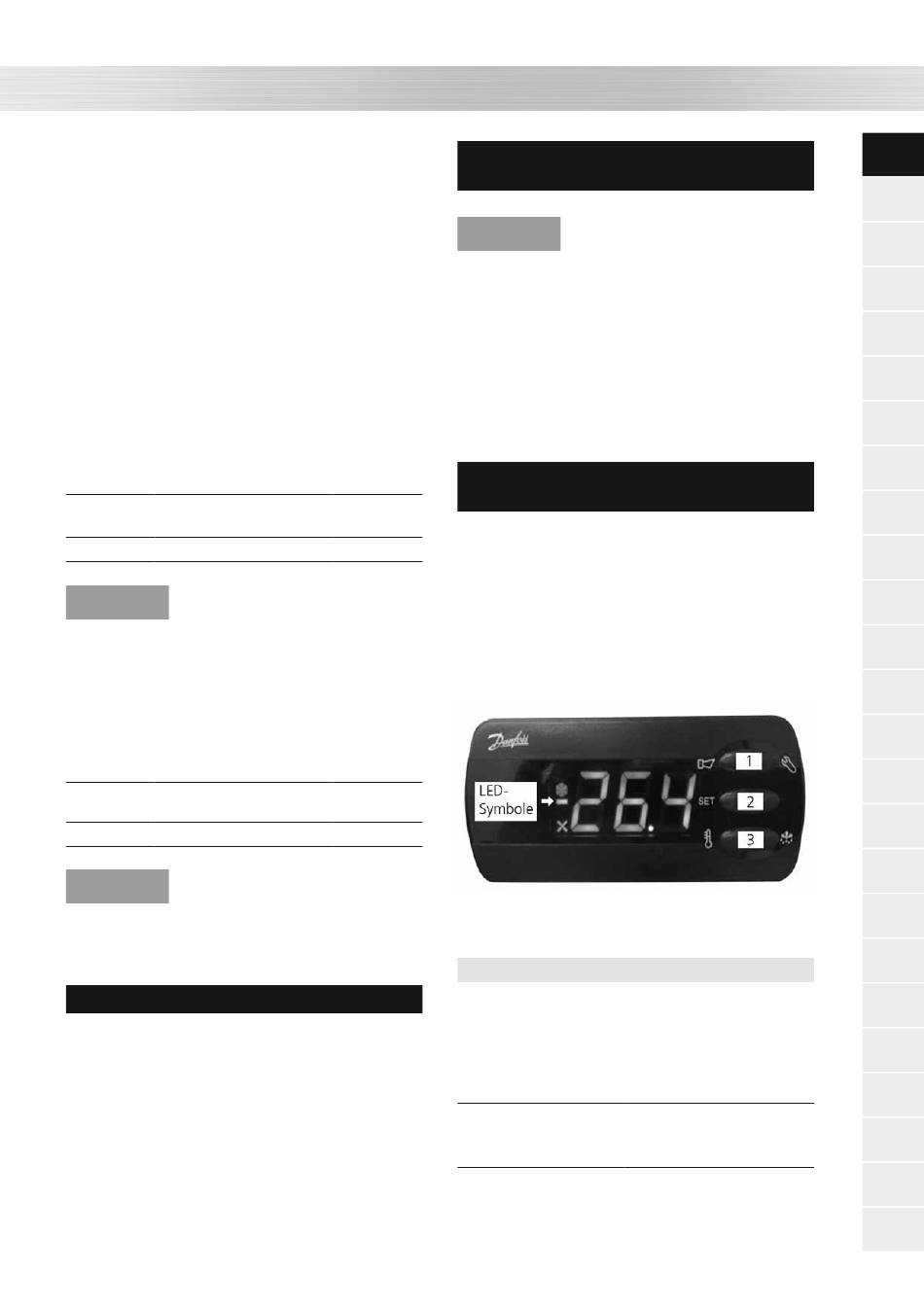

Abb. 2: Reglertyp Danfoss – Bedienelemente und Displayanzeigen (Symbol-
darstellung)
nr. Bedienelement
Funktion
1
Obere
Taste
- Zugang Programmier-
Taste
[1]
- Sollwert/Busadresse
- Alarm quittieren
- Fehlercode aufrufen
2
Mittlere
Taste
- Sollwerteinstellung
Taste
[2]
- Busadresse anzeigen und
3
Untere
Taste
- Sollwert/Busadresse
Taste
[3]
- Manuelle Abtauung
Anleitung
ebene
erhöhen
übernehmen
erniedrigen
H
starten
DE
EN
IT
FR
ES
PT
NL
DA
FI
SE
NO
SL
HR
CS
SK
PL
ET
LT
LV
HU
RU
RO
EL
TR
BG
17
