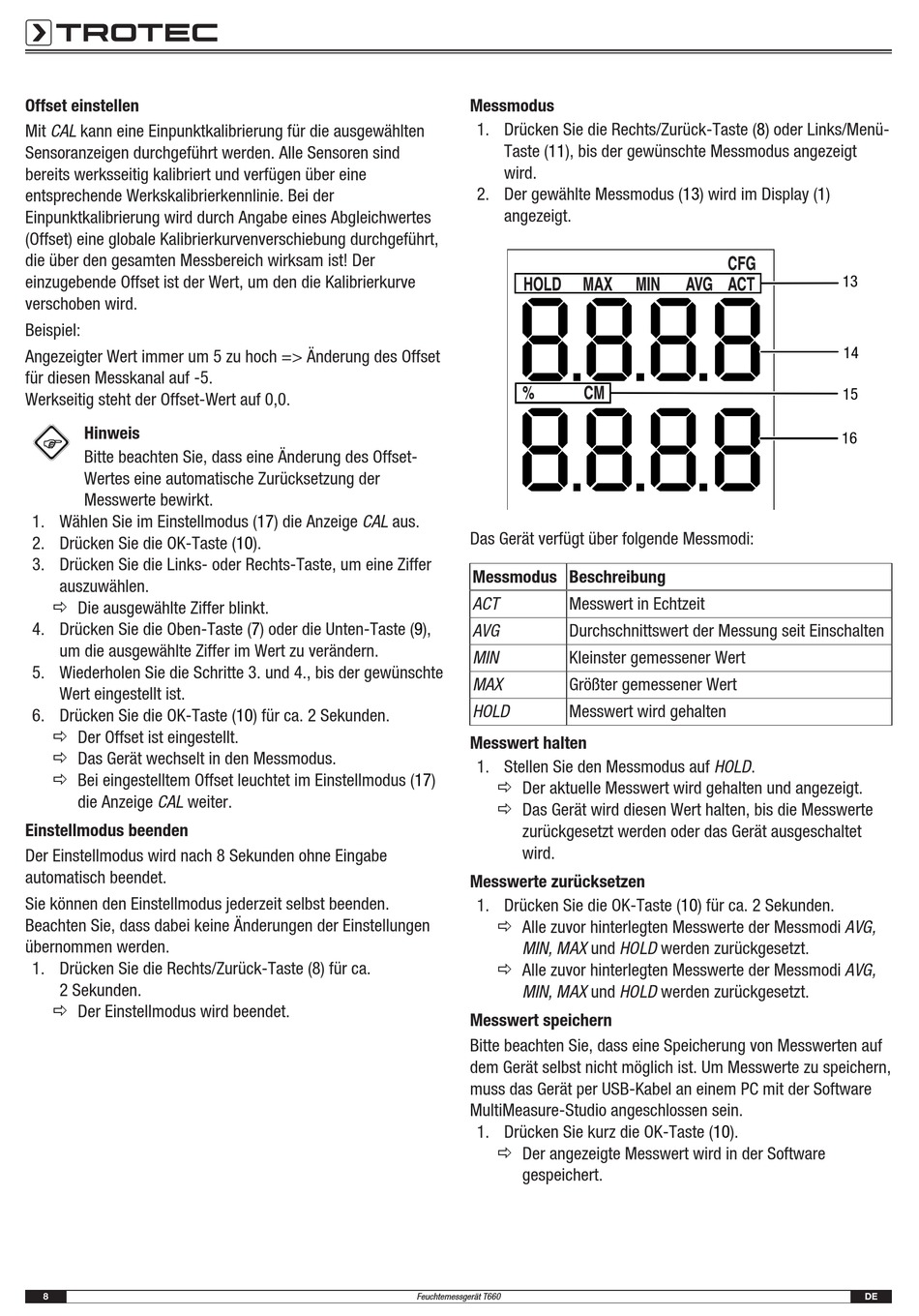

Trotec T660 Bedienungsanleitung Seite 8

Offset einstellen
Mit CAL kann eine Einpunktkalibrierung für die ausgewählten
Sensoranzeigen durchgeführt werden. Alle Sensoren sind
bereits werksseitig kalibriert und verfügen über eine
entsprechende Werkskalibrierkennlinie. Bei der
Einpunktkalibrierung wird durch Angabe eines Abgleichwertes
(Offset) eine globale Kalibrierkurvenverschiebung durchgeführt,
die über den gesamten Messbereich wirksam ist! Der
einzugebende Offset ist der Wert, um den die Kalibrierkurve
verschoben wird.
Beispiel:
Angezeigter Wert immer um 5 zu hoch => Änderung des Offset
für diesen Messkanal auf -5.
Werkseitig steht der Offset-Wert auf 0,0.
Hinweis
Bitte beachten Sie, dass eine Änderung des Offset-
Wertes eine automatische Zurücksetzung der
Messwerte bewirkt.
1. Wählen Sie im Einstellmodus (17) die Anzeige CAL aus.
2. Drücken Sie die OK-Taste (10).
3. Drücken Sie die Links- oder Rechts-Taste, um eine Ziffer
auszuwählen.
ð Die ausgewählte Ziffer blinkt.
4. Drücken Sie die Oben-Taste (7) oder die Unten-Taste (9),
um die ausgewählte Ziffer im Wert zu verändern.
5. Wiederholen Sie die Schritte 3. und 4., bis der gewünschte
Wert eingestellt ist.
6. Drücken Sie die OK-Taste (10) für ca. 2 Sekunden.
ð Der Offset ist eingestellt.
ð Das Gerät wechselt in den Messmodus.
ð Bei eingestelltem Offset leuchtet im Einstellmodus (17)
die Anzeige CAL weiter.
Einstellmodus beenden
Der Einstellmodus wird nach 8 Sekunden ohne Eingabe
automatisch beendet.
Sie können den Einstellmodus jederzeit selbst beenden.
Beachten Sie, dass dabei keine Änderungen der Einstellungen
übernommen werden.
1. Drücken Sie die Rechts/Zurück-Taste (8) für ca.
2 Sekunden.
ð Der Einstellmodus wird beendet.
8
Messmodus
1. Drücken Sie die Rechts/Zurück-Taste (8) oder Links/Menü-
Taste (11), bis der gewünschte Messmodus angezeigt
wird.
2. Der gewählte Messmodus (13) wird im Display (1)
angezeigt.
Das Gerät verfügt über folgende Messmodi:
Messmodus Beschreibung
ACT Messwert in Echtzeit
AVG Durchschnittswert der Messung seit Einschalten
MIN Kleinster gemessener Wert
MAX Größter gemessener Wert
HOLD Messwert wird gehalten
Messwert halten
1. Stellen Sie den Messmodus auf HOLD.
ð Der aktuelle Messwert wird gehalten und angezeigt.
ð Das Gerät wird diesen Wert halten, bis die Messwerte
zurückgesetzt werden oder das Gerät ausgeschaltet
wird.
Messwerte zurücksetzen
1. Drücken Sie die OK-Taste (10) für ca. 2 Sekunden.
ð Alle zuvor hinterlegten Messwerte der Messmodi AVG,
MIN, MAX und HOLD werden zurückgesetzt.
ð Alle zuvor hinterlegten Messwerte der Messmodi AVG,
MIN, MAX und HOLD werden zurückgesetzt.
Messwert speichern
Bitte beachten Sie, dass eine Speicherung von Messwerten auf
dem Gerät selbst nicht möglich ist. Um Messwerte zu speichern,
muss das Gerät per USB-Kabel an einem PC mit der Software
MultiMeasure-Studio angeschlossen sein.
1. Drücken Sie kurz die OK-Taste (10).
ð Der angezeigte Messwert wird in der Software
gespeichert.
