FRANÇAIS
(Instructions originales)
1 Crochet
2 Boulon
3 Bouton de déverrouillage
4 Levier
5 Gâchette
6 Graduation
7 Indicateur
8 Pièce d'arrêt de l'étau
9 Boîte à poussière
SPÉCIFICATIONS
Modèle
Diamètre de lame ............................................................................................................................................... 305 mm
Diamètre de trou (alésage) ................................................................................................................................ 25,4 mm
Épaisseur max. du trait de la lame de scie........................................................................................................... 2,5 mm
Vitesse à vide ............................................................................................................................................... 1 700 min
Dimensions (L x l x H) ...................................................................................................... 516 mm x 306 mm x 603 mm
Poids net ..............................................................................................................................................................19,2 kg
Niveau de sécurité ....................................................................................................................................................
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications conte-
nues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2014

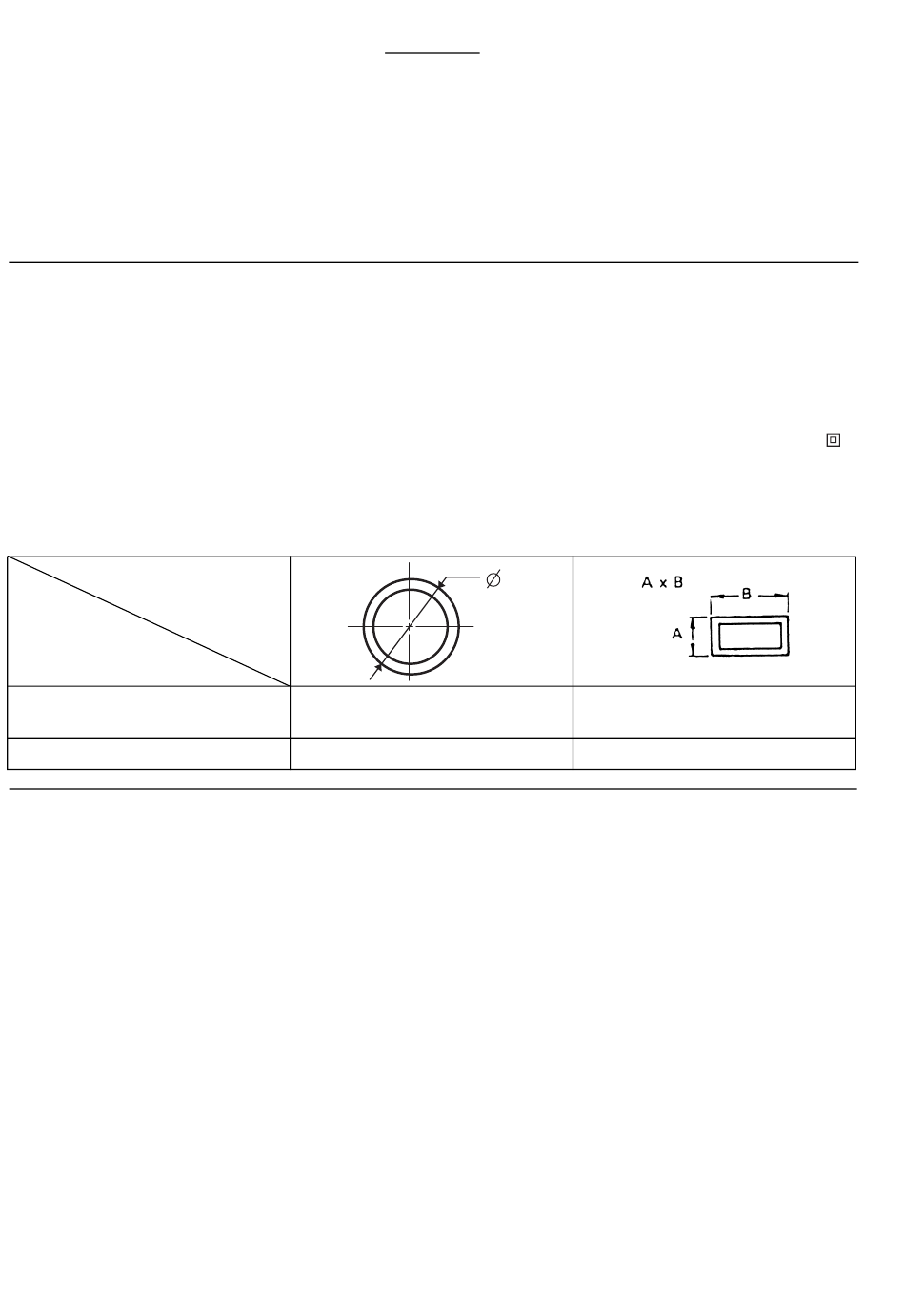

Capacité de coupe
Forme de pièce
Angle de coupe
90°
45°
Utilisations
L'outil est conçu pour la coupe de l'acier doux et de
l'acier inoxydable, au moyen de lames appropriées.
Alimentation
L'outil ne devra être raccordé qu'à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
14
Descriptif
10 Support de clé
11 Socle
12 Carter central
13 Boulon hexagonal
14 Clé à douille
15 Protecteur de lame
16 Blocage de l'arbre
17 Lame de scie au carbure
18 Axe
115 mm
90 mm
ENE008-1
Pour les systèmes de distribution publics à basse
tension, entre 220 V et 250 V
La mise sous tension et hors tension des appareils élec-
triques entraîne des fluctuations de tension. L'utilisation
ENF002-2
de cet appareil dans des conditions d'alimentation élec-
trique inadéquates peut avoir des effets néfastes sur le
fonctionnement des autres équipements. Il ne devrait
toutefois pas y avoir d'effets négatifs si l'impédance de
l'alimentation est égale ou inférieure à 0,25 Ohms. La
prise de courant utilisée pour cet appareil doit être proté-
gée par un fusible ou un disjoncteur de protection à
déclenchement lent.
19 Flasque intérieure
20 Flasque extérieure
21 Talon
22 Ecrou débrayable
23 Poignée de l'étau
24 Repère d'usure
25 Tournevis
26 Bouchon du porte-charbon
A
75 mm x 150 mm
100 mm x 100 mm
85 mm x 85 mm
LC1230
–1
/II
