A-8 ANHANG: AUSTAUSCH VON OFENKOMPONENTEN
Ofentür und zugehörige Teile
GEFAHR: Vor Abnehmen eines Ofenteils sicherstellen, dass das Gerät das „Abkühlen" vollständig durchge-
führt hat (siehe Schritt 9 auf Seite 11) und vom Netz getrennt ist.

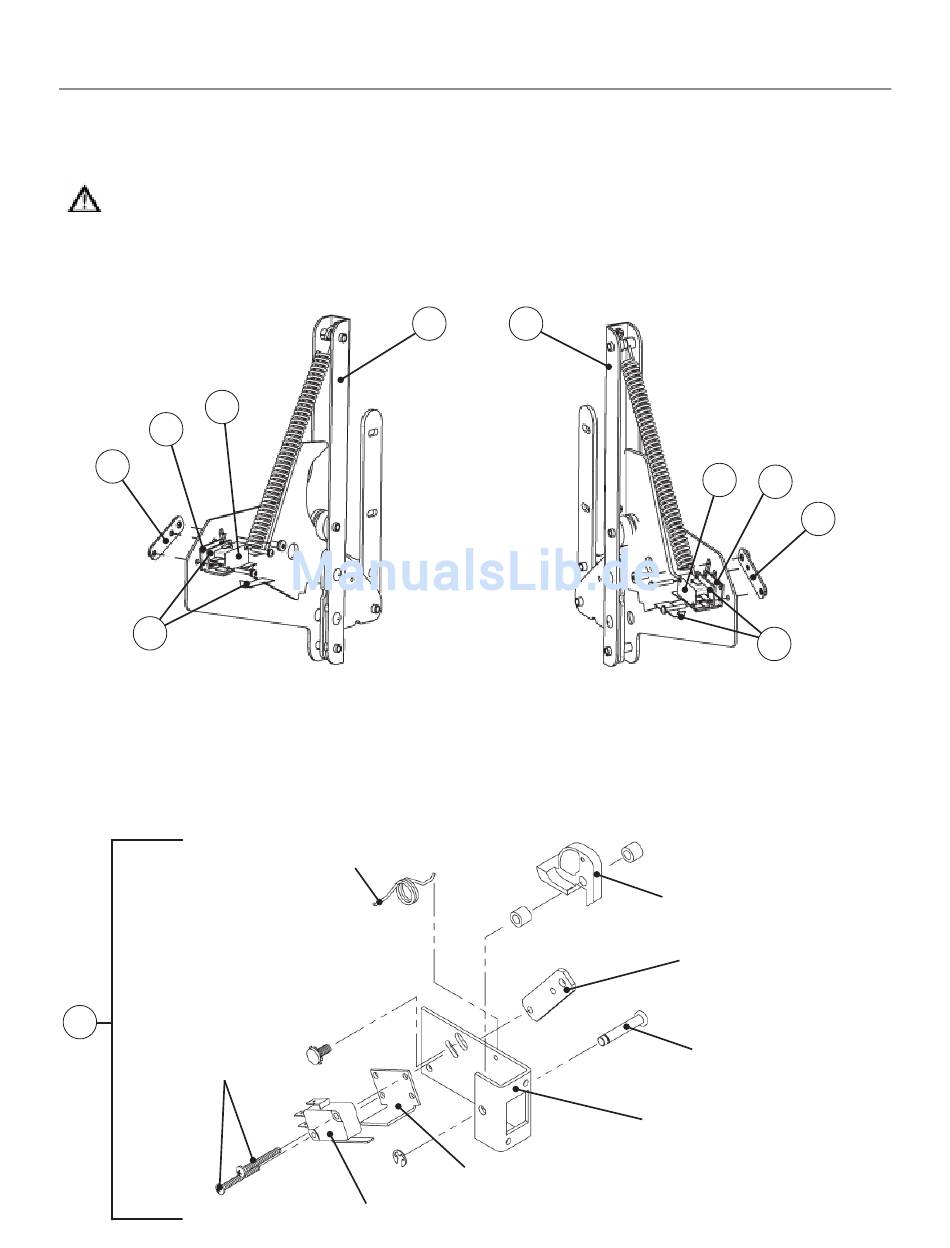

HINWEIS: Zum besseren Verständnis sind in den folgenden Zeichnungen einige Teile abgenommen worden.
15
13
12
* Austausch des Primärschalters:
a.) Einen der mit Satz NGC-3033 b gelieferten Schalter auspacken.
b.) Die kürzeren Schrauben verwenden (siehe Bild unten).
c.) Den Anweisungen der technischen Bulletins FSb-10057 und FSb-10094 folgen.
d.) FSB-10055 auspacken.
Feder, Türschloss, Primär-Schalter
10
Kürzere Schrauben
verwenden*
9
Verriegelschalter (Primär)*
5 6
Stoppteil, Primär-Schalter
8
15
13
12
Kipper, Riegel, Primär-Schalter
Platte, Türschalter, Primär-Schalter
Pin, Gabel, 3/16 dia x 1", P-Schalter
Halterung, Riegel, Primär-Schalter
