TurboChef Bullet Serviceanleitung Seite 91

Schaltplan und Verdrahtung
Dieser Abschnitt enthält einen Schaltplan und Verkabelungsübersichten für den Ofen. Außerdem
detaillierte Zeichnungen jedes Kabelbaums mit beschrifteten Anschlüssen.
Folgende Zeichnungen sind beigefügt:
- Relaispläne (unten)
- Phoenix und Sage Anschlüsse/ Kabelstecker
- Schaltplan (Seite 64)
- Heizelement (Seite 65)
- Kühllüfter (Seite 65)
- Hochspannung-Mikrowellenkreislauf 1 und 2 (Seite 66)
- Niederspannung (Seite 66)
- Leiterspannung (Seiten 67-68)

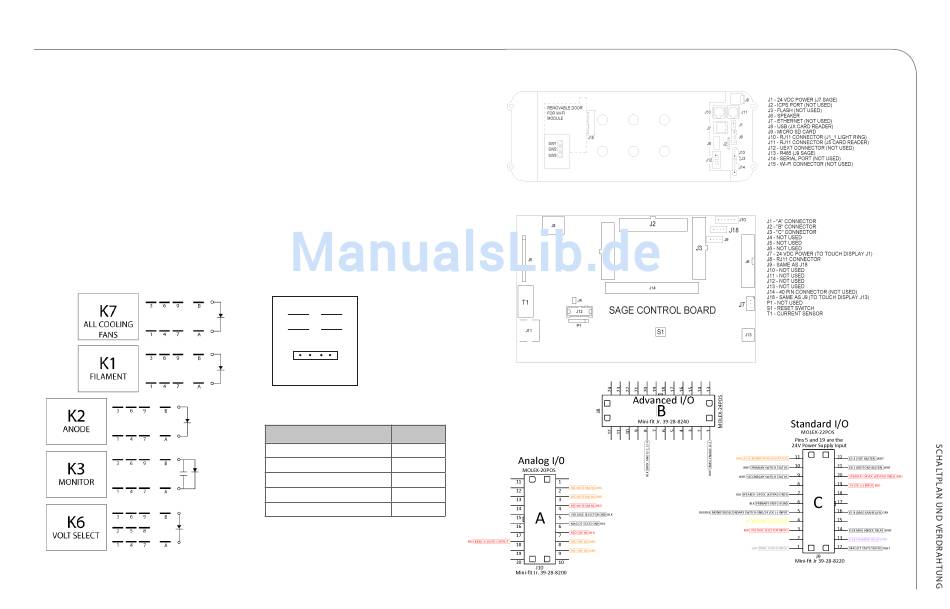

Relais-Schaltplan
A2 B1
A1 B2
A B
- -
+ +
1 2 3 4
K4 K5
Item Description Item Part Number
Relais (K1 - Filament) 101273
Relais (K2 - Anode) 101273
Relais (K3 - Monitor) 101273 101273
Relais (K6 - Spannung) 101272 101272
Relais (K7 – Alle Kühllüfter) 101273
Für mehr Details siehe Seiten A-14 und
A-15 im Anhang.
63
