BML-S1A_-Q/A_ _ _-M_ _ _-_0-S184/KA_ _
Système de mesure linéaire à bande magnétique
4 Montage du capteur (suite)
4.2 Détermination de
l'orientation de montage
Les orientations avant, arrière, côté
gauche et côté droit sont utilisées
dans la description de montage et
sont déterminantes pour le montage
correct de la tête de capteur et du
corps de mesure. Les orientations
sont définies conformément à la
figure 4-5 sur la base du sens de
déplacement de la tête de capteur.
côté gauche
Sens de déplacement
côté droit
Point de référence

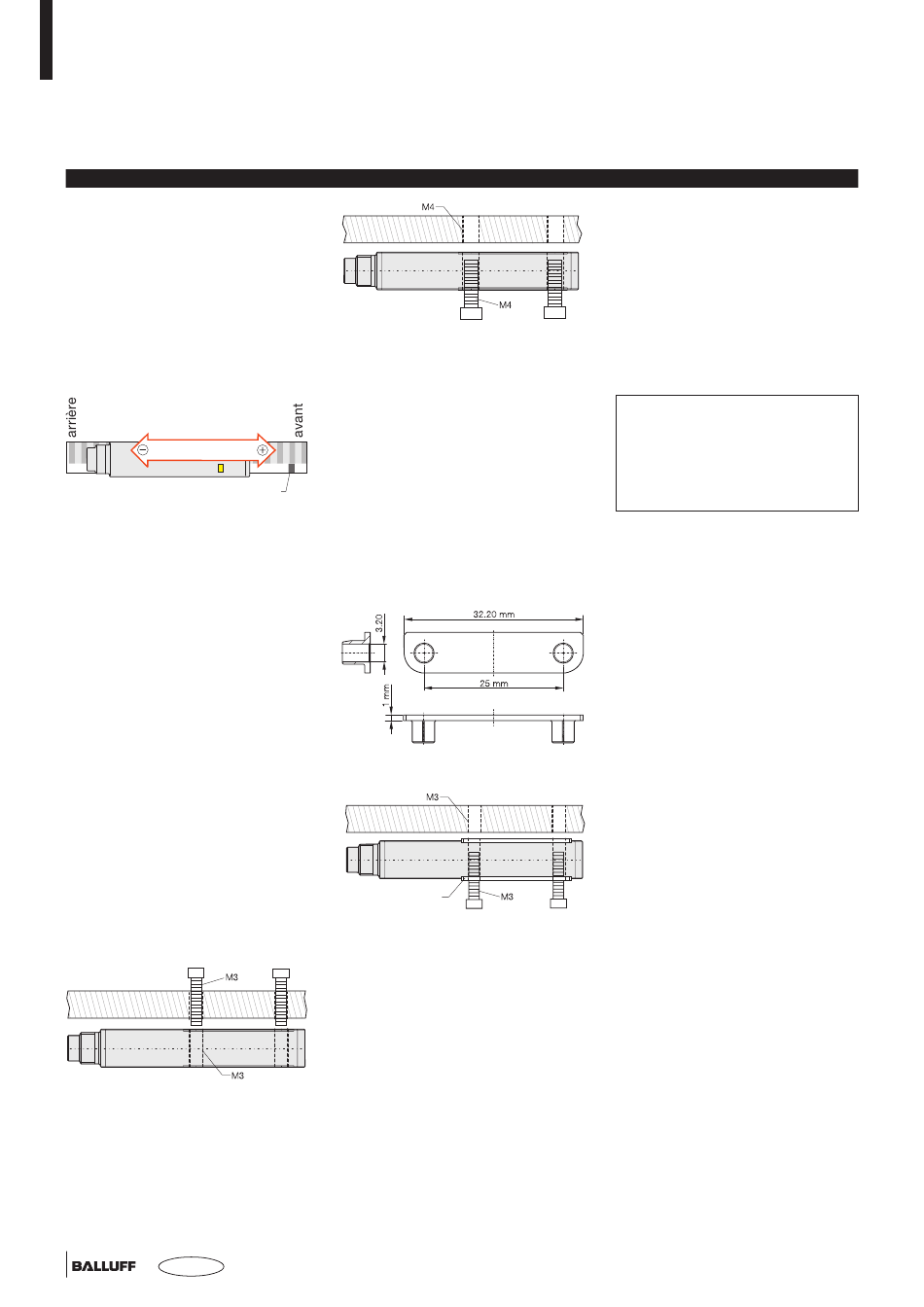

Figure 4-5 : Orientation de montage
4.3 Montage de la tête de
capteur
La tête de capteur doit être fixée
avec son côté gauche ou droit sur
l'élément de machine, dont la
position doit être déterminée.
Il faut prévoir, sur l'élément de
machine, deux trous traversants ou
taraudés d'une tolérance de hauteur
de 0,1 mm.
Pour augmenter la tolérance, il est
possible d'utiliser la plaque
adaptatrice optionnelle avec trous
oblongs (p. 15).
Important !
Aucune force ne doit agir sur le
câble du boîtier. Munir le câble
d'une décharge de traction.
Le type de fixation dépend de la
version de boîtier :
1. Le boîtier de la tête de capteur
du type BML-S1A2.... comporte
deux trous taraudés M3.
Elément de
machine
Figure 4-6 : Taraudage dans la tête de
capteur
2. Le boîtier de la tête de capteur
de type BML-S1A1... comporte
deux trous traversants (4,3 mm)
pour vis M4. Les trous taraudés
M4 sont à prévoir sur l'élément de
machine.
8
français
Elément de
machine
Figure 4-7 : Taraudage dans l'élément
de machine
4.4

Montage des corps isolants

Uniquement possible avec le
BML-S1A1.
En cas d'exigences CEM accrues,
la tête de capteur peut être
entièrement isolée de la machine à
l'aide de deux corps isolants (figure
4-1). Deux trous taraudés M3 sont
à prévoir pour cela sur l'élément de
machine. Emboîter les deux corps
isolants dans les trous de 4,3 mm
de la tête de capteur.
Figure 4-8 : Corps isolants
Elément de
machine
Corps isolant
Figure 4-9 : Montage des corps
isolants
Recommandation pour le choix
du corps de mesure
Corps de mesure BML-M02-I34
La précision globale du système
avec ce corps de mesure est
de ±10 µm
Corps de mesure BML-M02-I35
La précision globale du système
avec ce corps de mesure est
de ±20 µm
Remarque :
Description technique détaillée et
instructions de montage pour les
corps de mesure, voir la notice
d'utilisation relative aux corps de
mesure sous www.balluff.de
