• Die Pumpe ist zum Pumpen von Wasser mit einer maximalen Temperatur bis 50 °C geeignet. .
• Die Pumpe ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und
Kenntnissen geeignet, es sei denn, diese wurden von einer für ihre Sicherheit verantwortlichen Person überwacht oder erhielten Anweisungen bezüglich der Verwendung des
Gerätes. Kinder sind zu überwachen um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Verwendung
Verwendung

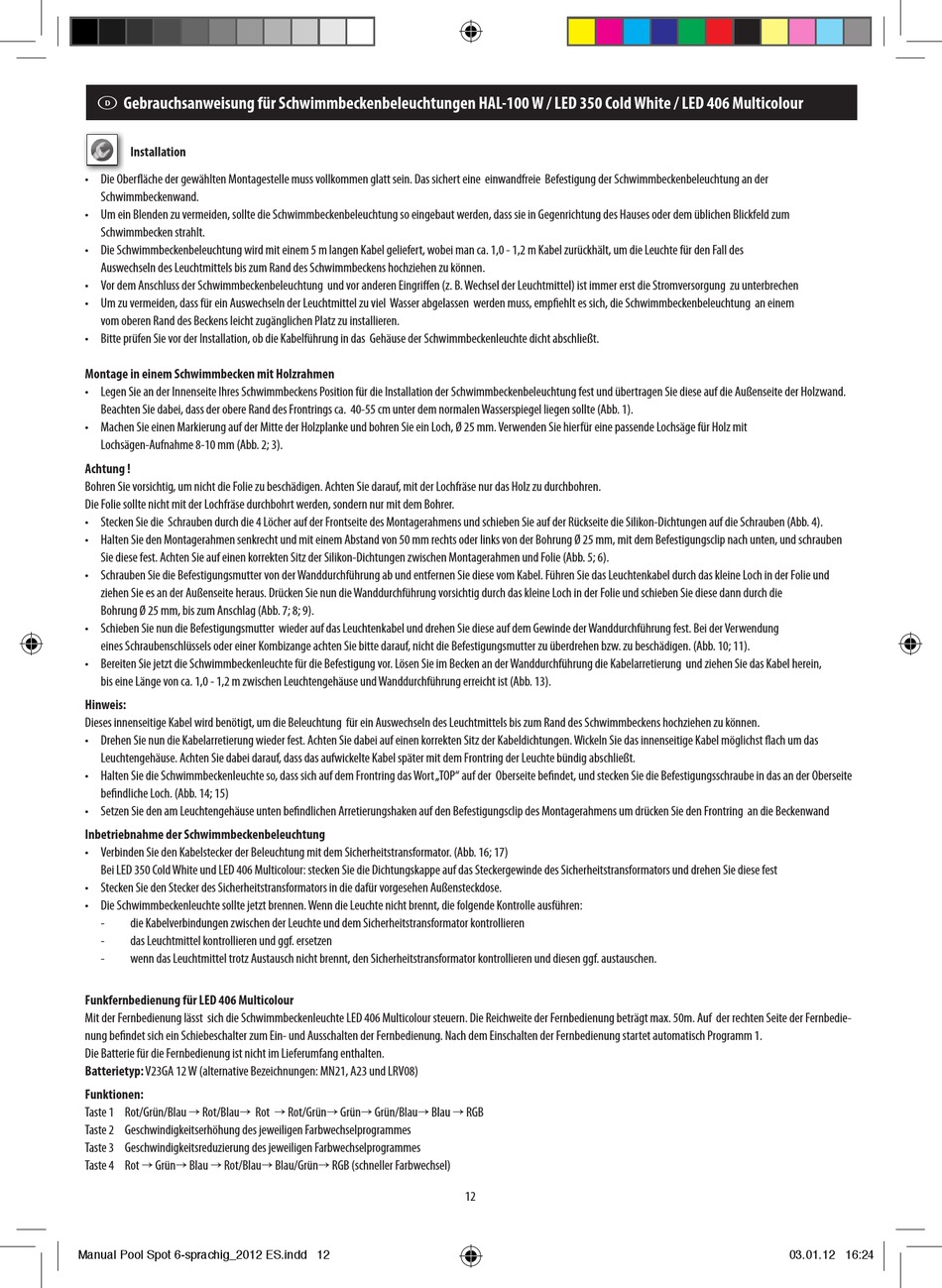

Gebrauchsanweisung für Schwimmbeckenbeleuchtungen HAL-100 W / LED 350 Cold White / LED 406 Multicolour
2
• Die Pumpen sind bestimmt für den Betrieb in Verbindung mit Schwimmbeckeneinrichtungen, z.B. Filterung.
• Die Pumpen sind bestimmt für den Betrieb in Verbindung mit Schwimmbeckeneinrichtungen, z.B. Filterung.
Installation
Installation
Installation
• Die Oberfläche der gewählten Montagestelle muss vollkommen glatt sein. Das sichert eine einwandfreie Befestigung der Schwimmbeckenbeleuchtung an der
• Die Pumpe ist horizontal zu installieren, befestigt mit Bolzen auf einem fi xierten und festen Fundament um unerwünschte Geräusche und Vibrationen zu verhindern.
• Die Pumpe ist horizontal zu installieren, befestigt mit Bolzen auf einem fi xierten und festen Fundament um unerwünschte Geräusche und Vibrationen zu verhindern.
• Stellen Sie die Pumpe so nahe wie möglich neben dem Becken auf. Schaff en Sie den für weitere Inspektionen und Wartung erforderlichen Freiraum um die Einheit und unter der
Schwimmbeckenwand.
Einheit. Die Pumpe soll über ein Fehlerstromschalter (FI - Schalter) mit einem Fehler-Nennstrom von nicht mehr als 30 mA versorgt werden.
• Um ein Blenden zu vermeiden, sollte die Schwimmbeckenbeleuchtung so eingebaut werden, dass sie in Gegenrichtung des Hauses oder dem üblichen Blickfeld zum
• Die Pumpensaugleitung sollte nicht kleiner als die Druckleitung sein. Alle Leitungen müssen luftdicht sein.
Schwimmbecken strahlt.
• Die Pumpengewinde sind mit Tefl onband abzudichten, wenn die Pumpenverbindungen angeschraubt werden. Die Pumpenverbindungen sind nur so fest anzuziehen wie es für
eine dichte Verbindung erforderlich ist. Übermäßiges Festziehen ist unnötig und könnte zu Schäden an der Pumpe führen.
• Die Schwimmbeckenbeleuchtung wird mit einem 5 m langen Kabel geliefert, wobei man ca. 1,0 - 1,2 m Kabel zurückhält, um die Leuchte für den Fall des
• Das Gewicht der Leitungen sollte separat unterstützt und nicht von der Pumpe aufgenommen werden.
Auswechseln des Leuchtmittels bis zum Rand des Schwimmbeckens hochziehen zu können.
• Vor dem Anschluss der Schwimmbeckenbeleuchtung und vor anderen Eingriffen (z. B. Wechsel der Leuchtmittel) ist immer erst die Stromversorgung zu unterbrechen
• Um zu vermeiden, dass für ein Auswechseln der Leuchtmittel zu viel Wasser abgelassen werden muss, empfiehlt es sich, die Schwimmbeckenbeleuchtung an einem
vom oberen Rand des Beckens leicht zugänglichen Platz zu installieren.
• Bitte prüfen Sie vor der Installation, ob die Kabelführung in das Gehäuse der Schwimmbeckenleuchte dicht abschließt.
Montage in einem Schwimmbecken mit Holzrahmen
• Legen Sie an der Innenseite Ihres Schwimmbeckens Position für die Installation der Schwimmbeckenbeleuchtung fest und übertragen Sie diese auf die Außenseite der Holzwand.
Beachten Sie dabei, dass der obere Rand des Frontrings ca. 40-55 cm unter dem normalen Wasserspiegel liegen sollte (Abb. 1).
Manual Poolmax.indd 2
• Machen Sie einen Markierung auf der Mitte der Holzplanke und bohren Sie ein Loch, Ø 25 mm. Verwenden Sie hierfür eine passende Lochsäge für Holz mit
Lochsägen-Aufnahme 8-10 mm (Abb. 2; 3).
Achtung !
Bohren Sie vorsichtig, um nicht die Folie zu beschädigen. Achten Sie darauf, mit der Lochfräse nur das Holz zu durchbohren.
Die Folie sollte nicht mit der Lochfräse durchbohrt werden, sondern nur mit dem Bohrer.
• Stecken Sie die Schrauben durch die 4 Löcher auf der Frontseite des Montagerahmens und schieben Sie auf der Rückseite die Silikon-Dichtungen auf die Schrauben (Abb. 4).
• Halten Sie den Montagerahmen senkrecht und mit einem Abstand von 50 mm rechts oder links von der Bohrung Ø 25 mm, mit dem Befestigungsclip nach unten, und schrauben
Sie diese fest. Achten Sie auf einen korrekten Sitz der Silikon-Dichtungen zwischen Montagerahmen und Folie (Abb. 5; 6).
• Schrauben Sie die Befestigungsmutter von der Wanddurchführung ab und entfernen Sie diese vom Kabel. Führen Sie das Leuchtenkabel durch das kleine Loch in der Folie und
ziehen Sie es an der Außenseite heraus. Drücken Sie nun die Wanddurchführung vorsichtig durch das kleine Loch in der Folie und schieben Sie diese dann durch die
Bohrung Ø 25 mm, bis zum Anschlag (Abb. 7; 8; 9).
• Schieben Sie nun die Befestigungsmutter wieder auf das Leuchtenkabel und drehen Sie diese auf dem Gewinde der Wanddurchführung fest. Bei der Verwendung
eines Schraubenschlüssels oder einer Kombizange achten Sie bitte darauf, nicht die Befestigungsmutter zu überdrehen bzw. zu beschädigen. (Abb. 10; 11).
• Bereiten Sie jetzt die Schwimmbeckenleuchte für die Befestigung vor. Lösen Sie im Becken an der Wanddurchführung die Kabelarretierung und ziehen Sie das Kabel herein,
bis eine Länge von ca. 1,0 - 1,2 m zwischen Leuchtengehäuse und Wanddurchführung erreicht ist (Abb. 13).
Hinweis:
Dieses innenseitige Kabel wird benötigt, um die Beleuchtung für ein Auswechseln des Leuchtmittels bis zum Rand des Schwimmbeckens hochziehen zu können.
• Drehen Sie nun die Kabelarretierung wieder fest. Achten Sie dabei auf einen korrekten Sitz der Kabeldichtungen. Wickeln Sie das innenseitige Kabel möglichst flach um das
Leuchtengehäuse. Achten Sie dabei darauf, dass das aufwickelte Kabel später mit dem Frontring der Leuchte bündig abschließt.
• Halten Sie die Schwimmbeckenleuchte so, dass sich auf dem Frontring das Wort „TOP" auf der Oberseite befindet, und stecken Sie die Befestigungsschraube in das an der Oberseite
befindliche Loch. (Abb. 14; 15)
• Setzen Sie den am Leuchtengehäuse unten befindlichen Arretierungshaken auf den Befestigungsclip des Montagerahmens um drücken Sie den Frontring an die Beckenwand
Inbetriebnahme der Schwimmbeckenbeleuchtung
• Verbinden Sie den Kabelstecker der Beleuchtung mit dem Sicherheitstransformator. (Abb. 16; 17)
Bei LED 350 Cold White und LED 406 Multicolour: stecken Sie die Dichtungskappe auf das Steckergewinde des Sicherheitstransformators und drehen Sie diese fest
• Stecken Sie den Stecker des Sicherheitstransformators in die dafür vorgesehen Außensteckdose.
• Die Schwimmbeckenleuchte sollte jetzt brennen. Wenn die Leuchte nicht brennt, die folgende Kontrolle ausführen:
-
die Kabelverbindungen zwischen der Leuchte und dem Sicherheitstransformator kontrollieren
-
das Leuchtmittel kontrollieren und ggf. ersetzen
-
wenn das Leuchtmittel trotz Austausch nicht brennt, den Sicherheitstransformator kontrollieren und diesen ggf. austauschen.
Funkfernbedienung für LED 406 Multicolour
Mit der Fernbedienung lässt sich die Schwimmbeckenleuchte LED 406 Multicolour steuern. Die Reichweite der Fernbedienung beträgt max. 50m. Auf der rechten Seite der Fernbedie-
nung befindet sich ein Schiebeschalter zum Ein- und Ausschalten der Fernbedienung. Nach dem Einschalten der Fernbedienung startet automatisch Programm 1.
Die Batterie für die Fernbedienung ist nicht im Lieferumfang enthalten.
Batterietyp: V23GA 12 W (alternative Bezeichnungen: MN21, A23 und LRV08)
Funktionen:
Taste 1 Rot/Grün/Blau → Rot/Blau→ Rot → Rot/Grün→ Grün→ Grün/Blau→ Blau → RGB
Taste 2 Geschwindigkeitserhöhung des jeweiligen Farbwechselprogrammes
Taste 3 Geschwindigkeitsreduzierung des jeweiligen Farbwechselprogrammes
Taste 4 Rot → Grün→ Blau → Rot/Blau→ Blau/Grün→ RGB (schneller Farbwechsel)
