Vakuumsensor

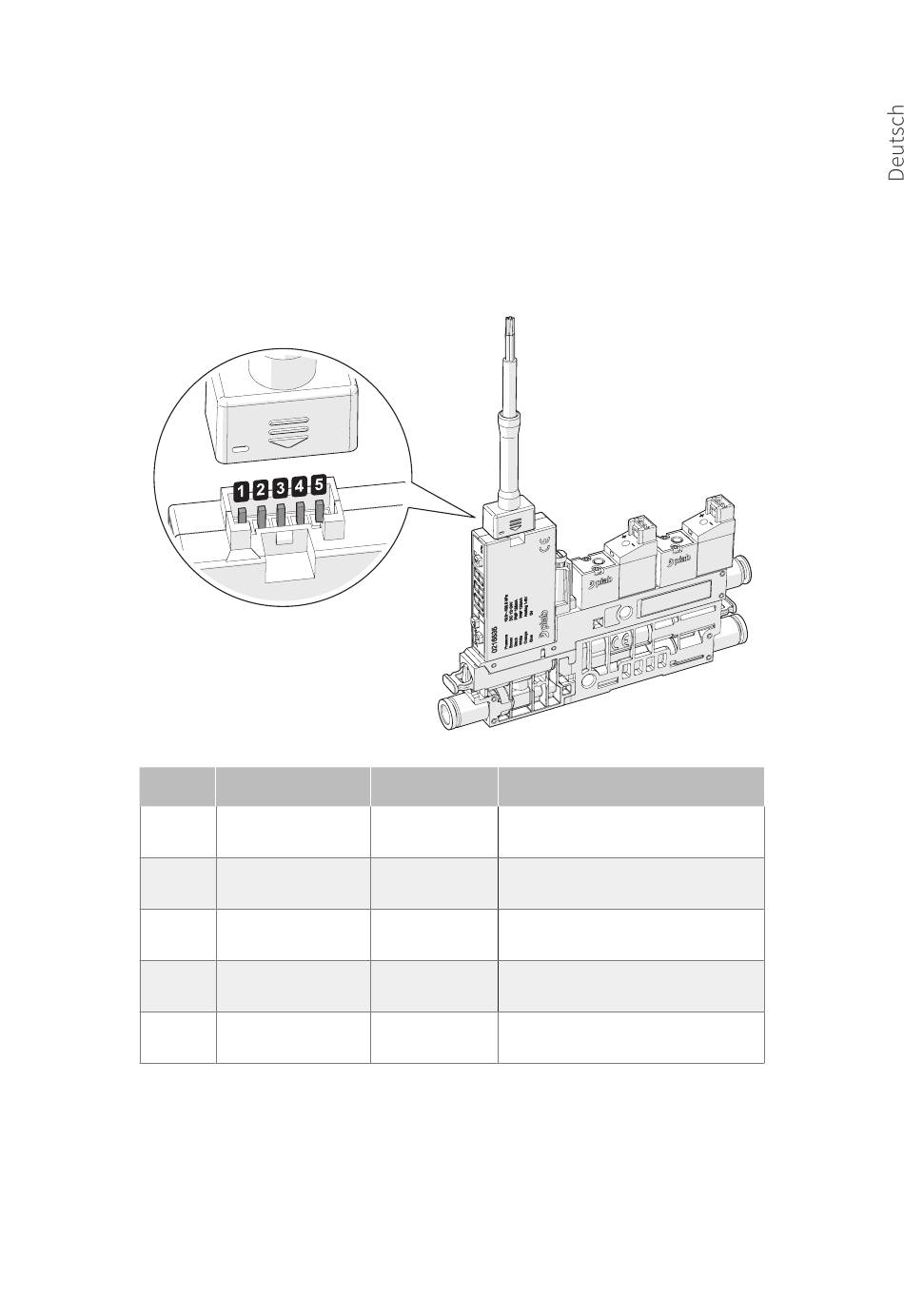

Der Vakuumsensorschalter hat einen 5-poligen elektrischen Anschluss und wird mit einem
elektrischen Kabel geliefert. Die Kabeldrähte werden gemäß der nachstehenden Tabelle an die Pins
des Sensors angeschlossen. Der Vakuumsensor ist optional und in zwei verschiedenen Versionen
erhältlich, PNP und NPN mit offenem Kollektor mit 1 analogen und 2 digitalen Ausgangssignalen.
Pos.
Beschreibung
1
DC (+)
Analoger
2
Ausgang
3
AUSGANG2
4
AUSGANG1
5
DC (-)
Kabelfarbe
Hinweis
Braun
Versorgungsspannung, 24 V DC
Orange
Analoger Ausgang, 1-5 V DC
Weiß
Digitaler Ausgang Signal 2
Schwarz
Digitaler Ausgang Signal 1
Blau
0 V
