ÜBERSICHTEN UND ANSCHLÜSSE

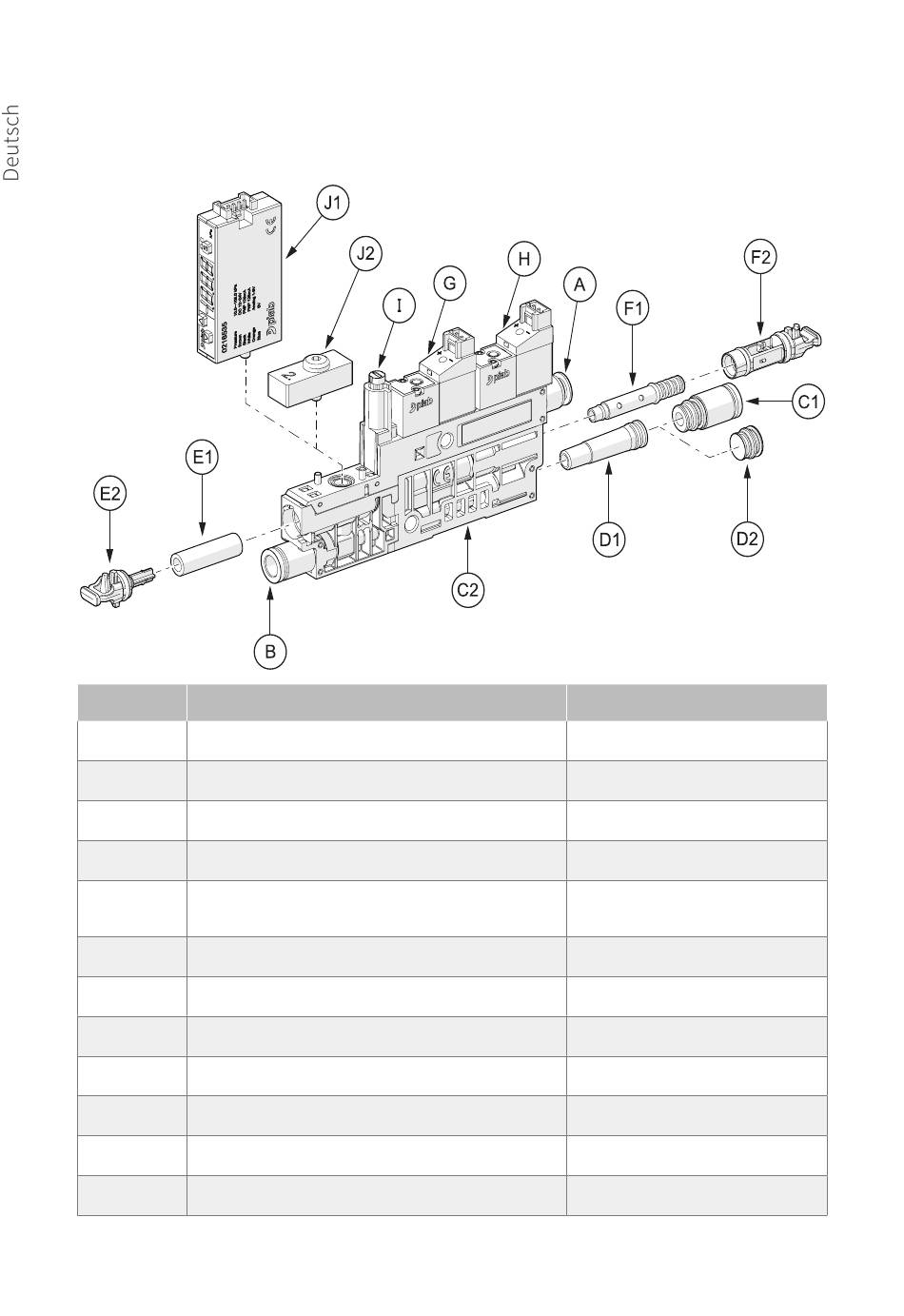

ÜBERSICHT 1 KANAL
Position
A
B
C1
C2
D1+D2 Schalldämpfer (integriert) und Anschluss
E1+E2
F1+F2
G
H
I
J1
J2
4
Beschreibung
Druckluftanschluss
Vakuumanschluss
Zentraler Abluftanschluss
Abluft
Vakuumfilter und Halter
COAX® Micro-Cartridge und Halter
Vakuumventil
Abblasventil
Abblasschraube
Vakuumsensor
Vakuumerkennungsanschluss
Hinweis
-
-
Abluft ist entweder C1 oder C2
C1 oder C2
Nur ohne zentralem
Abluftanschluss
-
Optionen sind Xi und Ti
-
-
-
Entweder J1 oder J2
J1 oder J2
