FIGYELEM: A fentiekben megadottaktól eltérő rendszabályok
alkalmazása a lézersugár okozta veszélyek előidézését vonhatja
maga után!
FIGYELEM! A berendezés beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági
megoldások és a kiegészítő védőfelszerelések alkalmazása
mellett is mindig fennmarad a munkavégzés közben bekövetkező
balesetek minimális veszélye.

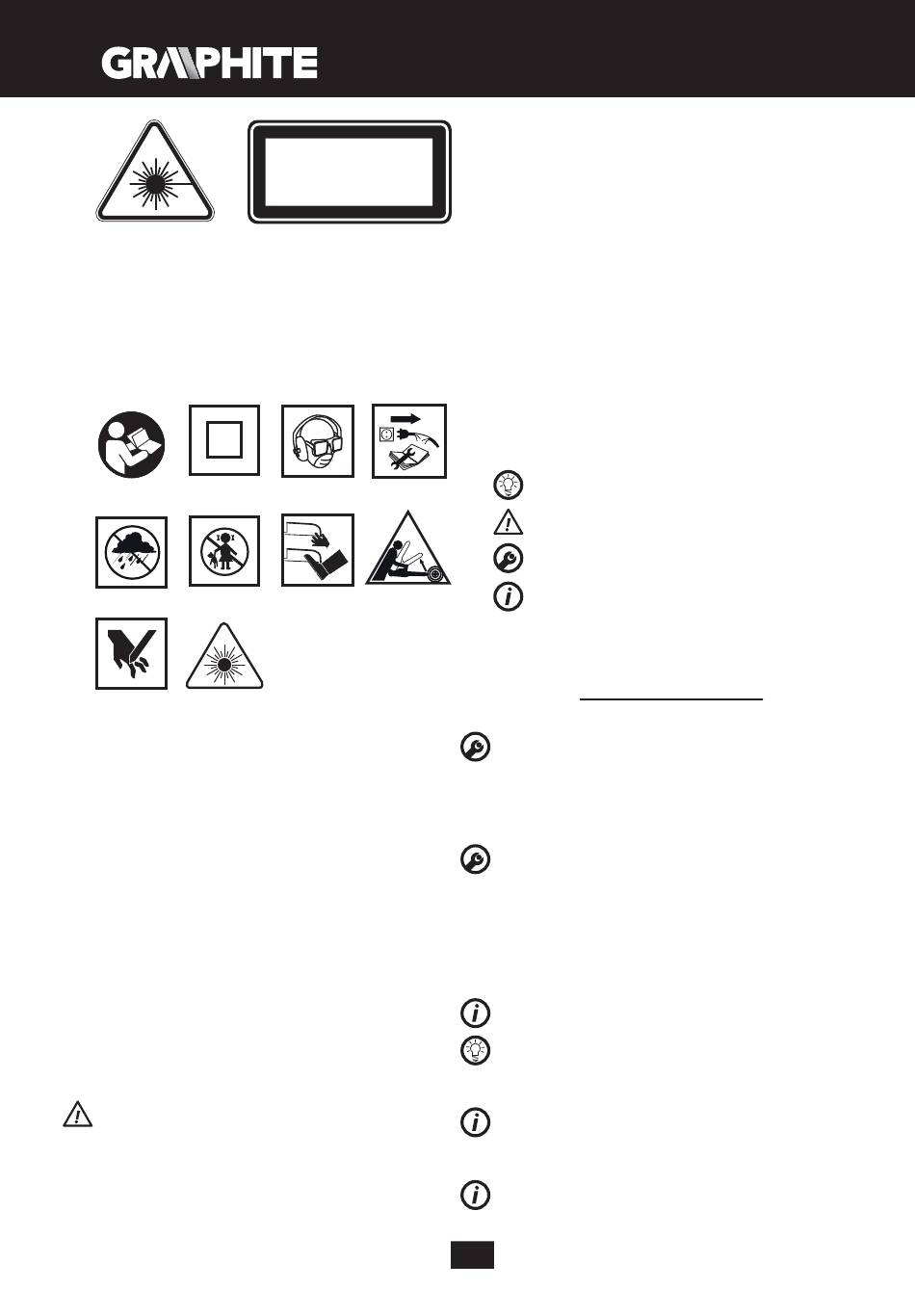

Az alkalmazott jelzések magyarázata:
1 2
5 6
9 10
Olvassa el a használati utasítást, tartsa be a benne található
1.
figyelmeztetéseket és biztonsági szabályokat!
A berendezés II. érintésvédelmi osztályú.
2.
Alkalmazza az egyéni védőeszközöket (védőszemüveget,
3.
hallásvédő eszközt, arcmaszkot)
Karbantartás, javítás megkezdése előtt húzza ki a hálózati
4.
csatlakozódugót az aljzatból.
Óvja az esőtől.
5.
Gyerekeket ne engedje a berendezéshez.
6.
Ne közelítse a végtagjait a vágó részekhez!
7.
Visszarúgásból eredő veszély.
8.
Vigyázat, kéz sérülésének, ujjak levágásának veszélye
9.
Figyelem: Lézer sugárzás.
10.
FELÉPÍTÉSE ÉS RENDELTETÉSE
A körfűrész II. érintésvédelmi osztályba sorolt elektromos kézi
szerszám. A berendezés meghajtását egyfázisú, kommutátoros
elektromotor végzi. Az ilyen típusú elektromos szerszámokat széles
körben alkalmazzák fa és fa származású anyagok vágásához. Ne
használja tűzifa aprítására. A fűrész megadottaktól eltérő célra
történő alkalmazása rendeltetésellenes használatnak minősül A
fűrészgépet kizárólag a hozzá alkalmas, vídiabetétes fogazatú
fűrésztárcsával szabad használni. A körfűrész egyszerű munkához
szolgáltatói műhelyekben, valamint bárminemű önálló amatőr
(barkács) munkákhoz került megtervezésre.
Tilos az elektromos szerszámot rendeltetésétől eltérő célra
alkalmazni.
AZ ÁBRÁK LEÍRÁSA
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái
szerinti jelöléseit követi.
Porelvezető csonk
1.
Felső védőborítás
2.
LÉZERSUGÁRZÁS!
NE NÉZZEN KÖZVETLENÜL A LÉZER SUGARÁBA.
2. OSZTÁLYBA SOROLT LÉZER BERENDEZÉS.
Hullámhossz: 650 Nm; Teljesítmény: < 1 mW
EN 60825-1:2014
3 4
7 8
Feszültség csatlakoztatását jelző kijelző
3.
Alsó védőborítás emelőkarja
4.
Szög beállító rögzítőcsavar
5.
Párhuzamos vezetősín rögzítő csavar
6.
Vágási vonal mutató 45°-os vágáshoz
7.
Vágási vonal mutató 0°-os vágáshoz
8.
Talp
9.
Vágó tárcsa
10.
Rögzítőgyűrű alátét
11.
Vágókorong rögzítő csavar
12.
Alsó védőborítás
13.
Első markolat
14.
Kapcsoló
15.
Kapcsoló blokád gomb
16.
Fő markolat
17.
Vágási mélység határoló kar
18.
Orsózár gomb
19.
A lézer kapcsolója
21.
Lézer
22.
Párhuzamos vezetősín
23.
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
TÁJÉKOZTATÓ
TARTOZÉKOK ÉS KIEGÉSZÍTŐK
Párhuzamos vezetősín
1.
Hatlapú kulcs
2.
A MUNKA ELŐKÉSZÍTÉSE
VÁGÁSMÉLYSÉG BEÁLLÍTÁSA
A vágási mélységet az egyenes szögben történő vágásnál 0 - 65 mm
között lehet szabályozni.
• Lazítsa meg a vágási mélység rögzítő karját (18).
• Állítsa be a kívánt vágási mélységet (a skála kihasználásával).
• Rögzítse a vágási mélység kart (18) (A ábra).
A PÁRHUZAMVEZETŐ FELSZERELÉSE
A munkadarab vékony
párhuzamvezetőt. A párhuzamvezető az elektromos szerszám jobb
vagy bal oldalán felszerelhető.
• Lazítsa meg a párhuzamvezető (6) marokcsavarját.
• Helyezze be párhuzamvezető lécet (23) a körfűrész talpában levő
két nyílásba (9).
• Állítsa be a kívánt távolságát (a skála kihasználásával).
• Rögzítse a párhuzamvezetőt
marokcsavarjával (6) (B ábra).
A párhuzamvezető (23) ferde vágásnál is alkalmazható, 0
között.
Ügyeljen rá, hogy a működésben levő körfűrész mögé ne kerüljön
a keze vagy az ujja. A visszarúgás esetén a körfűrész a kézre eshet
le, ami komoly testi sérüléshez vezethet.
AZ ALSÓ VÉDŐBORÍTÁS KINYITÁSA
A fűrésztárcsa (10) alsó védőborítása (13) a vágott anyaggal
érintkezve automatikusan elhúzódik. Az alsó védőborítás kézzel is
elhúzható az alsó védőborítás emelőkarjával (4).
PORELVEZETÉS
A körfűrés porelvezető csonkkal (1) rendelkezik, mely lehetővé teszi
a vágás közben keletkező forgács és por elvezetését.
