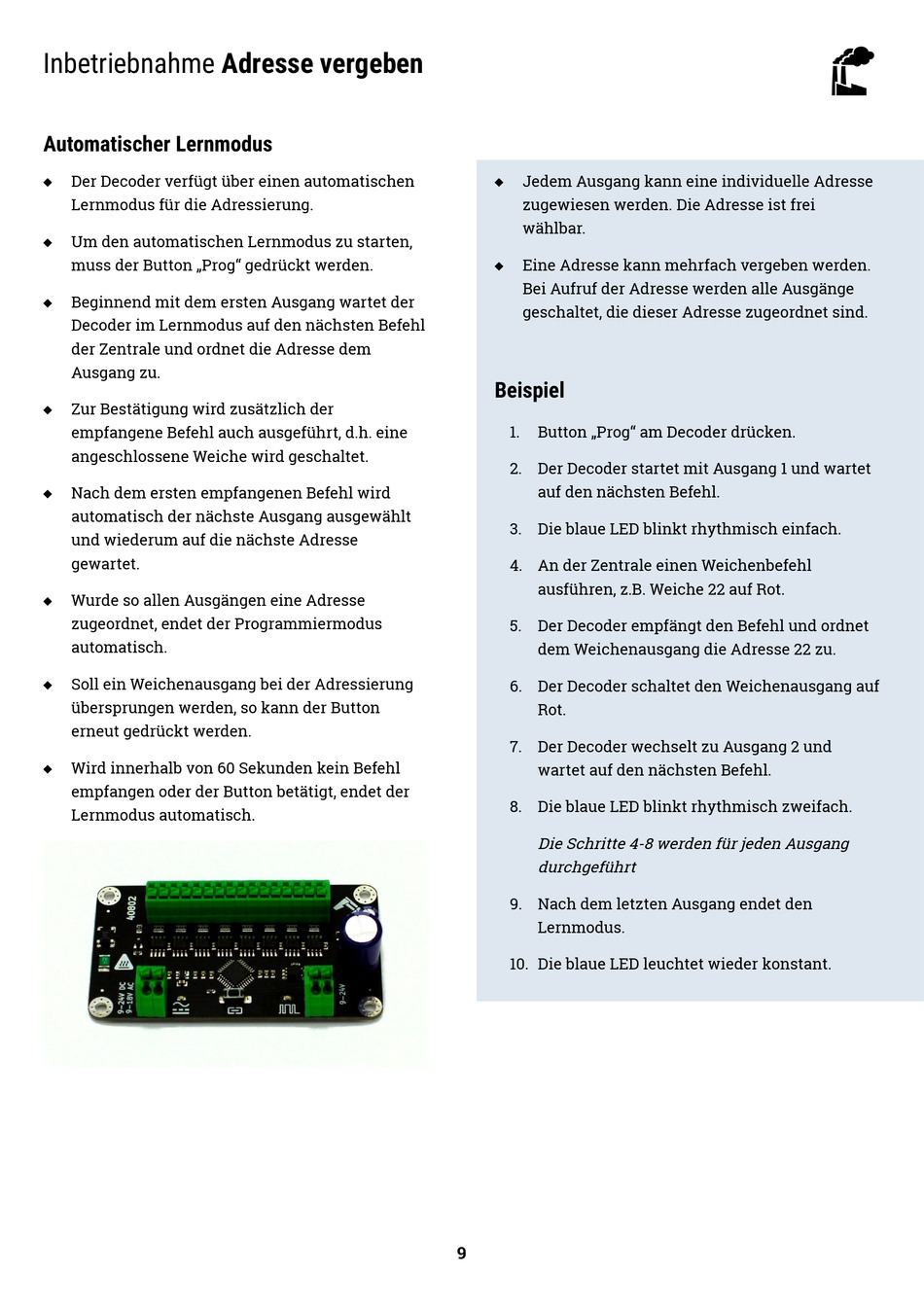

Inbetriebnahme Adresse vergeben
Automatischer Lernmodus
Der Decoder verfügt über einen automatischen
Lernmodus für die Adressierung.
Um den automatischen Lernmodus zu starten,
muss der Button „Prog" gedrückt werden.
Beginnend mit dem ersten Ausgang wartet der
Decoder im Lernmodus auf den nächsten Befehl
der Zentrale und ordnet die Adresse dem
Ausgang zu.
Zur Bestätigung wird zusätzlich der
empfangene Befehl auch ausgeführt, d.h. eine
angeschlossene Weiche wird geschaltet.
Nach dem ersten empfangenen Befehl wird
automatisch der nächste Ausgang ausgewählt
und wiederum auf die nächste Adresse
gewartet.
Wurde so allen Ausgängen eine Adresse
zugeordnet, endet der Programmiermodus
automatisch.
Soll ein Weichenausgang bei der Adressierung
übersprungen werden, so kann der Button
erneut gedrückt werden.
Wird innerhalb von 60 Sekunden kein Befehl
empfangen oder der Button betätigt, endet der
Lernmodus automatisch.
Jedem Ausgang kann eine individuelle Adresse
zugewiesen werden. Die Adresse ist frei
wählbar.
Eine Adresse kann mehrfach vergeben werden.
Bei Aufruf der Adresse werden alle Ausgänge
geschaltet, die dieser Adresse zugeordnet sind.
Beispiel
1.
Button „Prog" am Decoder drücken.
2. Der Decoder startet mit Ausgang 1 und wartet
auf den nächsten Befehl.
3. Die blaue LED blinkt rhythmisch einfach.
4. An der Zentrale einen Weichenbefehl
ausführen, z.B. Weiche 22 auf Rot.
5. Der Decoder empfängt den Befehl und ordnet
dem Weichenausgang die Adresse 22 zu.
6. Der Decoder schaltet den Weichenausgang auf
Rot.
7. Der Decoder wechselt zu Ausgang 2 und
wartet auf den nächsten Befehl.
8. Die blaue LED blinkt rhythmisch zweifach.
Die Schritte 4-8 werden für jeden Ausgang
durchgeführt
9. Nach dem letzten Ausgang endet den
Lernmodus.
10. Die blaue LED leuchtet wieder konstant.
9
