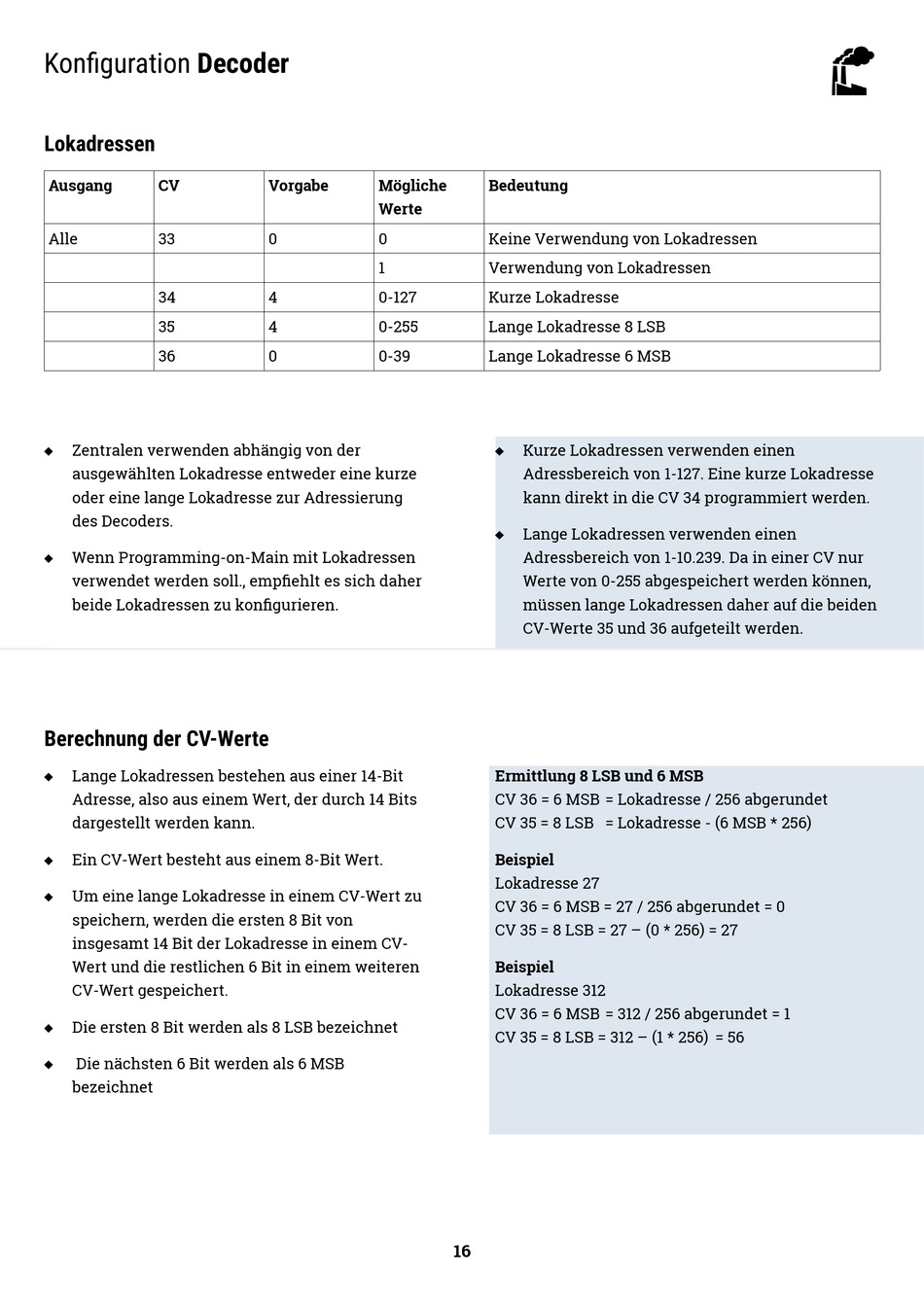

Konfiguration Decoder
Lokadressen
Ausgang
CV
Alle
33
34
35
36
Zentralen verwenden abhängig von der
ausgewählten Lokadresse entweder eine kurze
oder eine lange Lokadresse zur Adressierung
des Decoders.
Wenn Programming-on-Main mit Lokadressen
verwendet werden soll., empfiehlt es sich daher
beide Lokadressen zu konfigurieren.
Berechnung der CV-Werte
Lange Lokadressen bestehen aus einer 14-Bit
Adresse, also aus einem Wert, der durch 14 Bits
dargestellt werden kann.
Ein CV-Wert besteht aus einem 8-Bit Wert.
Um eine lange Lokadresse in einem CV-Wert zu
speichern, werden die ersten 8 Bit von
insgesamt 14 Bit der Lokadresse in einem CV-
Wert und die restlichen 6 Bit in einem weiteren
CV-Wert gespeichert.
Die ersten 8 Bit werden als 8 LSB bezeichnet
Die nächsten 6 Bit werden als 6 MSB
bezeichnet
Vorgabe
Mögliche
Werte
0
0
1
4
0-127
4
0-255
0
0-39
Bedeutung
Keine Verwendung von Lokadressen
Verwendung von Lokadressen
Kurze Lokadresse
Lange Lokadresse 8 LSB
Lange Lokadresse 6 MSB
Kurze Lokadressen verwenden einen
Adressbereich von 1-127. Eine kurze Lokadresse
kann direkt in die CV 34 programmiert werden.
Lange Lokadressen verwenden einen
Adressbereich von 1-10.239. Da in einer CV nur
Werte von 0-255 abgespeichert werden können,
müssen lange Lokadressen daher auf die beiden
CV-Werte 35 und 36 aufgeteilt werden.
Ermittlung 8 LSB und 6 MSB
CV 36 = 6 MSB = Lokadresse / 256 abgerundet
CV 35 = 8 LSB = Lokadresse - (6 MSB * 256)
Beispiel
Lokadresse 27
CV 36 = 6 MSB = 27 / 256 abgerundet = 0
CV 35 = 8 LSB = 27 – (0 * 256) = 27
Beispiel
Lokadresse 312
CV 36 = 6 MSB = 312 / 256 abgerundet = 1
CV 35 = 8 LSB = 312 – (1 * 256) = 56
16
