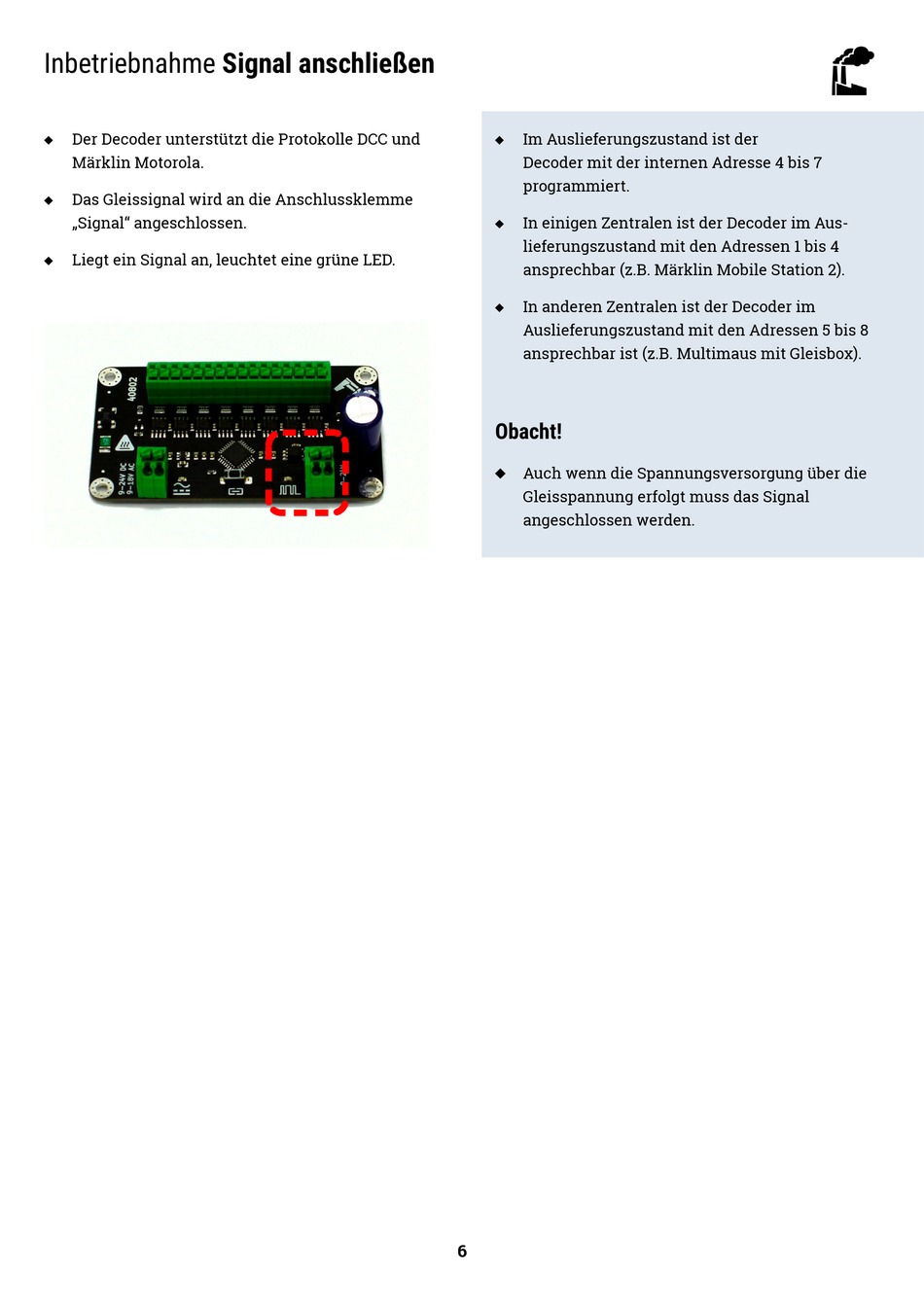

Inbetriebnahme Signal anschließen
Der Decoder unterstützt die Protokolle DCC und
Märklin Motorola.
Das Gleissignal wird an die Anschlussklemme
„Signal" angeschlossen.
Liegt ein Signal an, leuchtet eine grüne LED.
Im Auslieferungszustand ist der
Decoder mit der internen Adresse 4 bis 7
programmiert.
In einigen Zentralen ist der Decoder im Aus-
lieferungszustand mit den Adressen 1 bis 4
ansprechbar (z.B. Märklin Mobile Station 2).
In anderen Zentralen ist der Decoder im
Auslieferungszustand mit den Adressen 5 bis 8
ansprechbar ist (z.B. Multimaus mit Gleisbox).
Obacht!
Auch wenn die Spannungsversorgung über die
Gleisspannung erfolgt muss das Signal
angeschlossen werden.
