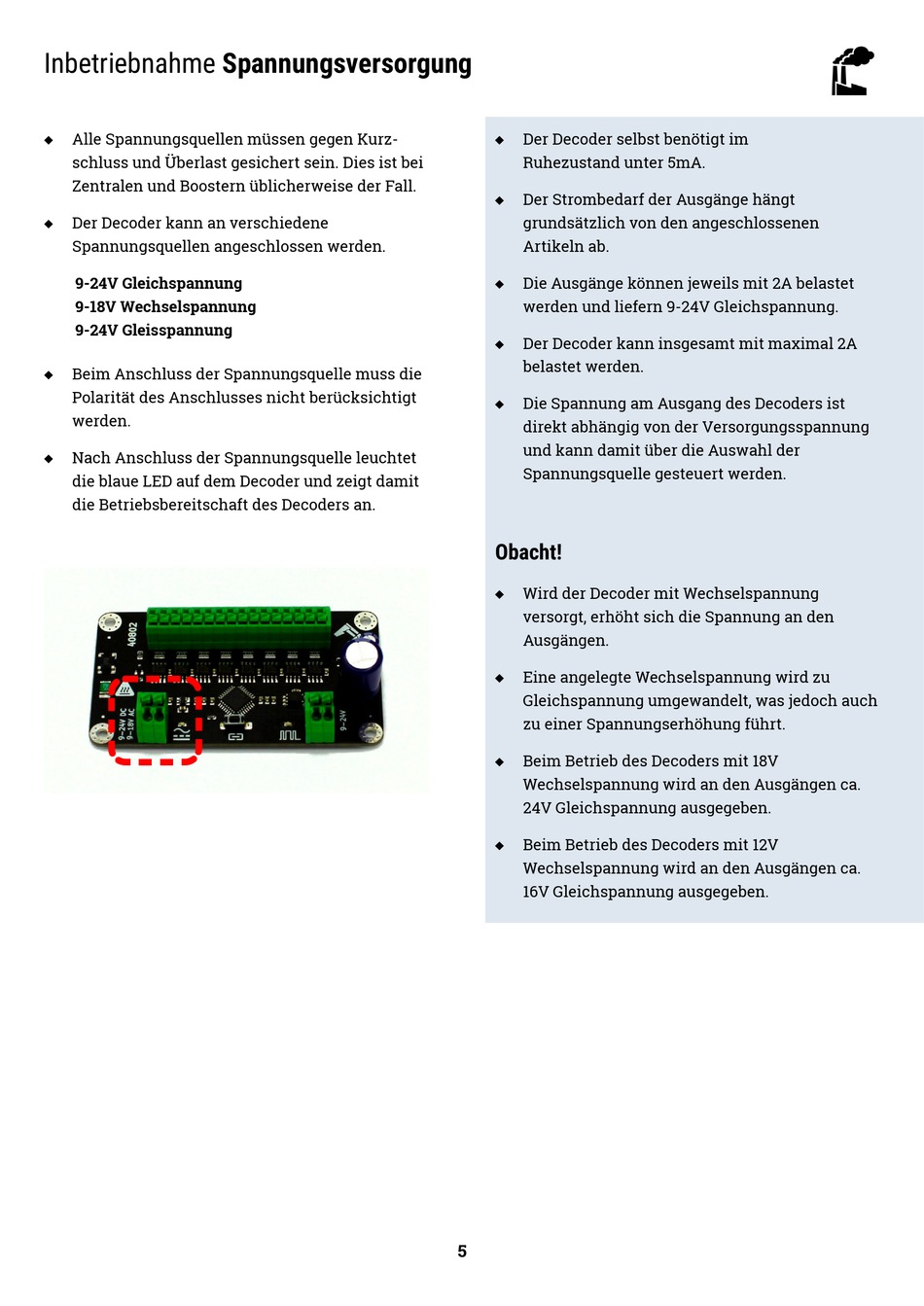

Inbetriebnahme Spannungsversorgung
Alle Spannungsquellen müssen gegen Kurz-
schluss und Überlast gesichert sein. Dies ist bei
Zentralen und Boostern üblicherweise der Fall.
Der Decoder kann an verschiedene
Spannungsquellen angeschlossen werden.
9-24V Gleichspannung
9-18V Wechselspannung
9-24V Gleisspannung
Beim Anschluss der Spannungsquelle muss die
Polarität des Anschlusses nicht berücksichtigt
werden.
Nach Anschluss der Spannungsquelle leuchtet
die blaue LED auf dem Decoder und zeigt damit
die Betriebsbereitschaft des Decoders an.
Der Decoder selbst benötigt im
Ruhezustand unter 5mA.
Der Strombedarf der Ausgänge hängt
grundsätzlich von den angeschlossenen
Artikeln ab.
Die Ausgänge können jeweils mit 2A belastet
werden und liefern 9-24V Gleichspannung.
Der Decoder kann insgesamt mit maximal 2A
belastet werden.
Die Spannung am Ausgang des Decoders ist
direkt abhängig von der Versorgungsspannung
und kann damit über die Auswahl der
Spannungsquelle gesteuert werden.
Obacht!
Wird der Decoder mit Wechselspannung
versorgt, erhöht sich die Spannung an den
Ausgängen.
Eine angelegte Wechselspannung wird zu
Gleichspannung umgewandelt, was jedoch auch
zu einer Spannungserhöhung führt.
Beim Betrieb des Decoders mit 18V
Wechselspannung wird an den Ausgängen ca.
24V Gleichspannung ausgegeben.
Beim Betrieb des Decoders mit 12V
Wechselspannung wird an den Ausgängen ca.
16V Gleichspannung ausgegeben.
