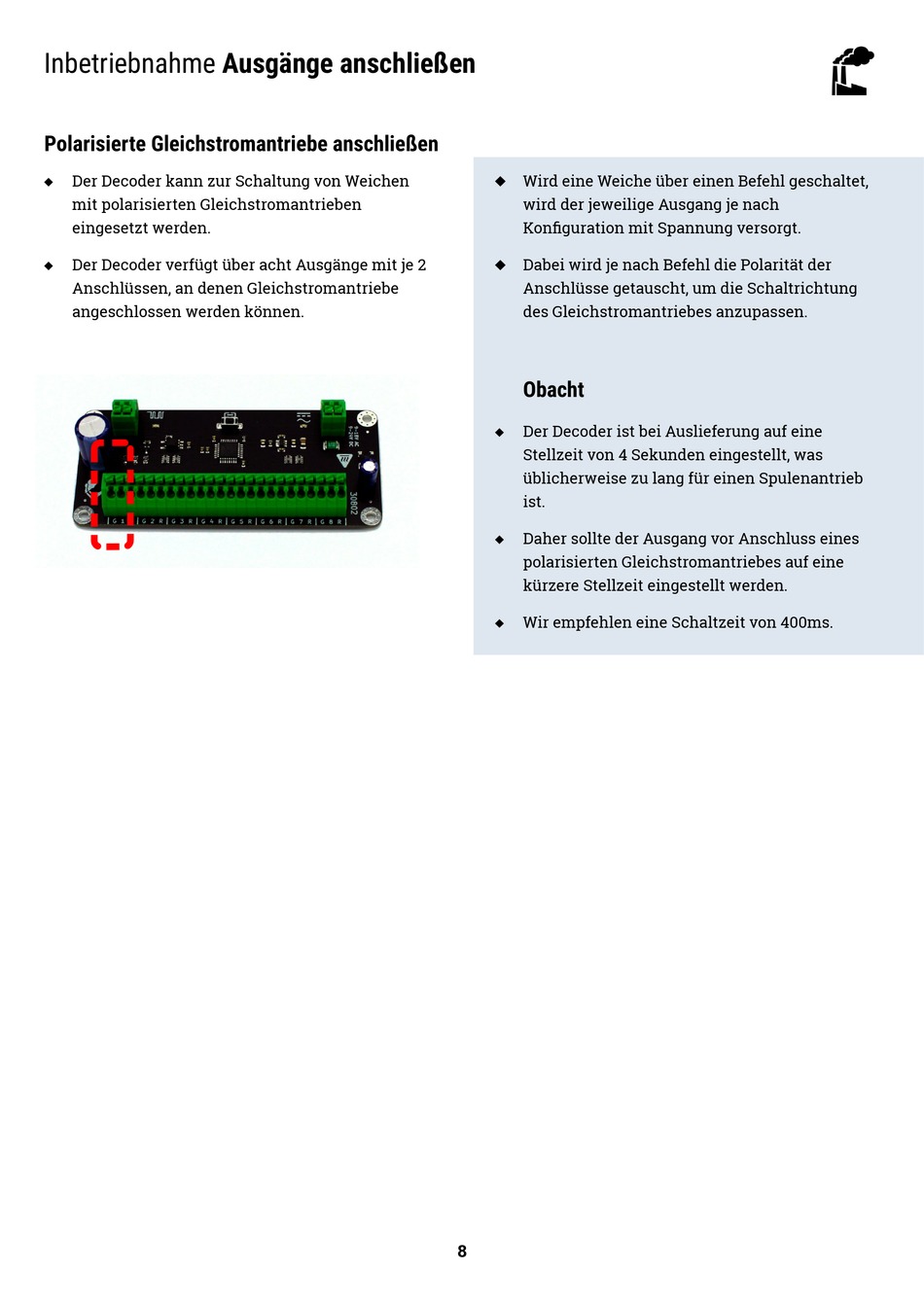

Inbetriebnahme Ausgänge anschließen
Polarisierte Gleichstromantriebe anschließen
Der Decoder kann zur Schaltung von Weichen
mit polarisierten Gleichstromantrieben
eingesetzt werden.
Der Decoder verfügt über acht Ausgänge mit je 2
Anschlüssen, an denen Gleichstromantriebe
angeschlossen werden können.
Wird eine Weiche über einen Befehl geschaltet,
wird der jeweilige Ausgang je nach
Konfiguration mit Spannung versorgt.
Dabei wird je nach Befehl die Polarität der
Anschlüsse getauscht, um die Schaltrichtung
des Gleichstromantriebes anzupassen.
Obacht
Der Decoder ist bei Auslieferung auf eine
Stellzeit von 4 Sekunden eingestellt, was
üblicherweise zu lang für einen Spulenantrieb
ist.
Daher sollte der Ausgang vor Anschluss eines
polarisierten Gleichstromantriebes auf eine
kürzere Stellzeit eingestellt werden.
Wir empfehlen eine Schaltzeit von 400ms.
8
