6 Installation
6.3.3 Abwasseranschluss
Regeln für die sichere Installation des Abwasseranschlusses
Um Gefährdungen aufgrund eines fehlerhaften Abwasseranschlusses auszuschließen, sind folgende
Regeln zu beachten:
Die Abwasserleitung darf keine Verjüngung aufweisen.
■
Das Gefälle der Abwasserleitung muss min. 3.5% (2°) betragen.
■
Werden mehrere Geräte an eine Abwasserleitung angeschlossen, muss diese so dimensioniert
■
werden, dass das Abwasser ungehindert ablaufen kann.
Der Abwasseranschluss muss mit einem NICHT flexiblen Rohr erfolgen. Ein Festanschluss wird
■
empfohlen, ersatzweise kann ein offener Trichtersiphon installiert werden.
Vorschriften für den Abwasseranschluss
Beachten Sie alle lokalen und länderspezifischen Bestimmungen zur Ausführung des Abwasseran‐
schlusses und zur Beschaffenheit des Abwassers. Dies sind unter anderem:
DIN 1988 Teil 2 und Teil 4
■
DIN EN 1717
■
Lokale Abwasserverordnung
■

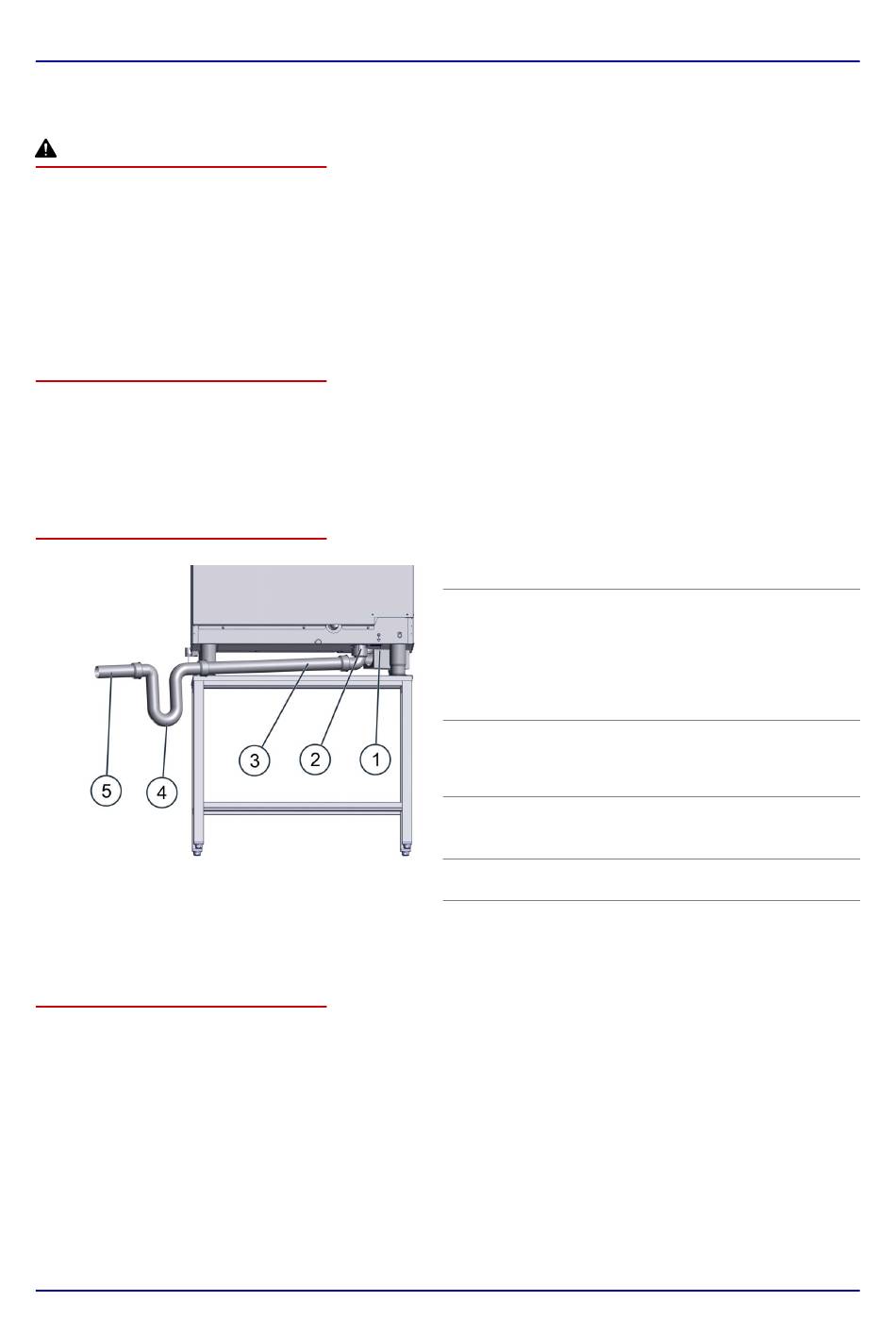

Anschlussschema
Abwasseranschluss installieren
Schließen Sie das Gerät gemäß Anschlussschema an. Verwenden Sie den mitgelieferten Flachbogen.
Installationshandbuch
Pos. Bezeichnung
Sicherheits‐
1
überlauf
Geräteablauf
2
Abwasserlei‐
3
tung DN 50
Siphon / Trich‐
4
tersiphon
Abwasserlei‐
5
tung DN 50
47
Funktion
Am Geräteboden, An‐
■
schlussposition M, siehe
'Anschlussplan' auf Seite
61
Dient dem Ablauf des
■
Wassers im Fehlerfall
(Verstopfung)
Am Geräteboden, An‐
schlussposition C, siehe
'Anschlussplan' auf Seite
61
Mindestdurchmesser In‐
■
nen = 46 mm
Gefälle min. 3.5% (2°)
■
Als Geruchsverschluss
empfohlen
Mindestdurchmesser In‐
■
nen = 46 mm
Gefälle min. 3.5% (2°)
■
