Convotherm Cmx eT 6.10 ES Installationshandbuch Seite 44

6 Installation

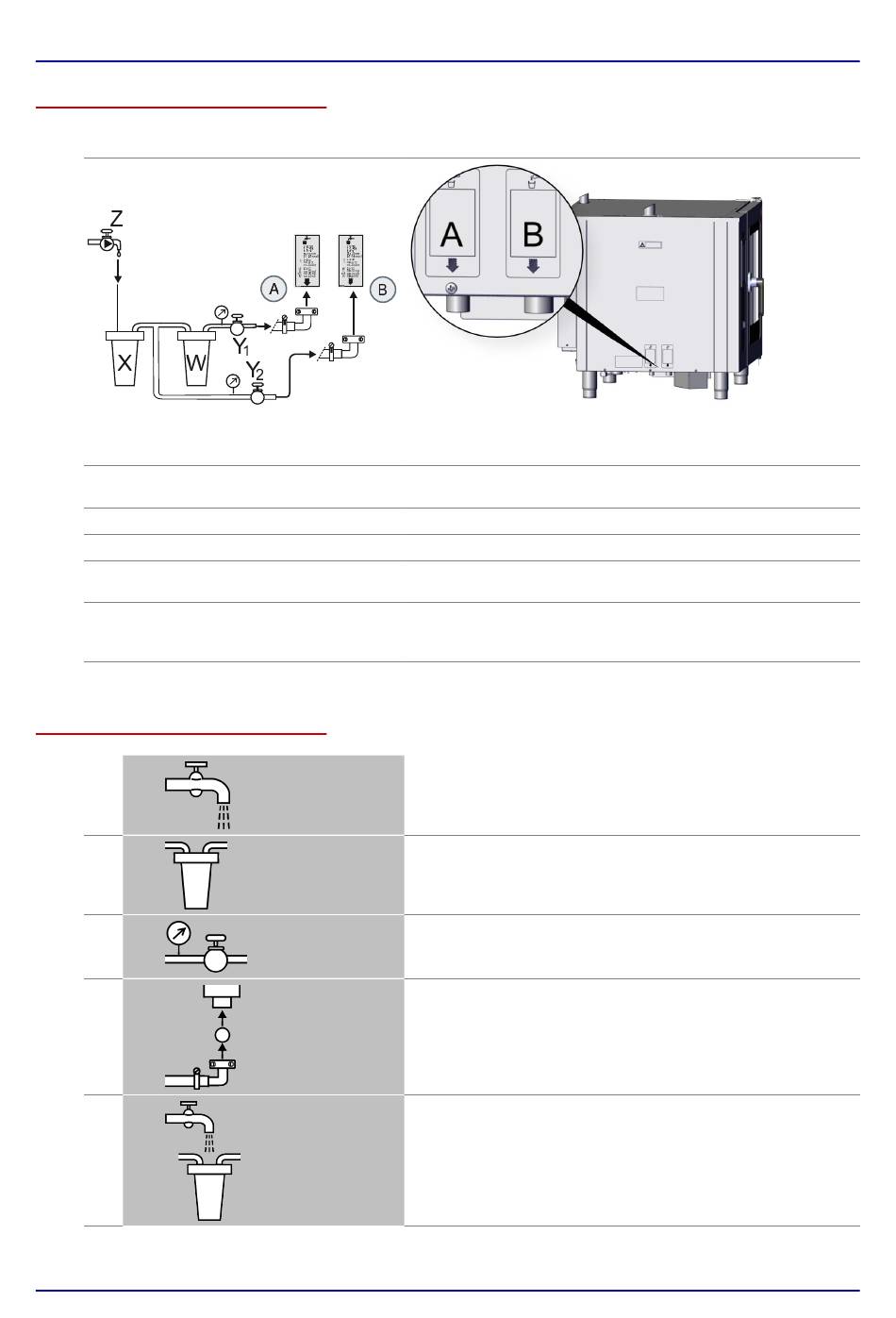

Anschlussschema mit Wasseraufbereitung
Anschlussschema
Pos. Bezeichnung
Wasseranschluss für Wasserein‐
A
spritzung
Wasseranschluss für Reinigung
B
Bauseitige Wasserleitung
Z
Sedimentfilter 0.08 mm
X
Wasseraufbereitung zur Enthär‐
W
tung des Wassers bis zur erfor‐
derlichen Weichwasserqualität
Absperreinrichtungen
Y /Y
1 2
Wasserzulauf gemäß Anschlussschema installieren
1.
2.
3.
4.
5.
Installationshandbuch
Anschlüsse Gerät
Erklärung
Wasserqualität siehe 'Technische Daten' auf Seite 57
Wasserqualität siehe 'Technische Daten' auf Seite 57
Wasserqualität: Trinkwasser
Bei starker Verunreinigung des Wassers muss ein Sedi‐
mentfilter 0.08 mm installiert werden.
Empfehlung: Teilentsalzungspatrone
Wasserhähne
Spülen Sie den Wasseranschluss der bauseitigen Was‐
serleitung (Z).
Installieren Sie den Sedimentfilter (X) und gegebenenfalls
eine Wasseraufbereitungsanlage (W).
Installieren Sie für jedes Gerät eine eigene Absperrein‐
richtung (Y oder Y /Y
1 2
Schließen Sie das Gerät gemäß 'Anschlussplan' auf Seite
61 an.
Spülen Sie den Sedimentfilter unter fließendem Wasser
aus.
44
).
