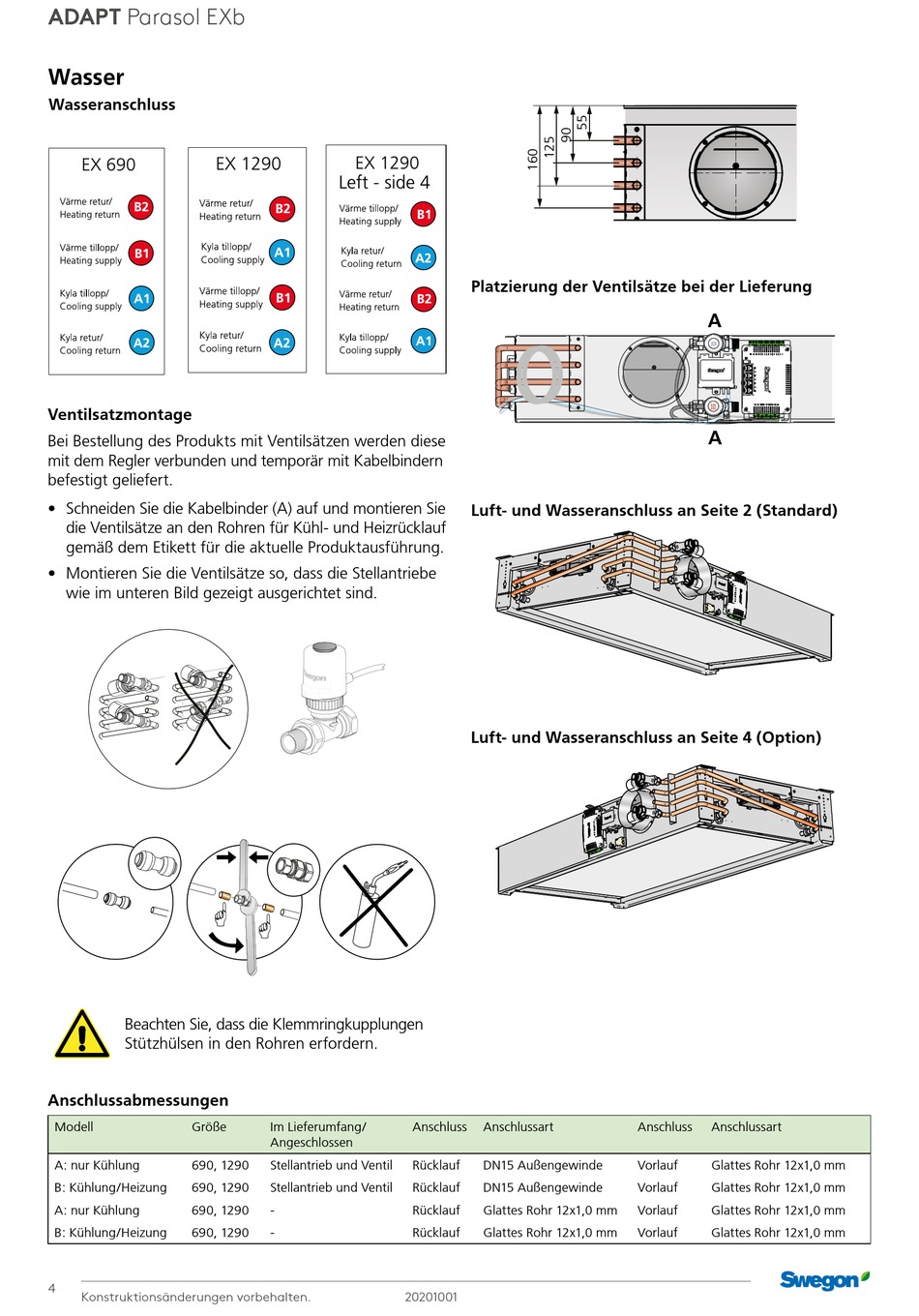

ADAPT Parasol EXb
Wasser
Wasseranschluss
Ventilsatzmontage
Bei Bestellung des Produkts mit Ventilsätzen werden diese
mit dem Regler verbunden und temporär mit Kabelbindern
befestigt geliefert.
• Schneiden Sie die Kabelbinder (A) auf und montieren Sie
die Ventilsätze an den Rohren für Kühl- und Heizrücklauf
gemäß dem Etikett für die aktuelle Produktausführung.
• Montieren Sie die Ventilsätze so, dass die Stellantriebe
wie im unteren Bild gezeigt ausgerichtet sind.
Beachten Sie, dass die Klemmringkupplungen
Stützhülsen in den Rohren erfordern.
Anschlussabmessungen
Modell
Größe
A: nur Kühlung
690, 1290
B: Kühlung/Heizung
690, 1290
A: nur Kühlung
690, 1290
B: Kühlung/Heizung
690, 1290
4
Konstruktionsänderungen vorbehalten.
utvändig gänga DN (1/2")
Im Lieferumfang/
Anschluss
Angeschlossen
Stellantrieb und Ventil
Rücklauf
Stellantrieb und Ventil
Rücklauf
-
Rücklauf
-
Rücklauf
20201001
Platzierung der Ventilsätze bei der Lieferung
Luft- und Wasseranschluss an Seite 2 (Standard)
Luft- und Wasseranschluss an Seite 4 (Option)
Anschlussart
Anschluss
DN15 Außengewinde
Vorlauf
DN15 Außengewinde
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
A
A
Anschlussart
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
