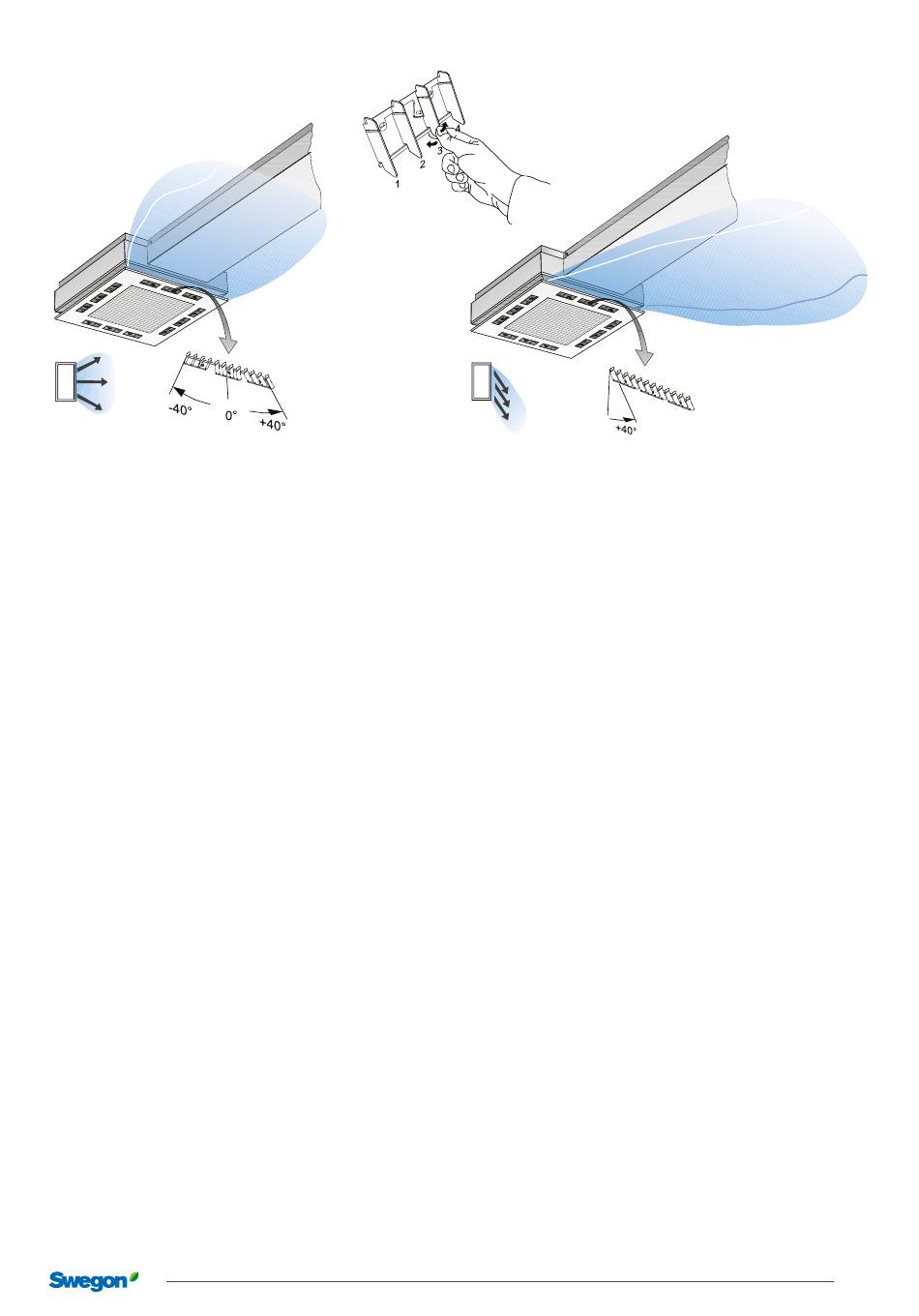

Fan-shape
Einregulierung/Kontrolle des Luftvolumen-
stroms
Konstanter Druck in der Zone mit Zonenklappe CONTROL Zone
oder entsprechend.
• Überprüfen Sie, dass alle WISE-Produkte der 1. Generation
an Spannung angeschlossen sind.
• Stellen Sie sicher, dass alle ADAPT Parasol EX ihre korrekten
k-Faktoren haben.
• Stellen Sie sicher, dass sich alle in der Einregulierposition
Maximaler Volumenstrom befinden, (das Produkt wird in
dieser Position geliefert, 3 blaue + 3 rote LED leuchten).
• Stellen Sie eine Verbindung mit der Steuereinheit von
ADAPT Parasol EX her (siehe separate SWICCT-Anleitung)
und führen Sie eine Funktionskontrolle durch.
• Testen Sie die Betriebsarten, min./max. Volumenströme, Stell-
antriebe öffnen/schließen. Ist ADAPT Parasol EX werkseitig
konfiguriert, müssen Sie kontrollieren, dass die Einstellungen
der Projektierung entsprechen. Wenn es sich um ein ADAPT
Parasol EX Stock (Lagerprodukt) handelt, muss dieses gemäß
der Daten, für die das Produkt berechnet ist, programmiert
werden. Sie müssen auch dafür sorgen, dass die Modbus-
Adressen korrekt sind, wenn SuperWISE oder ein anderes
BMS-System verwendet werden soll.
• Wenn SuperWISE verwendet werden soll, müssen alle Produkte
in der Baumstruktur von SuperWISE enthalten sein. Wenn
nicht alle Produkte in der Baumstruktur enthalten sind,
müssen Sie die Modbus-Adressen über SWICCT überprüfen
und Kabel und Anschlüsse kontrollieren. (Siehe separate
Anleitungen für SuperWISE)
• Stellen Sie sicher, dass Drucksensor und Sensormodul die
korrekte Modbus-Adresse haben. Master soll 0 an Drucksensor
und Sensormodul haben. Eventuelle Slaves werden mit auf-
steigenden Nummern (1, 2, 3, 4, 5, 6, 7, 8, 9) eingestellt.
• Vor Beginn der Einregulierung müssen Sie dafür sorgen, dass
das Lüftungsgerät in Betrieb ist und eventuelle vorhandene
Brandklappen ganz geöffnet sind und die Zonenklappen voll
in Betrieb sind.
• Überprüfen Sie den Volumenstrom im Vergleich zum maxi-
malen Volumenstrom für die Zone, justieren Sie den Druck-
sollwert, bis der korrekte Volumenstrom mit TUNE Control
gemessen wird. Wenn der maximale Volumenstrom nicht
erreicht wird, muss eine andere / müssen andere Zonenklappe(n)
vorübergehend geschlossen werden.
• Durch Messung des maximalen Volumenstroms an allen
ADAPT Parasol EX in der Zone kann das Referenzprodukt
gefunden werden, d. h., das mit der größten Abweichung
vom projektierten maximalen Volumenstrom.
• Messen Sie den Luftvolumenstrom bei Maximalposition für die
Referenz ADAPT Parasol EX in der Zone und protokollieren Sie
die Werte. Stellen Sie auf den minimalen Volumenstrom um,
messen Sie den Luftvolumenstrom und protokollieren Sie die
Werte.
• Stellen Sie auf maximalen Volumenstrom zurück.
• Das gleiche Verfahren wird für alle ADAPT Parasol EX in der
Zone durchgeführt.
• Verringern Sie den Drucksollwert an der Zonenklappe, wenn
in anderen Zonen Druck benötigt wird, z. B. 5 Pa.
• Regeln Sie die übrigen Zonen auf die gleiche Weise ein.
• Überprüfen sie die zuvor abgesperrten Zonen und führen Sie
eine Einregulierung durch.
• Stellen Sie die Drucksollwerte an allen Zonenklappen zurück.
• Identifizieren Sie die Referenzzone, d. h. die Zone mit dem im
Vergleich zum projektierten Maximalvolumenstrom niedrigsten
Volumenstrom (z. B. indem Sie sich den aktuellen Volumenstrom
über allen Zonenklappen mithilfe des Handgeräts TUNE
Control ansehen).
• Stellen Sie den minimalen Volumenstrom für einige ADAPT
Parasol EX ein oder verwenden Sie die Zonenklappe, um den
Minimalvolumenstrom einzustellen, damit die Anlage die
gleichzeitigen Belastungen erfüllen kann.
• Justieren Sie den Drucksollwert des Geräts so, dass die
Zonenklappe der Referenzzone 85–90 % geöffnet ist (wird
bei Verwendung von SuperWISE von dieser gesteuert).
• Stellen Sie alle Einstellungen zurück und stellen Sie alle
ADAPT Parasol EX auf Normalbetrieb.
• Überprüfen Sie Ihre gemessenen maximalen und minimalen
Volumenströme mit SWICCT oder SuperWISE.
20201001
Konstruktionsänderungen vorbehalten.
ADAPT Parasol EXb
X-shape
