Anschluss - Swegon ADAPT Parasol EXb Serie Montage, Einregulierung, Pflege

ADAPT Parasol EXb

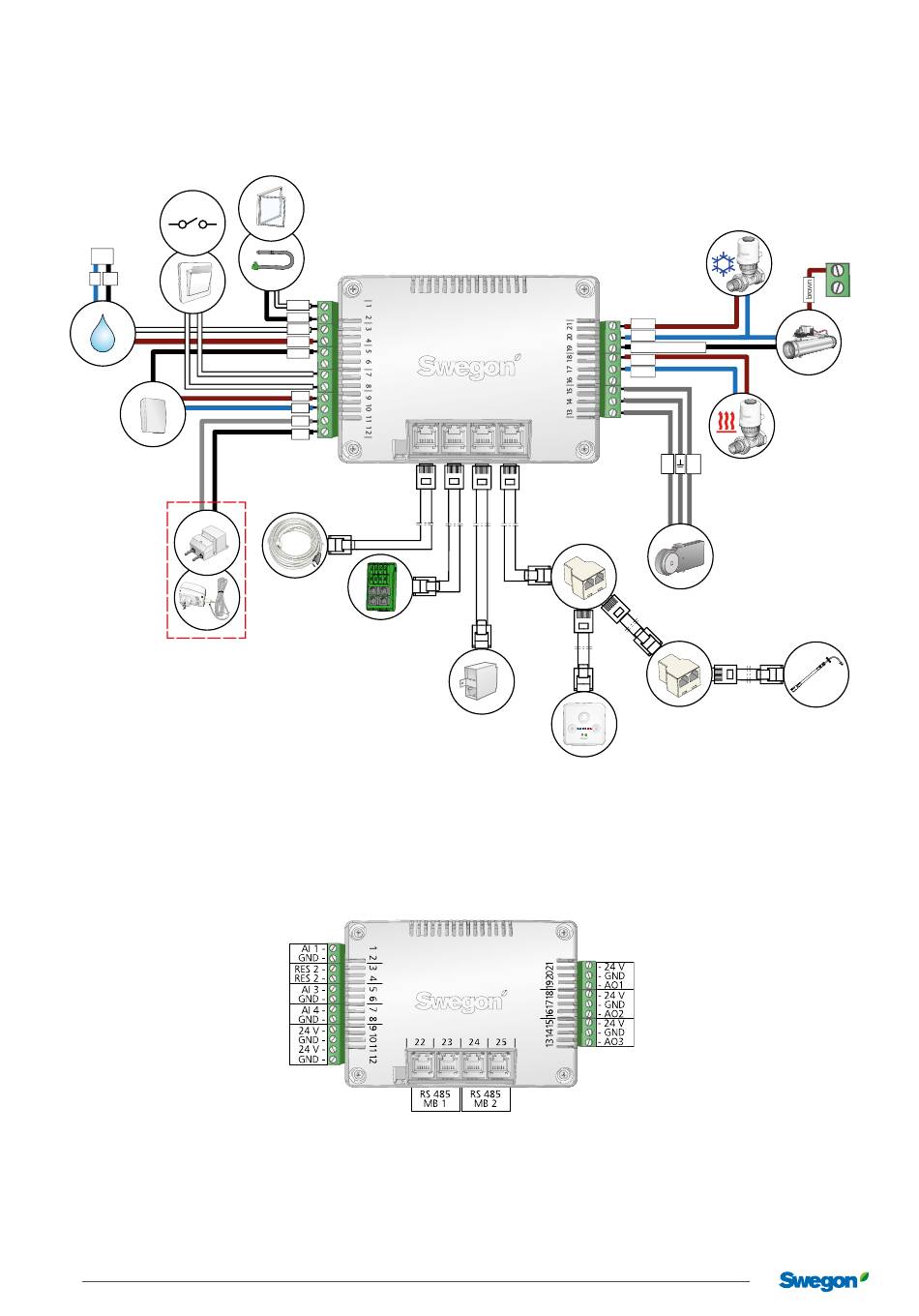

Anschluss

Schlüs-
selkarte
24V
G G0
Kondensat-
sensor
CO -Sensor
2
24 V AC / DC
1. Anschluss, wenn kein VOC-Sensor verwendet wird.
2. Anschluss, wenn ein VOC-Sensor verwendet wird.
8
Konstruktionsänderungen vorbehalten.
Temperatursensor/
Fensterkontakt
vit
svart
vit
brun
svart
brun
blå
| 2 2 | 2 3 | 2 4 | 2 5 |
grå
svart
Kabel
USB-RJ12
Kabel-
adapter
20201001
Adapter
3xRJ12
1.
Drucksensor
(Modbus)
Sensormodul
Ventil-
stellantrieb
Kühlung
brun
blå
svart Y-kontrollsignal
brun
blå
React
y
24V
Ventil-
stellantrieb
Heizung
Motor
2.
Adapter VOC-Sensor
3xRJ12
9
