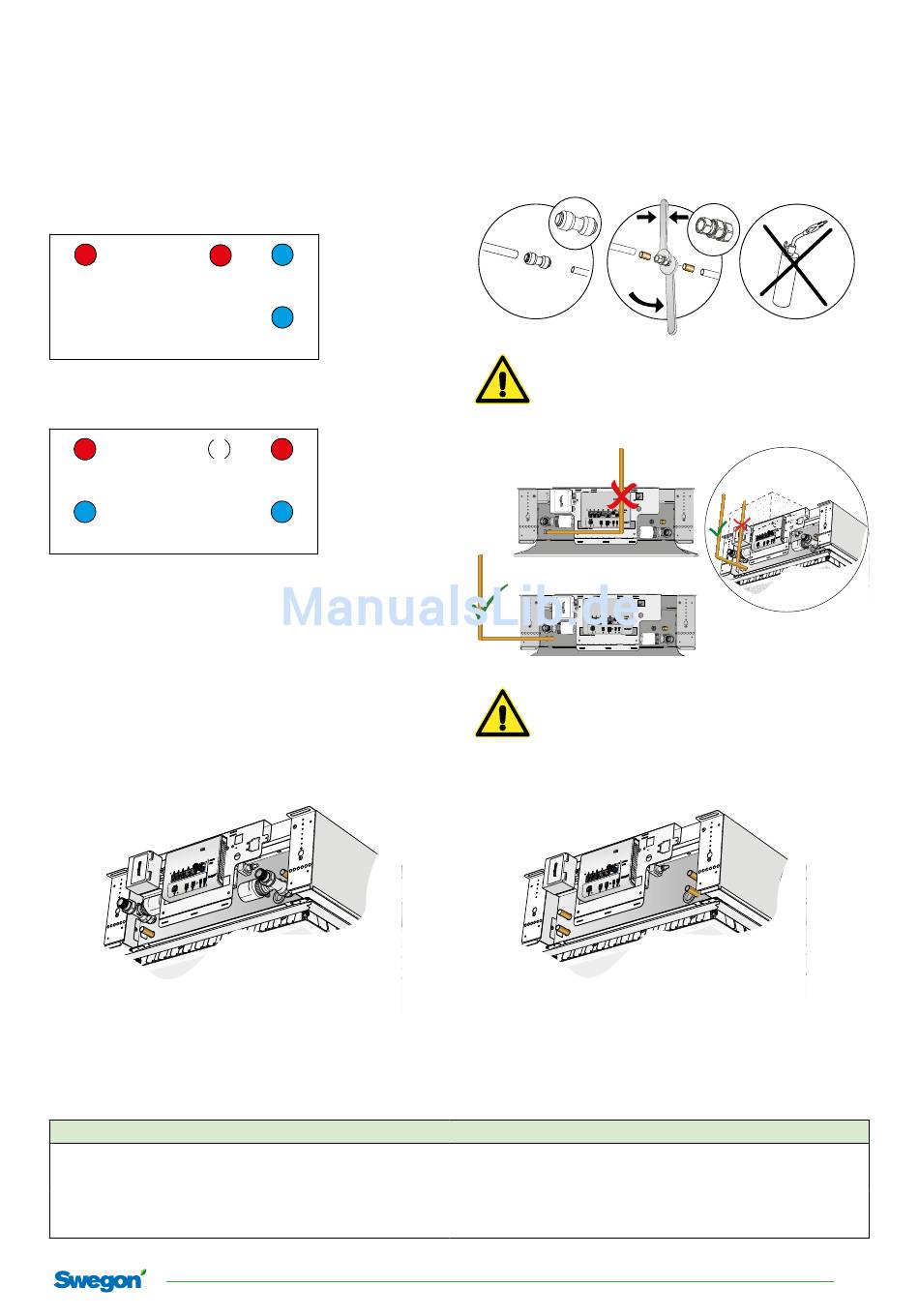

Wasser
Positionierung Wasserrohr
WISE Parasol 600
600
Värme tillopp/
Värme retur/
Heating supply
Heating return
WISE Parasol 1200
1200
Värme retur/
Heating return
Kyla tillopp/
Cooling supply
Wasseranschluss mit werkseitig montierten Ventilen
(Das Beispiel zeigt ein WISE Parasol 1200)
Anschlussabmessungen
Modell: WISE PARASOL
A nur Kühlung
B Kühlung/Heizung
A nur Kühlung
B Kühlung/Heizung
Kyla tillopp/
Cooling supply
Kyla retur/
Cooling return
Värme tillopp/
Heating supply
Kyla retur/
Cooling return
Werkseitig montiert
Anschluss Anschlussart
Stellantrieb und Ventil
Rücklauf
Stellantrieb und Ventil
Rücklauf
-
Rücklauf
-
Rücklauf
Beachten Sie, dass die Klemmringkupplun-
gen Stützhülsen in den Rohren erfordern.
Beachten Sie, dass die Rohre so anzuschlie-
ßen sind, dass für eventuelle Wartungsar-
beiten Platz vor der Steuerausrüstung bleibt.
Wasseranschluss ohne werkseitig montierte Ventile
(Das Beispiel zeigt ein WISE Parasol 1200)
Anschluss
DN15 Außengewinde
Vorlauf
DN15 Außengewinde
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
20180321
Konstruktionsänderungen vorbehalten.
WISE Parasol
Anschlussart
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
