Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
DE
.......................................................................... 2
EN
........................................................................ 14
FR
........................................................................ 26
IT
........................................................................ 38
NL
........................................................................ 50
PL
........................................................................ 62
016-212_01
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kessel GTF1000
Inhaltszusammenfassung für Kessel GTF1000
- Seite 1 Tauchpumpe Tauchpumpe Tauchpumpe GTF1000/GTF1200/ GTF1000/GTF1200/ GTF1000/GTF1200/ GTF1250 GTF1250 GTF1250 Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung ................2 ................ 14 ................ 26 ................ 38 ................ 50 ................ 62 2020/09 016-212_01...
-
Seite 2: Inhaltsverzeichnis
Inhalt Liebe Kundin, lieber Kunde, als Premiumhersteller von innovativen Produkten für die Hinweise zu dieser Anleitung........Entwässerungstechnik bietet KESSEL ganzheitliche Sys- Sicherheit..............temlösungen und kundenorientierten Service. Dabei stel- Technische Daten............ len wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltigkeit - nicht nur bei der Herstellung unserer Montage.............. -
Seite 3: Hinweise Zu Dieser Anleitung
Folgende Symbole werden verwendet: Hinweise zu dieser Anleitung Zeichen Bedeutung Folgende Darstellungskonventionen erleichtern die Ori- entierung: Gerät freischalten! Darstellung Erläuterung siehe Abbildung 1 Gebrauchsanweisung beachten Positionsnummer 5 von nebenstehender Abbildung CE-Kennzeichnung Handlungsschritt in Abbildung Prüfen, ob Hand- Warnung Elektrizität steuerung aktiviert Handlungsvoraussetzung wurde. -
Seite 4: Sicherheit
ACHTUNG Sicherheit Anlage freischalten! Sicherstellen, dass die elektrischen Komponen- Allgemeine Sicherheitshinweise ten während der Arbeiten von der Spannungsver- sorgung getrennt sind. WARNUNG Diese Pumpe enthält elektrische Spannungen und steuert drehende, mechanische Pumpenteile. Bei Nichtbeachtung der Bedienungsanleitung können erheblicher Sachschaden, Körperverletzung oder gar tödliche Unfälle die Folge sein. -
Seite 5: Personalqualifikation
Die Variante Resistant ist überdies geeignet für eine Kom- Bestimmungsgemäße Verwendung bination aus Abwässern und salzhaltigen Medien sowie für Die KESSEL-Tauchpumpen sind zum Abpumpen von fäka- Kondensat aus Brennwertgeräten. lienfreiem Abwasser im häuslichen Bereich vorgesehen. Das Wasser kann durch Schwebstoffe oder kleinere Gegen- stände verunreinigt sein. -
Seite 6: Produktbeschreibung

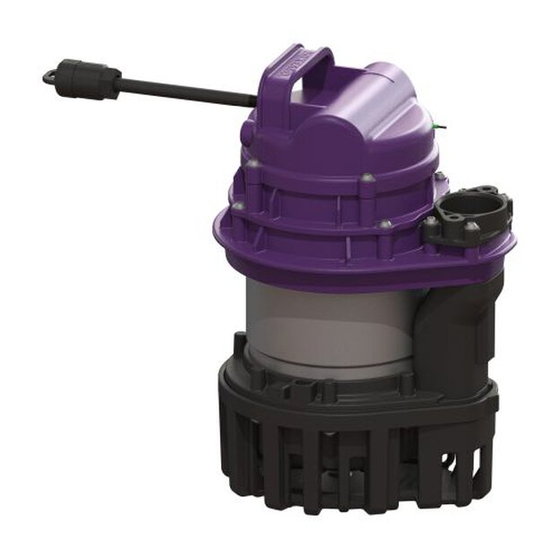

Der Stützfuß der GTF 1200 und GTF 1250 erlaubt einen freien Kugeldurchgang von 30mm. PosNr. Bauguppen und Funktionen Ansaugkorb Spiralgehäuse Freistromrad Netzstecker Schwimmerschalter Druckanschluss Position für Entlüftungsöffnung Schlauchadapter 1 1/4", 1 1/2" (nur GTF1000) Stützfuß (nur GTF1200, GTF 1250) 6 / 76 016-212_01... -
Seite 7: Technische Daten
Technische Daten Angabe / Pumpenart GTF1000 GTF1200, 1250 Gewicht 10 kg 10 kg 1,4 kW / 0,84 kW, Leistung P1 / P2 1,3 kW / 0,75 kW 1,3kW / 10,8 kW Drehzahl 2800 min-1 2.650 min-1 Betriebsspannung 230 V; 50 Hz 230 V;... - Seite 8 Angabe / Pumpenart GTF1000 GTF1200, 1250 Betriebsart S3 - 50 % S3 - 50 % Pumpe bei mobilem Einsatz (als Tauchpumpe mit Schwimmerschalter) 1000 Einschaltniveau [mm] Ausschaltniveau [mm] 8 / 76 016-212_01...
-
Seite 9: Montage
Montage Gerät nicht am Kabel ziehen oder tragen! Pumpe am Tragegriff anfassen und tragen. Druckanschluss herstellen (A - Einsatz als System- pumpe/Austauschpumpe) Pumpe platzieren. Einhandverschluss arretieren. Schlauchanschluss montieren (B - mobiler Einsatz) Anschlussstutzen demontieren (zwei Schrauben). Adapter für Schlauchanschluss montieren. Pumpe auf ebener Fläche stabil positionieren. - Seite 10 Stecker einstecken. Abwasserpumpe läuft selbsttätig an (bei entsprechendem Niveau). Prüfen, ob Druckleitung nach erstem Laufen der Pumpe noch fest angeschlossen ist. Funktionsprüfung (siehe "Wartung", Seite 11) durch- führen. 10 / 76 016-212_01...
-
Seite 11: Wartung
Wartung Wartungsintervall Funktionsprüfung Die Wartung muss gemäß Normvorgabe in folgenden Zeit- Netzanschluss herstellen. abständen erfolgen: Schwimmerschalter anheben oder Pumpe per Taste 1/4-jährlich bei Anlagen in Gewerbebetrieben Handbetrieb am Schaltgerät aktivieren. 1/2-jährlich bei Anlagen in Mehrfamilienhäusern Pumpe läuft selbsttätig an. jährlich bei Anlagen in Einfamilienhäusern Prüfen, ob gleichmäßige Laufgeräusche zu hören sind und die Pumpe unterbrechungsfrei läuft. - Seite 12 Wartungstätigkeiten ACHTUNG Anlage freischalten! Sicherstellen, dass die elektrischen Komponen- ten während der Arbeiten von der Spannungs- versorgung getrennt sind. Freigängigkeit des Schwimmerschalters sicherstellen. Bewegliche Komponenten demontieren Ansaugkorb demontieren. Spiralgehäuse demontieren. Freistromrad auf Leichtläufigkeit überprüfen, ggf. demon- tieren. Reinigung durchführen Entlüftungsöffnung freimachen. Demontierte Komponenten mittels Wasserbad reinigen.
-
Seite 13: Hilfe Bei Störungen
Hilfe bei Störungen Fehler Ursache Abhilfemaßnahmen Keine Netzspannung vorhanden Netzspannung prüfen Hausstrom-Sicherung hat ausgelöst Sicherung wieder einschalten Anschlussleitung beschädigt Reparatur durch Elektrofachkräfte/Servicepart- Pumpe läuft nicht Schwimmerschalter defekt Kundendienst kontaktieren Überhitzung Tauchpumpe schaltet sich nach Temperatur- rückgang selbsttätig wieder ein Verunreinigungen, Feststoffe haben sich zwi- Pumpe reinigen Freistromrad blockiert schen Freistromrad und Spiralgehäuse festge-... - Seite 75 016-212_01 75 / 76...
- Seite 76 Registrieren Sie Ihr Produkt online, um von einer schnelleren Hilfe zu profitieren! http://www.kessel.de/service/produktregistrierung.html KESSEL AG, Bahnhofstr. 31, 85101 Lenting, Deutschland...
