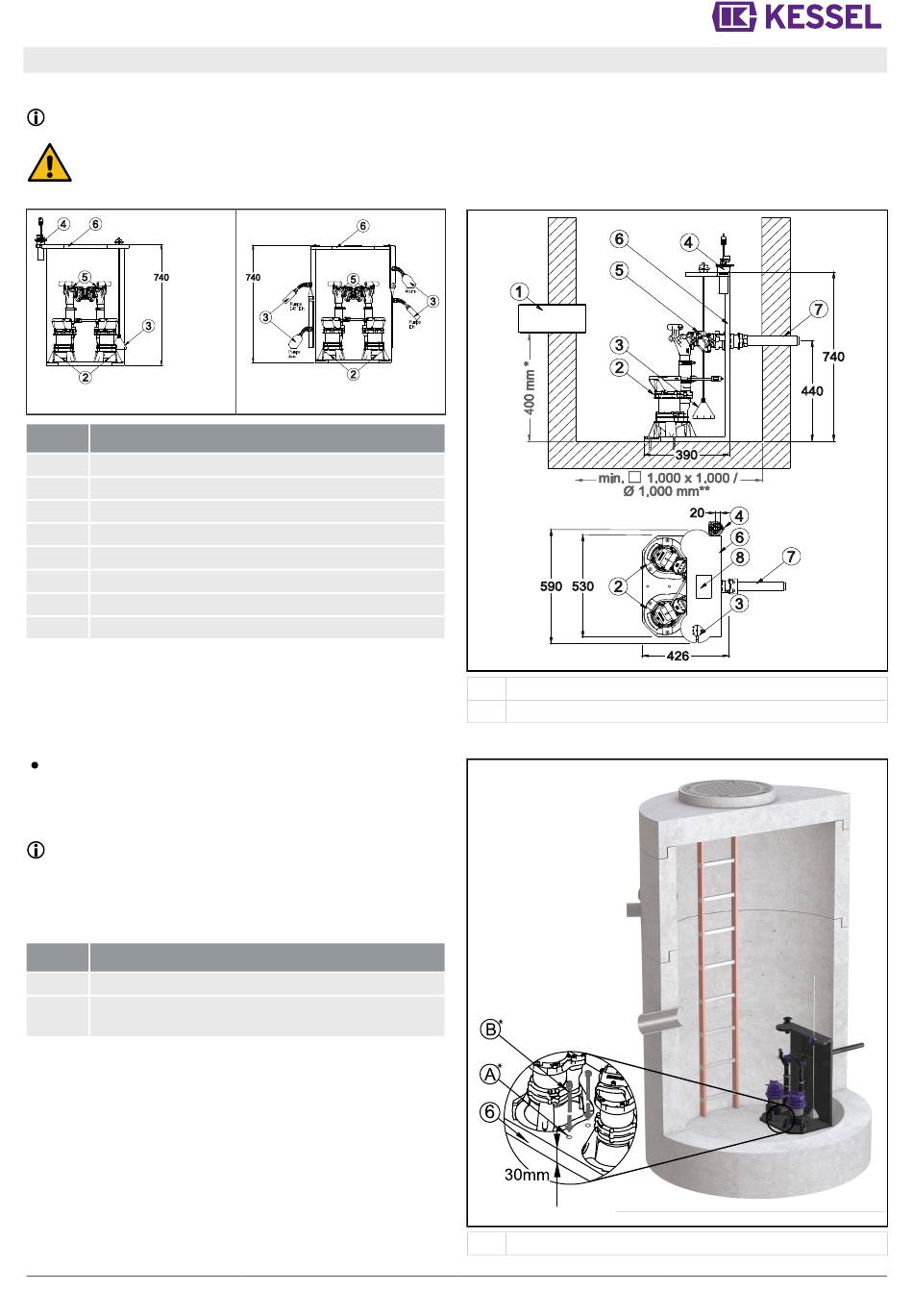

Kessel Aquapump Retrofit GTF1200 Montagehinweis

Montagehinweis Aquapump Retrofit GTF1200
DE: zusätzliche Hinweise zur Montage von Tauchpumpen im bauseitigem Schacht
Der Anlage beiliegende Dokumentation (EBA 016-212) ist zu beachten.
WARNUNG
Beim Betreten des Schachtbauwerkes nicht auf die Anlage treten! Die obere Platte des Haltegestells ist statisch lediglich
zur Aufnahme der Sensortechnik ausgelegt.
Art.-Nr.: 8744004
Pos.Nr. Komponente
(1) Zulauf
(2) Pumpe(n)
(3) Niveauerfassung
(4) optische Sonde für Alarmgebung
(5) Rückschlagklappe
(6) Halteprofil Retrofit (PE-HD, 30mm)
(7) Druckabgang (PVC, DA 40mm)
(8) Typenschild
Montageempfehlung:
Das Halteprofil der Anlage ist bei Bedarf am Schachtboden
zu fixieren. Dazu Pumpengrundplatte [5] eigenständig 2x
durchbohren [A] und mit Hilfe von zwei Verschraubungs-
punkten (bauseitig) [B] am Schachtboden befestigt werden.
Die geeignete Verschraubungsart ist selbstständig zu wäh-
len. Bei der Bohrtiefe ist auf die Wandstärke des bauseitigen
Behälters zu achten.
Wir empfehlen eine korrosionsbeständige Verbindung mittels
Schwerlastanker.
Pos.Nr. Komponente
(A) Bohrloch (2x) in Grundplatte
(B) Schwerlastanker zur Verschraubung am Schachtbo-
den
Hinweis: Darstellungen zeigen Duo-Anlagen. Abmessungen
der Grundplatte für Duo- und Mono-Anlagen ist baugleich. Bei
Mono-Anlagen wird die Pumpe rechts aufgehangen.
016-634
Art.-Nr.: 8744005
Vers.: 1
(*) Mindestzulaufhöhe > 400 mm
(**) Mindestgrundfläche > □ 1.000 x 1.000 / Ø 1.000 mm
(*)
2023/12
bauseitig
