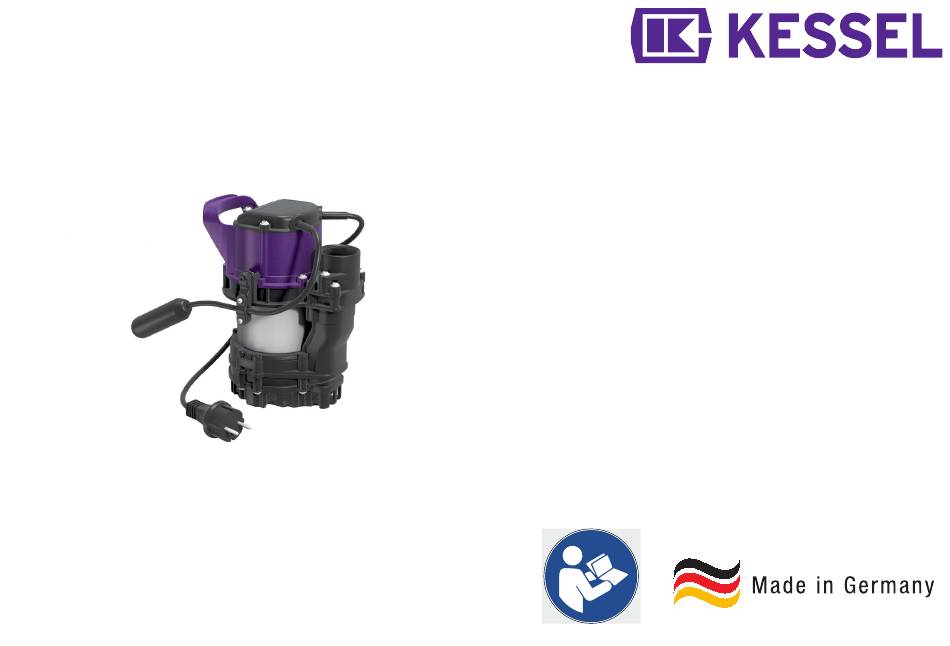

- Seite 1 GTF 500 Originalbetriebsanleitung Original operation manual Notice d´utilisation d´origine Istruzioni per l´uso originali Originele gebruiksaanwijzing Oryginalna instrukcja eksplatacji 12/2018 016-084-01...
-
Seite 2: Inhaltsverzeichnis
Einbau und Bedienungsanleitung Grauwasser-Tauchpumpe mit Freistromrad 500 W (GTF 500) Inhalt Liebe Kundin, lieber Kunde, Hinweise zu dieser Anleitung als Premiumhersteller von innovativen Produkten für die Entwässerungs- technik bietet KESSEL ganzheitliche Systemlösungen und kundenorientierten 2. Sicherheit Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent 2.1 Personal/Qualifikation... -
Seite 3: Hinweise Zu Dieser Anleitung
1. Hinweise zu dieser Anleitung 2. Sicherheit Folgende Darstellungskonventionen erleichtern die Orientierung: Folgende Symbole werden verwendet: Darstellung Erläuterung Zeichen Bedeutung siehe Abbildung 1 Gerät freischalten! Positionsnummer 5 von nebenstehender Abbildung Handlungsschritt in Abbildung ➊➋➌➍➎➏➐➑➒➓ Gebrauchsanweisung beachten 1 Prüfen ob Handsteuerung Handlungsvoraussetzung aktiviert wurde. -
Seite 4: Personal/Qualifikation
Gefahrstoffverordnung oder nationale Entsprechungen. Der Betreiber ist dazu verpflichtet ▶ die Pumpe beim mobilen Einsatz zu beobachten ▶ für sichere Arbeitsbedingungen zu sorgen ▶ eine Sicherheitsunterweisung seiner Mitarbeiter durchzuführen Person freigegebene Tätigkeiten an KESSEL-Produkten Betreiber Mobiler Einsatz, Sichtprüfung Sachkundiger, Wartung, Reinigung... -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise VORSICHT! Verbrennungsgefahr für Hände und Finger Bei Installation, Betrieb, Wartung oder Reparatur der Pumpe sind die Die Pumpe kann während des Betriebes eine hohe Temperatur Unfallverhütungsvorschriften, die in Frage kommenden Normen, Richtlinien entwickeln. sowie die Vorschriften der örtlichen Energie- und Versorgungsunternehmen zu beachten. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die KESSEL-Tauchpumpe ist zum Abpumpen von fäkalienfreiem Abwasser im häuslichen Bereich vorgesehen. Das Wasser kann durch Schwebstoffe oder klei- nere Gegenstände (bis 10 mm Korngröße) verunreinigt sein. Beim Einsatz sind die Sicherheitshinweise, technischen Daten und die Betriebsart zu beachten. -
Seite 7: Technische Daten
3. Technische Daten Angabe GTF 500 Gewicht 6 kg 500W / 360W Leistung P1 / P2 H [ m ] Drehzahl 2850 min -1 Betriebsspannung 230 V; 50 Hz 2,5 A Nennstrom Förderleistung max. 10 m3/h Förderhöhe max. GTF 500 Max. -
Seite 8: Montage
4. Montage Gerät nicht am Kabel ziehen oder tragen! ▶ Pumpe am Haltegriff anfassen und tragen. KESSEL-Tauchpumpen werden mit einem senkrechten Druckanschluss (R 1 1/4“) ausgeliefert. Für zusätzliche Anschlussvarianten kann der beiliegende Schlauchadapter aufgeschraubt werden. Schalthöhe EIN (1) AUS (2) - Seite 9 Druckanschluss herstellen (A - stationärer Einsatz) ▶ Druckleitung (über Rückstauschleife) zum Pumpensumpf verlegen. ▶ Druckleitung an Anschlussstutzen montieren. Druckanschluss herstellen (B - mobiler Einsatz) ▶ Anschlussstutzen demontieren (zwei Schrauben). ▶ Schlauchadapter inklusive Dichtung mittels derselben Schrauben montieren. ▶ Fixierungs-Schelle über das Ende des Druckschlauches ziehen. ▶...
-
Seite 10: Wartung
5. Wartung Die Wartung muss durch einen Fachkundigen durchgeführt werden. Wartungsintervall Das Wartungsintervall lehnt sich an die Vorgaben der Norm für Schwerkraftentwäs- serungsanlagen (EN 12056) an. Zeitraum Anwendungsfall 1 Jahr bei Einfamilienhäusern 1/2 Jahr bei Mehrfamilienhäusern 1/4 Jahr bei gewerblichen Objekten Funktionsprüfung/Reinigung Gerät freischalten! Um die Pumpe vor Ablagerungen und blockierenden Gegenständen zu schützen,... -
Seite 11: Hilfe Bei Störung
Hilfe bei Störung Fehler Ursache Abhilfemaßnahmen • keine Netzspannung vorhanden • Netzspannung prüfen • Hausstrom-Sicherung hat ausgelöst • Sicherung austauschen • Netzleitung beschädigt • Reparatur nur durch Elektrofachkräfte/Servicepartner Pumpe läuft nicht • Deckel mit Schwimmerschalter tauschen (nur Elekt- • Schwimmerschalter defekt rofachkräfte) •... - Seite 62 Registrieren Sie Ihr Produkt online um von einer schnelleren Hilfe zu profitieren! http://www.kessel.de/service/produktregistrierung.html KESSEL AG, Bahnhofstr. 31, 85101 Lenting, Deutschland...
