Installieren Eines Prozessor- Und Kühlkörpermoduls - Dell EMC PowerEdge R540 Installations- Und Servicehandbuch

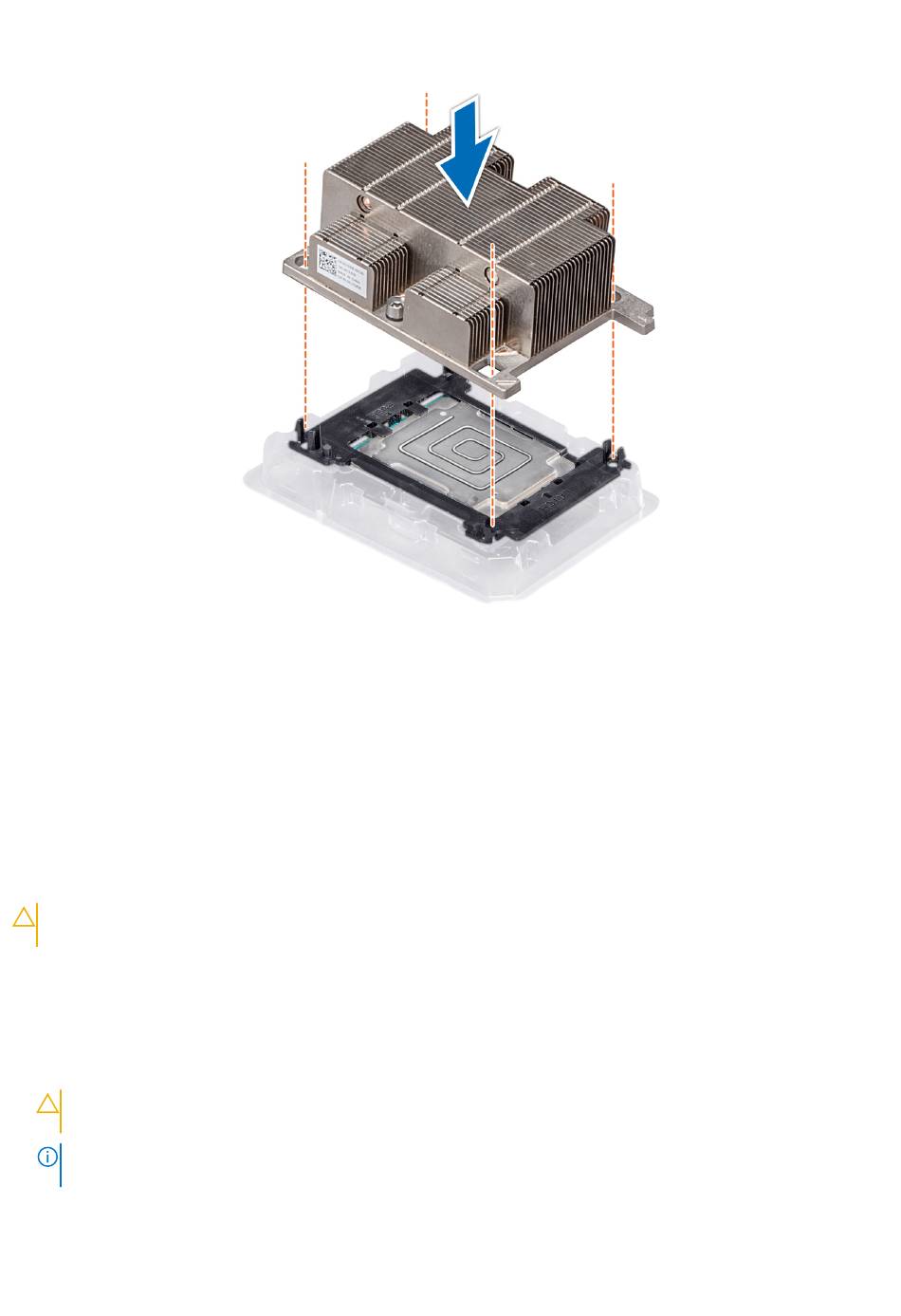

Abbildung 62. Setzen des Kühlkörpers auf den Prozessor ein
Nächste Schritte
1. Installieren eines Prozessor- und Kühlkörpermoduls
2. Installieren des Kühlgehäuses
3. Folgen Sie den Anweisungen unter
Installieren eines Prozessor- und Kühlkörpermoduls
Voraussetzungen
VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor ersetzen möchten. Der
Kühlkörper verhindert eine Überhitzung des Prozessors.
1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in
2. Falls der Staubschutz auf dem Prozessor installiert ist, entfernen Sie ihn.
Schritte
1. Richten Sie die Markierung von Kontaktstift 1 des Kühlkörpers an der Systemplatine aus und setzen Sie das Prozessor- und
Kühlkörpermodul (PHM) dann auf den Prozessorsockel.
VORSICHT: Um eine Beschädigung der Lamellen des Kühlkörpers zu vermeiden, drücken Sie nicht auf die
Kühlkörperlamellen.
ANMERKUNG: Stellen Sie sicher, dass Sie das Prozessor- und Kühlkörpermodul parallel zur Systemplatine halten, um
Beschädigungen an den Komponenten zu vermeiden.
2. Drücken Sie die blauen Halteklammern nach innen, sodass der Kühlkörper einrasten kann.
78 Installieren und Entfernen von Systemkomponenten
auf Seite 78
auf Seite 45
Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 35.
Sicherheitshinweise auf Seite 34.
