5. Kabelführungsklemme

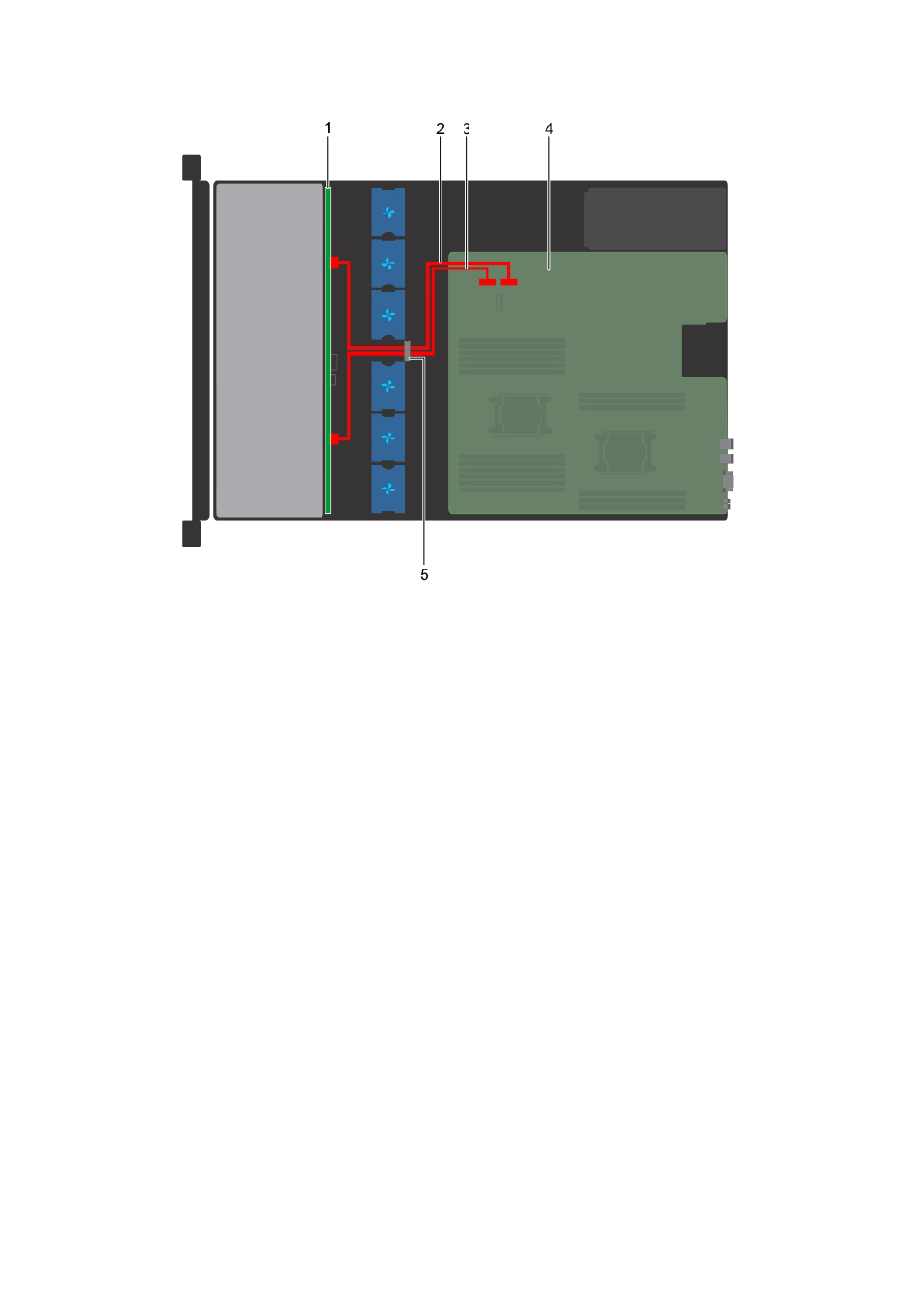

Abbildung 107. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine
1. Laufwerkrückwandplatine
3. SATA-B-Kabel (BP: BP_B zu MB: SATA_B)
5. Kabelführungsklemme
114
Installieren und Entfernen von Systemkomponenten
6. SATA-C-Kabel (BP: BP_C0 zu MB: SATA_C)
2. SATA-A-Kabel (BP: BP_A zu MB: SATA_A)
4. Systemplatine
