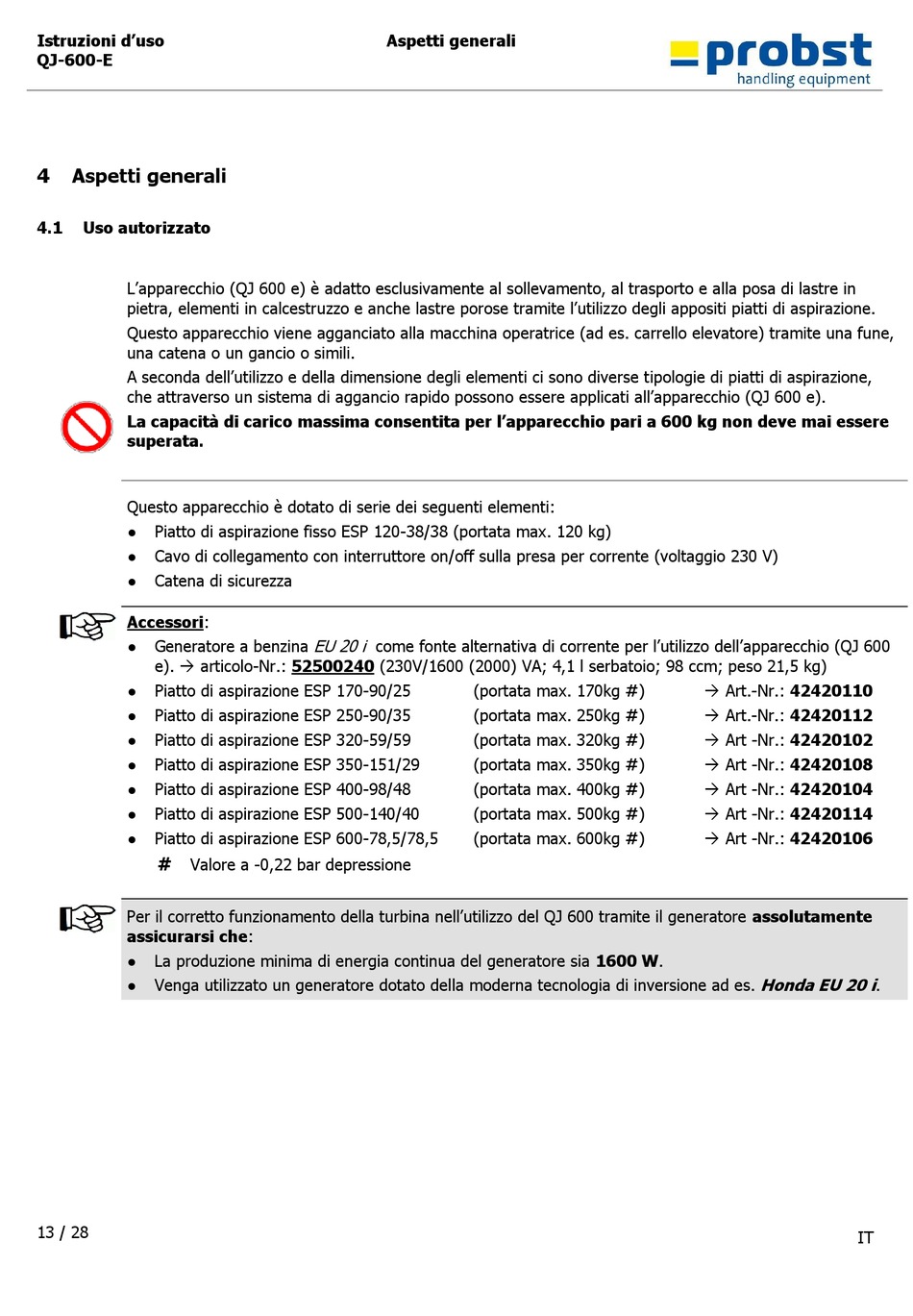

Istruzioni d'uso
QJ-600-E
Pos: 6 /03 Allgem eines/01 Bestimmungsgem äßer Ei nsatz/01 Bestimmungsgem äßer Ei nsatz (Pflicht -Module) /x _KÜ_ Allgemei nes @ 0\m od14_4.docx @ 6411 @ 1 @ 1
4

Aspetti generali

Pos: 7 /03 Allgem eines/01 Bestimmungsgem äßer Ei nsatz/01 Bestimmungsgem äßer Ei nsatz (Pflicht -Module) /Ü_Bestimmungs gem äßer Einsatz @ 1\m od350_4.docx @ 6439 @ @ 1
4.1

Uso autorizzato

Pos: 8 /99 ger ätespez. Module/ PG2 Vak uum-V erlegesysteme/ 52400033 QJ 600 e/Best gem. Einsatz_Q J 600 e (52400033) @ 3\mod_1258450305009_4.docx @ 29466 @ @ 1
L'apparecchio (QJ 600 e) è adatto esclusivamente al sollevamento, al trasporto e alla posa di lastre in
pietra, elementi in calcestruzzo e anche lastre porose tramite l'utilizzo degli appositi piatti di aspirazione.
Questo apparecchio viene agganciato alla macchina operatrice (ad es. carrello elevatore) tramite una fune,
una catena o un gancio o simili.
A seconda dell'utilizzo e della dimensione degli elementi ci sono diverse tipologie di piatti di aspirazione,
che attraverso un sistema di aggancio rapido possono essere applicati all'apparecchio (QJ 600 e).
La capacità di carico massima consentita per l'apparecchio pari a 600 kg non deve mai essere
superata.
Questo apparecchio è dotato di serie dei seguenti elementi:
● Piatto di aspirazione fisso ESP 120-38/38 (portata max. 120 kg)
● Cavo di collegamento con interruttore on/off sulla presa per corrente (voltaggio 230 V)
● Catena di sicurezza
Accessori:
● Generatore a benzina
e).  articolo-Nr.: 52500240 (230V/1600 (2000) VA; 4,1 l serbatoio; 98 ccm; peso 21,5 kg)
● Piatto di aspirazione ESP 170-90/25
● Piatto di aspirazione ESP 250-90/35
● Piatto di aspirazione ESP 320-59/59
● Piatto di aspirazione ESP 350-151/29
● Piatto di aspirazione ESP 400-98/48
● Piatto di aspirazione ESP 500-140/40
● Piatto di aspirazione ESP 600-78,5/78,5
#
Valore a -0,22 bar depressione
Per il corretto funzionamento della turbina nell'utilizzo del QJ 600 tramite il generatore assolutamente
assicurarsi che:
● La produzione minima di energia continua del generatore sia 1600 W.
● Venga utilizzato un generatore dotato della moderna tecnologia di inversione ad es.
13 / 28
Aspetti generali
EU 20 i come fonte alternativa di corrente per l'utilizzo dell'apparecchio (QJ 600
(portata max. 170kg #)
(portata max. 250kg #)
(portata max. 320kg #)
(portata max. 350kg #)
(portata max. 400kg #)
(portata max. 500kg #)
(portata max. 600kg #)
 Art.-Nr.: 42420110
 Art.-Nr.: 42420112
 Art -Nr.: 42420102
 Art -Nr.: 42420108
 Art -Nr.: 42420104
 Art -Nr.: 42420114
 Art -Nr.: 42420106
Honda EU 20 i
.
IT
