2 Kennzeichnungen am Gerät

2.1 Typenschild des Ventils

21
16
4
6
10 11
1
8
20
5
22

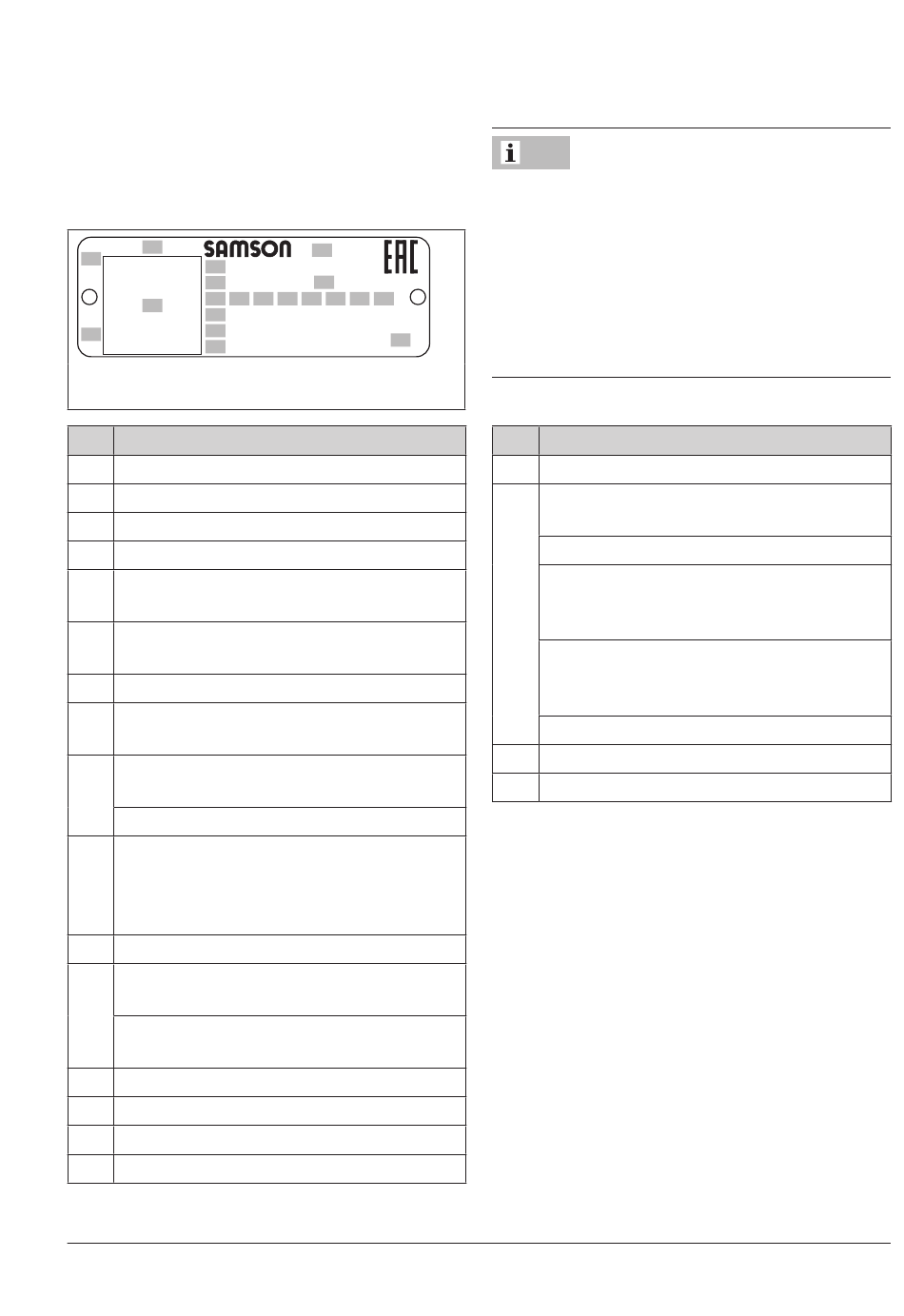

Bild 2-1: Beschriftungspositionen des Typen-
schilds am Ventil
Pos. Bedeutung der Beschriftungsposition
1 DataMatrix-Code
2 Typenbezeichnung
4 Werkstoff
5 Monat und Baujahr
6 Nennweite:
DIN: DN · ANSI: NPS · JIS: DN
7 Nenndruck:
DIN: PN · ANSI: CL · JIS: K
8 Auftragsnummer/Pos.
10 Durchflusskoeffizient:
DIN: KVS-Wert · ANSI/JIS: CV-Wert
11 Kennlinie:
LIN: linear ·
NO/NC: Auf/Zu-Betrieb
12 Sitz-Kegel-Abdichtung:
ME: metallisch · ST: metall. Grundwerkstoff
· PT: weichdichtend PTFE ·
stellitiert
®
PK: weichdichtend PEEK
13 Sitzcode (Garniturwerkstoff): auf Anfrage
14 Druckentlastung:
DIN: D · ANSI/JIS: B
Ausführung:
M: Mischventil · V: Verteilerventil
15 nicht belegt
16 Produktionsland
17 nicht belegt
18 nicht belegt
EB 8026
2
7
12 13 14 15 17 18
19
Kennzeichnungen am Gerät
Info
Das Bild 2-1 und die Tabelle der Beschrif-
tungspositionen zeigen eine allgemeine
Übersicht aller Merkmale und möglichen
Ausprägungen auf einem Ventil-Typenschild.
Auf dem Typenschild des einzelnen Ventils
sind nur die kennzeichnenden Positionen des
Typs 3244 abgebildet.
Pos. Bedeutung der Beschriftungsposition
19 CE-Zeichen
20 Kennnummer der benannten Stelle, Prüf-
büro
PED: Druckgeräterichtlinie
G1/G2: Gase und Dampf
Fluidgruppe 1 = gefährlich
Fluidgruppe 2 = ungefährlich
L1: Flüssigkeiten
Fluidgruppe 1 = gefährlich
Fluidgruppe 2 = ungefährlich
I/II/III: Kategorie 1 bis 3
21 Seriennummer
22 NE 53 (NAMUR-Empfehlung)
