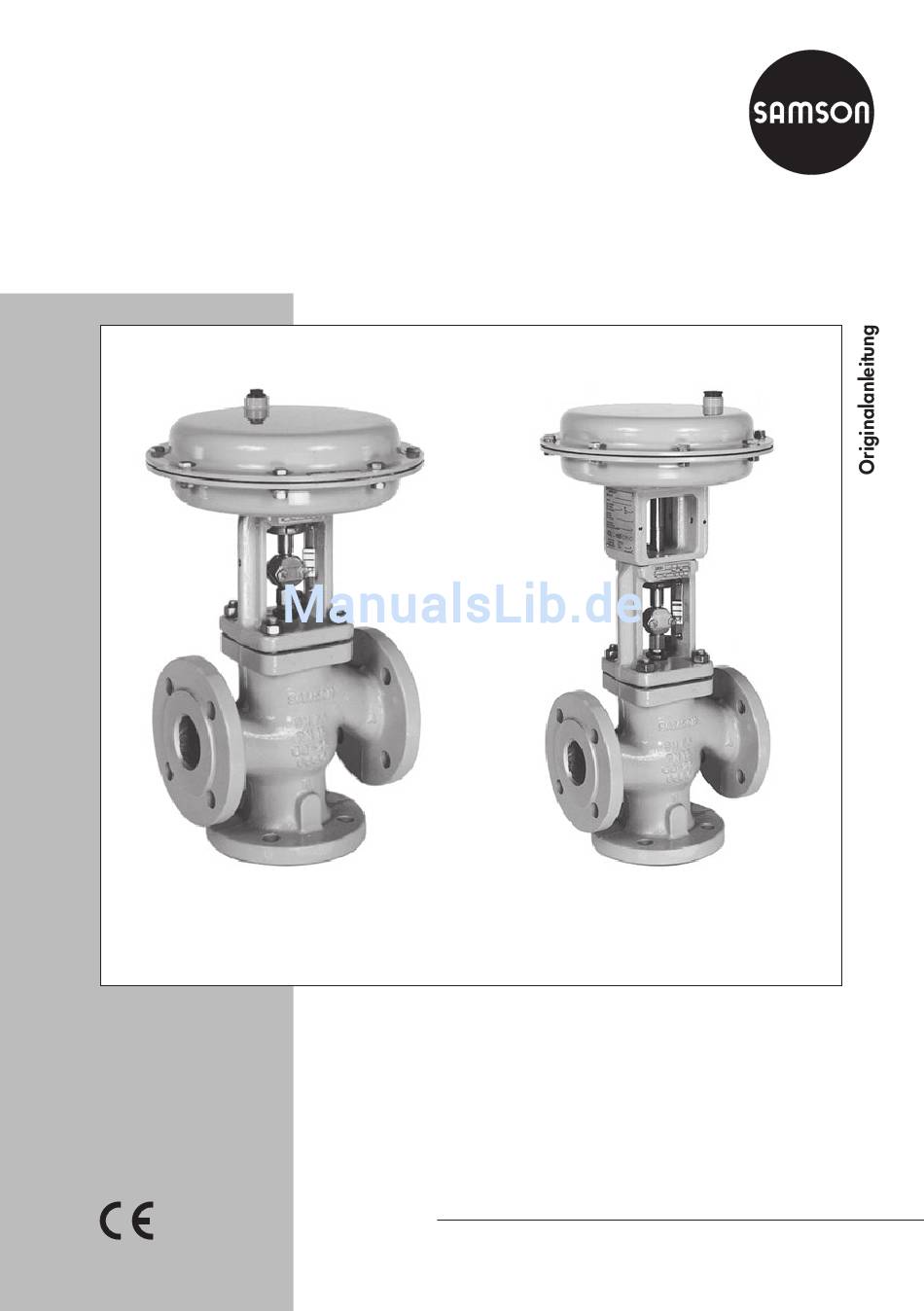

Ventil Typ 3244
zur Kombination mit Antrieben,
z. B. pneumatische Antriebe Typ 3271 oder Typ 3277
DIN- und ANSI-Ausführung

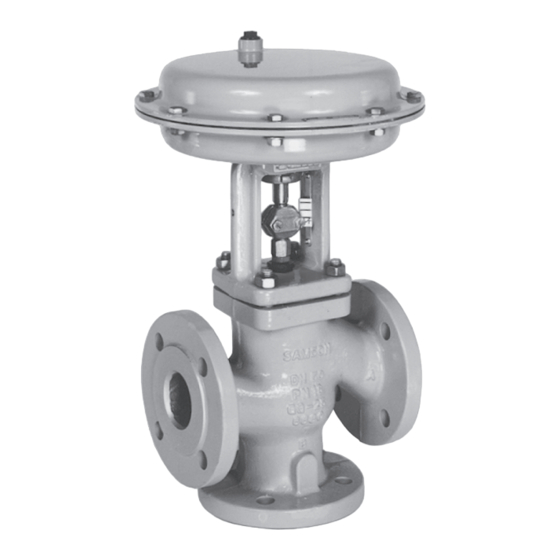

Ventil Typ 3244 mit Antrieb Typ 3271 (links) und Antrieb Typ 3277 (rechts)
Einbau- und
Bedienungsanleitung
EB 8026
Ausgabe August 2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson 3244

Inhaltszusammenfassung für Samson 3244

  • Seite 1 Ventil Typ 3244 zur Kombination mit Antrieben, z. B. pneumatische Antriebe Typ 3271 oder Typ 3277 DIN- und ANSI-Ausführung Ventil Typ 3244 mit Antrieb Typ 3271 (links) und Antrieb Typ 3277 (rechts) Einbau- und Bedienungsanleitung EB 8026 Ausgabe August 2016...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Schutzmaßnahmen ...........5 Hinweise zu möglichen schweren Personenschäden ..........8 Hinweise zu möglichen Personenschäden ............8 Hinweise zu möglichen Sachschäden ...............9 Kennzeichnungen am Gerät .................12 Typenschild des Ventils .................12 Typenschild des Antriebs................13 Werkstoffkennzeichnung ................13 Aufbau und Wirkungsweise .................14 Sicherheitsstellungen ..................14 Varianten ....................16 Technische Daten ..................16 Vorbereitende Maßnahmen .................20...
  • Seite 4 Inhalt Stopfbuchspackung austauschen ..............35 7.2.1 Normalausführung ..................36 7.2.2 Ausführung mit Isolierteil ................37 Sitz und Kegel austauschen ................38 Für den Rückversand vorbereiten ..............39 Ersatzteile und Verbrauchsgüter bestellen ............39 Störungen ....................40 Fehler erkennen und beheben ...............40 Notfallmaßnahmen durchführen ..............41 Außerbetriebnahme und Demontage ............42 Außer Betrieb nehmen ..................42 Ventil aus der Rohrleitung ausbauen ..............42 Antrieb demontieren ..................42...

  • Seite 5: Sicherheitshinweise Und Schutzmaßnahmen

    1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Das SAMSON-Dreiwegeventil Typ 3244 ist in Kombination mit einem Antrieb, z. B. dem pneumatischen Antrieb Typ 3271 oder Typ 3277, für den Einsatz als Misch- oder Verteilven- til in der Verfahrenstechnik und im Anlagenbau bestimmt. Das Ventil und seine Antriebe sind für genau definierte Bedingungen ausgelegt (z. B.
  • Seite 6 Voraussetzungen entspricht. Schutzeinrichtungen Bei Ausfall der Hilfsenergie nimmt das Stellventil selbsttätig eine bestimmte Sicherheitsstellung ein (vgl. Kap. 3.1). Die Sicherheitsstellung entspricht der Wirkrichtung und ist bei SAMSON- Antrieben auf dem Typenschild des Antriebs eingetragen (vgl. Antriebsdokumentation). Warnung vor Restgefahren Um Personen- oder Sachschäden vorzubeugen, müssen Betreiber und Bedienpersonal Ge- fährdungen, die am Stellventil vom Durchflussmedium und Betriebsdruck sowie vom Stell-...
  • Seite 7 Sicherheitshinweise und Schutzmaßnahmen den geltenden Vorschriften bezüglich Arbeitssicherheit und Unfallverhütung vertraut sein und diese einhalten. Mitgeltende Normen und Richtlinien Die Stellventile erfüllen die Anforderungen der europäischen Druckgeräterichtlinie 2014/68/EU. Bei Ventilen, die mit der CE-Kennzeichnung versehen sind, gibt die Konformi- tätserklärung Auskunft über das angewandte Konformitätsbewertungsverfahren. Die entspre- chende Konformitätserklärung steht im Anhang dieser EB zur Verfügung (vgl.

  • Seite 8: Hinweise Zu Möglichen Schweren Personenschäden

    Sicherheitshinweise und Schutzmaßnahmen 1.1 Hinweise zu möglichen schweren Personenschäden GEFAHR Berstgefahr des Druckgeräts! Stellventile und Rohrleitungen sind Druckgeräte. Jedes unsachgemäße Öffnen kann zum Zerbersten von Stellventil-Bauteilen führen. Î Vor Arbeiten am Stellventil betroffene Anlagenteile und Ventil drucklos setzen. Î Aus betroffenen Anlagenteilen und Ventil Medium entleeren. Î...

  • Seite 9: Hinweise Zu Möglichen Sachschäden

    Stellventile, die mit Antrieben mit vorgespannten Antriebsfedern ausgestattet sind, ste- hen unter mechanischer Spannung. Diese Stellventile sind bei Kombination mit pneuma- tischen SAMSON-Antrieben erkennbar an den verlängerten Schrauben an der Unter- seite des Antriebs. Î Vor Arbeiten am Antrieb Kraft der Federvorspannung aufheben, vgl. zugehörige Antriebsdokumentation.
  • Seite 10 Î Anzugsmomente einhalten, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Werkzeuge! Für Arbeiten am Ventil werden bestimmte Werkzeuge benötigt. Î Nur von SAMSON zugelassene Werkzeuge verwenden, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Schmiermittel! Der Werkstoff des Ventils erfordert bestimmte Schmiermittel. Ungeeignete Schmiermittel können die Oberfläche angreifen und beschädigen.
  • Seite 11 EB 8026...

  • Seite 12: Kennzeichnungen Am Gerät

    Kennzeichnungen am Gerät 2 Kennzeichnungen am Gerät 2.1 Typenschild des Ventils SAMSON Bild 1: Typenschild Ventil 1…5 14 15 16 17 18 1…5 PED (Pressure Equipment Directive – Druckgeräterichtlinie), Art. 4, Abs. 3 Kennnummer der benannten Stelle, Fluidgruppe und Kategorie Typenbezeichnung...

  • Seite 13: Typenschild Des Antriebs

    Die Ventile sind an Sitz und Kegel mit der Artikelnummer gekennzeichnet. Der Werk- stoff kann unter Angabe dieser Artikelnum- mer bei SAMSON erfragt werden. Zusätz- lich wird zur Identifikation des Garniturwerk- stoffs ein Sitzcode verwendet. Dieser wird auf dem Typenschild unter „Sitzcode“...

  • Seite 14: Aufbau Und Wirkungsweise

    3 Aufbau und Wirkungsweise der gewählten Wirkrichtung fährt die An- triebsstange ein oder aus. Dies verändert die Der Typ 3244 ist ein Dreiwegeventil, das Stellung des Kegels zu den Sitzen, was wie- entweder als Misch- oder als Verteilventil ar- derum die Durchflussmenge bestimmt.
  • Seite 15 Aufbau und Wirkungsweise Bild 4: Ventil Typ 3244 als Verteilventil Bild 3: Ventil Typ 3244 als Mischventil mit pneumatischem Antrieb Typ 3271 A26/27 EB 8026...

  • Seite 16: Varianten

    Verfügung. oder einer Metallbalgabdichtung ergänzt werden. Konformität Antriebe Das Ventil Typ 3244 ist sowohl CE- als auch EAC-konform. In dieser EB wird die bevorzugte Kombinati- on des Ventils mit einem pneumatischen An- trieb Typ 3271 oder Typ 3277 beschrieben. Der pneumatische Antrieb (mit oder ohne...
  • Seite 17 Maße und Gewichte Tabelle 1 bis Tabelle 4 geben einen Überblick über die Maße und Gewichte für das Ventil Typ 3244 in Normalausführung sowie in der Ausführung mit Isolier- oder Balgteil. Die Längen und Höhen sind in den Maßbildern auf S. 19 definiert. Info Für Antriebe gilt die zugehörige Antriebsdokumentation, z. B.
  • Seite 18 Aufbau und Wirkungsweise Tabelle 2: Maße Ventil Typ 3244 für Normalausführung (ANSI‑Ausführung) Ventil ½ ¾ 1½ 2½ Class 150 7,25 7,25 7,25 8,75 10,00 10,88 11,75 13,88 17,75 Class 300 7,50 7,62 7,75 9,25 10,50 11,50 12,50 14,50 18,62 9,25 10,63 14,17 14,76 225,50 Class 150...
  • Seite 19 Aufbau und Wirkungsweise Maßbilder Typ 3244 in Normalausführung Typ 3244 mit Isolier- oder Balgteil Tabelle 4: Gewichte Ventil Typ 3244 · ohne Antrieb Ventil ½ ¾ – 1½ 2½ – Normalausfüh- rung 15,5 17,5 28,7 37,5 IT/BT kurz 46,3 50,7 Ausf. IT/BT lang lbs 28,7 30,9...

  • Seite 20: Vorbereitende Maßnahmen

    Schutzkappen erst direkt vor dem Einbau in die Rohrleitung entfernen. Beschädigung des Stellventils durch unsach- gemäße Befestigung der Anschlagmittel! Die angeschweißte Hebeöse an SAMSON‑ Antrieben dient nur zur Montage und De- montage des Antriebs sowie zum Heben des Antriebs ohne Ventil. Diese Hebeöse ist nicht...

  • Seite 21: Transportieren

    Vorbereitende Maßnahmen zum Heben eines vollständigen Stellventils − Bei Stellventilen in der Normalausfüh- vorgesehen. rung beträgt die zulässige Transporttem- − Beim Anheben des Stellventils sicherstellen, peratur –20 bis +65 °C (–4 bis dass die gesamte Last von den Anschlag- +149 °F). mitteln getragen wird, die am Ventilgehäu- se befestigt sind.

  • Seite 22: Lagern

    Stellventil heben 1. Je eine Hebeschlinge an den Flanschen Tipp des Gehäuses und am Tragmittel (z. B. SAMSON empfiehlt, als Tragmittel einen Ha- Haken) des Krans oder Gabelstaplers ken mit Sicherheitsverschluss zu verwenden anschlagen, vgl. Bild 5. (vgl. Bild 5). Der Sicherheitsverschluss ver- 2.

  • Seite 23: Montage Vorbereiten

    Schraubverbindungen auf korrekte An- zu vermeiden, Elastomere nicht aufhän- zugsmomente prüfen (vgl. u AB 0100). gen oder knicken. Durch den Transport können sich Bauteile − SAMSON empfiehlt für Elastomere eine lösen. Lagertemperatur von 15 °C (59 °F). − Elastomere getrennt von Schmiermitteln, Chemikalien, Lösungen und Brennstoffen lagern.

  • Seite 24: Montage Und Inbetriebnahme

    HINWEIS Beschädigung des Stellventils durch ungeeig- Tipp nete Werkzeuge! In der Regel handelt es sich dabei um das Nur von SAMSON zugelassene Werkzeuge größte V‑Port‑Segment. verwenden, vgl. u AB 0100. 2. Beim Anbau des Antriebs sicherstellen, dass das V-Port-Segment, das als Erstes öffnet, zum seitlichen Ventilausgang (AB)

  • Seite 25: Ventil In Die Rohrleitung Einbauen

    Bild 6. Antrieb demontiert werden, vgl. zugehöri- ge Antriebsdokumentation. Einbaulage − Durch Vorspannen der Antriebsfedern SAMSON empfiehlt, das Stellventil generell kann die Stellkraft an einem pneumati- so einzubauen, dass der Antrieb senkrecht schen Antrieb erhöht oder der Hubbereich nach oben zeigt.

  • Seite 26: Zusätzliche Einbauten

    Zusätzliche Einbauten tungen das Ansaugen von Luft (Schutz vor Unterdruck im Gerät). Schmutzfänger Î Entlüftung auf die Seite führen, die dem SAMSON empfiehlt, vor dem Ventilgehäuse Arbeitsplatz des Bedienpersonals abge- einen SAMSON-Schmutzfänger einzubauen. wendet ist. Ein Schmutzfänger verhindert, dass Fest-...
  • Seite 27 Montage und Inbetriebnahme Mischbetrieb Verteilbetrieb Temperaturregelung Q = konstant Durchflussregelung Q = 0 bis 100 % Sicherheitsstellung: FA = Antriebsstange ausfahrend, FE = Antriebsstange einfahrend Beim Heizen mit FA wird in der Sicherheitsstellung das Heizmedium (Vorlauf) abgesperrt, beim Kühlen mit FE wird die Kühlung aufrechterhalten. Heizen mit Mischventil FA oder Kühlen mit Mischventil FE Einbau im Vorlauf Einbau im Rücklauf...

  • Seite 28: Stellventil Einbauen

    Um die Quetschgefahr durch bewegliche Tei- le (Antriebs- und Kegelstange) zu reduzie- Absperrventile ren, kann ein Greifschutz eingebaut werden. SAMSON empfiehlt, vor dem Schmutzfänger und hinter dem Stellventil je ein Absperrven- 5.2.3 Stellventil einbauen til einzubauen. 1. Absperrventil in der Rohrleitung für die Isolierung Dauer des Einbaus schließen.

  • Seite 29: Kurzprüfungen Durchführen

    Die Durchführung der Druckprobe liegt in der Verantwortung des Anlagenbetreibers. 1. Gewindebuchse schrittweise im Uhrzei- Der After Sales Service von SAMSON unter- gersinn anziehen, bis die Stopfbuchspa- stützt Sie bei der Planung und Durchführung ckung abdichtet. einer auf Ihre Anlage abgestimmten Druck- probe.

  • Seite 30: Betrieb

    Betrieb 6 Betrieb 6.1 Im Handbetrieb arbeiten Sobald die Tätigkeiten zu Montage und Inbe- Bei Antrieben mit Handverstellung kann das triebnahme (vgl. Kap. 5) abgeschlossen sind, Ventil bei Ausfall der Hilfsenergie manuell ist das Ventil betriebsbereit. geöffnet oder geschlossen werden. Î Für den normalen Regelbetrieb Handrad WARNUNG in die neutrale Stellung bringen.
  • Seite 31 EB 8026...

  • Seite 32: Instandhaltung

    Ventilbauteile und Rohrleitung können im Be- Tipp trieb sehr heiß oder sehr kalt werden und Der After Sales Service von SAMSON unter- bei Berührung zu Verbrennungen führen. stützt Sie bei der Erstellung eines auf Ihre − Bauteile und Rohrleitungen abkühlen las- Anlage abgestimmten Prüfplans.

  • Seite 33: Flachdichtung Austauschen

    Service von SAMSON kontaktieren. tel verwenden, vgl. u AB 0100. 7.1.1 Normalausführung Info 1. Antrieb vom Ventil nehmen, vgl. zugehö- Das Stellventil wurde von SAMSON vor Aus- rige Antriebsdokumentation. lieferung geprüft. 2. Gehäusemuttern (14) schrittweise über − Durch Öffnen des Ventils verlieren be- Kreuz lösen.
  • Seite 34 5 Kegel (mit Kegelstange) 17 Flachdichtung A7 Antriebsstange (Gehäusedichtung) 8 Gewindebuchse A8 Ringmutter (Packungsmutter) 21 Isolierteil A26/ Kupplungsschellen 9 Kupplungsmutter 25 Kegelstangenverlängerung Bild 7: Typ 3244 als Mischventil in Normalausführung mit Antrieb Typ 3271 (links) und Typ 3244 als Verteilventil in Ausführung mit Isolierteil (rechts) EB 8026...

  • Seite 35: Ausführung Mit Isolier- Oder Balgteil

    Für den Austausch der Stopfbuchspackung (5) auf das Gehäuse setzen. bei anderen Ausführungen After Sales Ser- Mischventil mit V-Port-Kegel: Baugruppe vice von SAMSON kontaktieren. so auf das Gehäuse setzen, dass das größte V-Port-Segment des Kegels zum sietlichen Ventilausgang (AB) zeigt, vgl.

  • Seite 36: Normalausführung

    Instandhaltung 7.2.1 Normalausführung 13. Verteilventil: Kegel (5) fest in den oberen Sitz (4) drücken. Packung Standard (PTFE) Mischventil: Kegel (5) fest in den unteren Sitz (141) drücken. 1. Antrieb vom Ventil nehmen, vgl. zugehö- Dabei Flansch (2) mit Gehäusemuttern rige Antriebsdokumentation. (14) befestigen.

  • Seite 37: Ausführung Mit Isolierteil

    Instandhaltung 15.1 15.2 Flansch Kegel mit Kegelstange Gewindebuchse (Packungsmutter) Feder Scheibe Packung (vollständig) 15.1 Distanzscheibe mit Haltering 15.2 Dichtringe Packungsringe Bild 8: Stopfbuchspackung Standard (links) und ADSEAL‑Packung (rechts) 5. Vorgehen wie im Abschnitt „Packung 3. Gewindebuchse (8) herausdrehen. Standard (PTFE)“ Punkt 13 bis 17 be- 4.

  • Seite 38: Sitz Und Kegel Austauschen

    13. Kontermutter (10) und Kupplungsmutter Für den Austausch von Sitz und Kegel beim (9) lose auf Kegelstange schrauben. Dreiwegeventil After Sales Service von 14. Antrieb montieren, vgl. zugehörige An- SAMSON kontaktieren. triebsdokumentation. 15. Signalbereichsanfang oder -ende einstel- len, vgl. zugehörige Antriebsdokumenta- tion.

  • Seite 39: Für Den Rückversand Vorbereiten

    Defekte Ventile können zur Reparatur an Auskunft über Ersatzteile, Schmiermittel und SAMSON gesendet werden. Werkzeuge erteilen Ihre SAMSON-Vertre- tung und der After Sales Service von Beim Rückversand an SAMSON wie folgt SAMSON. vorgehen: Ersatzteile 1. Stellventil außer Betrieb nehmen, vgl.

  • Seite 40: Störungen

    Störungen Abhilfe schaffen zu können. Die Erstellung ei- nes entsprechenden Prüfplans obliegt dem Anlagenbetreiber. Tipp Der After Sales Service von SAMSON unterstützt Sie bei der Erstellung eines auf Ihre Anlage abgestimmten Prüfplans. 8.1 Fehler erkennen und beheben Fehler Mögliche Ursache...

  • Seite 41: Notfallmaßnahmen Durchführen

    1. Absperrventile vor und hinter dem Ventil schließen, sodass kein Medium mehr durch das Ventil fließt. 2. Ventil auf Beschädigungen prüfen. Ggf. After Sales Service von SAMSON kon- taktieren. Wiederinbetriebnahme nach Störungen Î Absperrventile langsam öffnen. Medium langsam einfließen lassen.

  • Seite 42: Außerbetriebnahme Und Demontage

    Außerbetriebnahme und Demontage 9 Außerbetriebnahme und 9.1 Außer Betrieb nehmen Demontage Um das Stellventil für Instandhaltungs- und Reparaturarbeiten oder die Demontage au- ßer Betrieb zu nehmen, folgende Schritte GEFAHR ausführen: Berstgefahr des Druckgeräts! Stellventile und Rohrleitungen sind Druckge- 1. Absperrventile vor und hinter dem Ventil räte.

  • Seite 43: Anhang

    Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samson.de erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samson.de oder in einem SAMSON- Produktkatalog zur Verfügung.
  • Seite 44 Modul/Module A SAMSON erklärt in alleiniger Verantwortung für folgende Produkte/explaines in sole resposibility for the following products: Geräte/Devices Bauart/Series Typ/Type Ausführung/Version DIN, Gehäuse GG/Cast iron-Body DN65-125, Gehäuse GGG/Sph. gr. iron- Durchgangsventil/Globe Valve 3241 Body DN50-80, Fluide/Fluids G2, L1, L2 DIN, Geh. Stahl u.a./Body Steel etc., DN40-100,...
  • Seite 45 Modul/Module H / N° CE-PED-H-SAM 001-13-DEU SAMSON erklärt in alleiniger Verantwortung für folgende Produkte/explaines in sole resposibility for the following products: Geräte/Devices Bauart/Series Typ/Type Ausführung/Version DIN, Gehäuse GG/Cast iron-Body ab/from DN150, Gehäuse GGG/Sph. gr. iron-Body ab/from DN100, Fluide/Fluids G2, L1, L2...
  • Seite 46 Modul/Module H / N° CE-PED-H-SAM 001-13-DEU SAMSON erklärt in alleiniger Verantwortung für folgende Typen / explaines in sole resposibility for the following products: Ventile für elektrische Stellgeräte / Globe and three-way valves equipped with electric actuators Typ / Type 3213, 3222 (Erz.-Nr. / Model No.. 2710); 3323, 3535 (2803); 3213, 3531 (2811); 3214 (2814); 2423E (2823); 241 (3241); 244 (3244);...
  • Seite 47 Modul/Module H / N° CE-PED-H-SAM 001-13-DEU SAMSON erklärt in alleiniger Verantwortung für folgende Typen / explaines in sole resposibility for the following products: Ventile für elektrische Antriebe / Globe and three-way valves equipped with electric actuators Typ / Type 3213, 3222 (Erz.-Nr. / Model No. 2710); 3226, 3260* (2713*); 3323, 3535 (2803); 3213, 3531 (2811); 3214 (2814); 2423E (2823);...
  • Seite 48 EB 8026...

  • Seite 49: Ersatzteile

    Anhang 10.3 Ersatzteile Gehäuse Führungsbuchse (Balgteil) Flansch Kegelstangenverlängerung Sitz (oben) Schild (Balg- oder Isolierteil) Kegel (mit Kegelstange) Sicherungsscheiben Führungsbuchse (Flansch) Schraube Gewindebuchse (Packungsmutter) Mutter Kupplungsmutter Kegelstange mit Abdichtungsmetallbalg Kontermutter Dichtung Feder Mutter Scheibe Verschlussschraube mit Flachdichtring Stehbolzen Typenschild Gehäusemutter Kerbnagel Packung vollständig Schraube V-Ring-Packung...
  • Seite 50 EB 8026...
  • Seite 51 EB 8026...
  • Seite 52 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 8026 samson@samson.de · www.samson.de...
