- Seite 1 Axon DTH1620 ® Themed-Attraction- Verstärker Benutzerhandbuch Modell: DTH1620 TD-001622-04-A *TD-001622-04*...
-
Seite 2: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind. -
Seite 3: Wartung Und Reparaturen
Wenn Sie elektronische Geräte entsorgen möchten, wenden Sie sich an Ihren Händler oder Lieferanten, um weitere Informationen zu erhalten. RoHS-Hinweise Die QSC-DTH1620 Verstärkerserie erfüllt die „China RoHS“-Richtlinien. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen Hoheitsgebieten vorgesehen: QSC DTH1620 und DTH1620 Verstärkerserie... -
Seite 4: 海拔和热带条件
Nur für den sicheren Einsatz unter 2000 m über dem Meeresspiegel 仅适用于海拔2000 m 以下地区安全使用 geeignet Nur für den sicheren Einsatz in nicht-tropischen Klimazonen geeignet 仅适用于非热带气候条件下地区安全使用 Garantie Besorgen Sie sich eine Kopie der beschränkten QSC-Garantie auf der QSC-Website unter www.qsc.com. Lieferumfang Ein DTH1620 Verstärker TD-001622-04-A... -
Seite 5: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Axon DTH1620 Befehlsprotokoll . - Seite 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 QSC kontaktieren .
-
Seite 7: Einführung

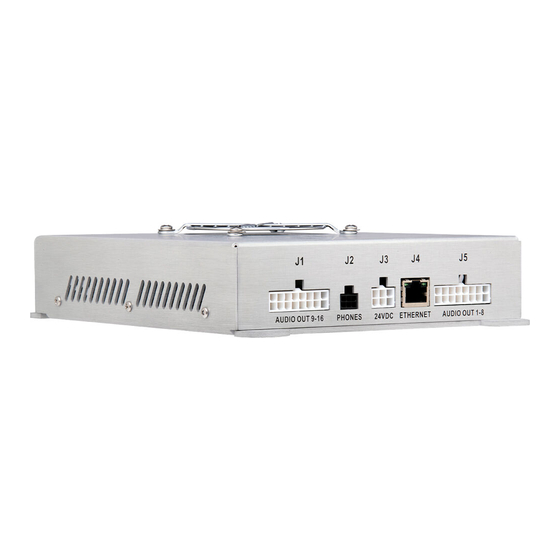

Einführung Der Attero Tech von QSC DTH1620 ist ein 16 Kanal x 20 W-Dante/AES67-Verstärker, der für Themed-Entertainment- und Immersion- Theater-Anwendungen entwickelt wurde. Es zeichnet sich durch ein robustes Design und einen kompakten Formfaktor aus, der eine kostengünstige Unterstützung von Netzwerk-Audioverstärkung für einzelne Rides oder Attraktionen ermöglicht. Der DTH1620 unterstützt sowohl traditionelle passive Lautsprechertreiber als auch haptische Wandler für spezielle Audioanwendungen, die eine hohe... -
Seite 8: Anschluss-Stiftausgänge
Anschluss-Stiftausgänge Audio-Ausgang – J1 Stift Stift Kanal- Kanal-Nummern Kanal 9 Aus+ 9 Aus- 10 Aus+ 10 Aus- 11 Aus+ 11 Aus- Stift-Nummern 12 Aus+ 12 Aus- 13 Aus+ 13 Aus- 14 Aus+ 14 Aus- 15 Aus+ 15 Aus- 16 Aus+ 16 Aus- —... -
Seite 9: Netzwerk-Schnittstelle - J4
Netzwerk-Schnittstelle – J4 Stift Beschreibung DATEN_A+ DATEN_A- DATEN_B+ DATEN_C+ DATEN_C- DATEN_B- 8 7 6 5 4 3 2 1 DATEN_D+ DATEN_D- — Tabelle 4 — Audio-Ausgang – J5 Stift Kanal+ Stift Kanal – Kanal-Nummern 1 Aus+ 1 Aus- 2 Aus+ 2 Aus- 3 Aus+ 3 Aus-... -
Seite 10: Verstärker - Aufsicht
Verstärker – Aufsicht 1 (4x) Siehe — Abbildung 2 Vier 4,5-mm-Befestigungslöcher FACTORY RESET – Führen Sie ein nicht leitendes Werkzeug in das 4,78 mm (0,188 Zoll) große FACTORY RESET-Loch ein und halten Sie dann die FACTORY RESET Reset-Taste mindestens 3 Sekunden lang gedrückt. Dies setzt alle Netzwerkeinstellungen (IP-Adresse, POWER OK Hostname etc.) auf die Werkseinstellungen zurück. -
Seite 11: Montage
Montage Abmessungen 169,16 mm 51,46 mm 6,660 Zoll 2,02 Zoll 145,03 mm 45,97 mm 5,710 Zoll 1,809 Zoll 4x Ø 0,177 Zoll 4,49 mm 172,72 mm 6,80 Zoll 176,53 mm 6,95 Zoll — Abbildung 4 — TD-001622-04-A... -
Seite 12: Montage
Montage Der Axon DTH1620 kann in jeder beliebigen Ausrichtung auf einer flachen Oberfläche montiert werden, die die unter „Abmessungen“ auf Seite 5 beschriebenen Maßanforderungen erfüllt und weder Regen, kondensierender Feuchtigkeit, übermäßiger Hitze noch Kälte ausgesetzt ist sowie stark genug ist, um den Verstärker mit einem Gewicht von ca. 1 kg (2 lb, 6 oz) während der vorgesehenen Betriebsszenarien zu tragen und keine Lüftungsöffnungen zudecken darf. -
Seite 13: Axon Dth1620 Befehlsprotokoll
Axon DTH1620 Befehlsprotokoll Der DTH1620 verwendet standardmäßig DHCP, um eine IP-Adresse zu erhalten. Mithilfe des Dante-Controllers kann eine statische IP- Adresse eingestellt werden. Der UDP-Port 49494 wird zur Übermittlung des Befehls verwendet. Die folgenden Befehle stehen für den DTH1620 zur Verfügung. Version 1.2... -
Seite 14: Gerät Erkennen / Gerät Suchen
Gerät erkennen / Gerät suchen Diese Befehle werden verwendet, um ein Gerät anhand seiner blinkenden Nicht-Fehler-LEDs zu orten. Wenn der Befehl zur Geräteerkennung gesendet wird und der Modus eingeschaltet (ID 1<CR>) ist, blinken die Nicht-Fehler-LEDs so lange, bis ein weiterer Befehl zur Geräteerkennung gesendet wird, wobei der Modus ausgeschaltet ist (ID 0<CR>), oder bis das Gerät zurückgesetzt oder aus- und wieder eingeschaltet wird. -
Seite 15: Kopfhörer-Begrenzung Abrufen/Einstellen
Kopfhörer-Begrenzung abrufen/einstellen „Kopfhörer-Schnittstelle – J2“ auf Seite 2 Mit diesem Befehlssatz wird die Lautstärkebegrenzung abgerufen und eingestellt. Gültige Einstellungen sind -103 dB bis 24 dB. Die Kopfhörerlautstärke wird wahlweise durch ein 10-kΩ-Potentiometer zwischen Stift 2 und Stift 6 von Anschluss J2 geregelt. Dieser Befehl legt die obere Grenze der Lautstärkeeinstellung fest und kann verwendet werden, um die maximale Lautstärke für eine bestimmte Art von Kopfhörern einzustellen. -
Seite 16: Master-Ausgang-Lautstärke Abrufen/Einstellen
Master-Ausgang-Lautstärke abrufen/einstellen Mit diesem Befehlssatz wird die Master-Ausgang-Lautstärke abgerufen und eingestellt. Gültiger Bereich: 24 dB bis -103 dB. Die Master-Lautstärke wird nach dem Einstellen der Lautstärke der einzelnen Kanäle angewendet. Für einen direkten Durchlauf der Kanallautstärken sollte die Master-Lautstärke auf 0 db eingestellt werden. Die gesamte Ausgangslautstärke ist eine Kombination aus Einzelkanal- und Master-Lautstärke bis zu einem Maximum von 20 W für den Kanal. -
Seite 17: Messdaten Abrufen
Messdaten abrufen Mit diesem Befehl werden alle Messdaten für alle Dante-Kanäle abgerufen. Die Antwort enthält 64 hexadezimal formatierte Werte. • Die Werte 1 bis 16 stellen die Messstufen für die Dante-RX-Kanäle 1 bis 16 dar. • Die Werte 17 bis 64 sind Platzhalterwerte von 0xFD und repräsentieren ungültige Kanäle. Die Messwerte lauten wie folgt: •... -
Seite 18: Technische Daten
Technische Daten Beschreibung Spezifikation Testergebnis Zusätzliche Informationen Frequenzgang (8 Ohm) 1 W +0,5 dB, -0,5 dB Frequenzgang (8 Ohm) 20 W +0,5 dB, -0,5 dB Frequenzgang (16 Ohm) 1 W +1,0 dB, -0,5 dB Frequenzgang (16 Ohm) 10 W +1,0 dB, -0,5 dB Rauschen (20 Hz - 20 KHz) in 8 Ω -73 dBu Rauschen (20 Hz - 20 KHz) in 16 Ω -72 dBu Signal-Rausch-Verhältnis (20 Hz–20 kHz) 97 dB... -
