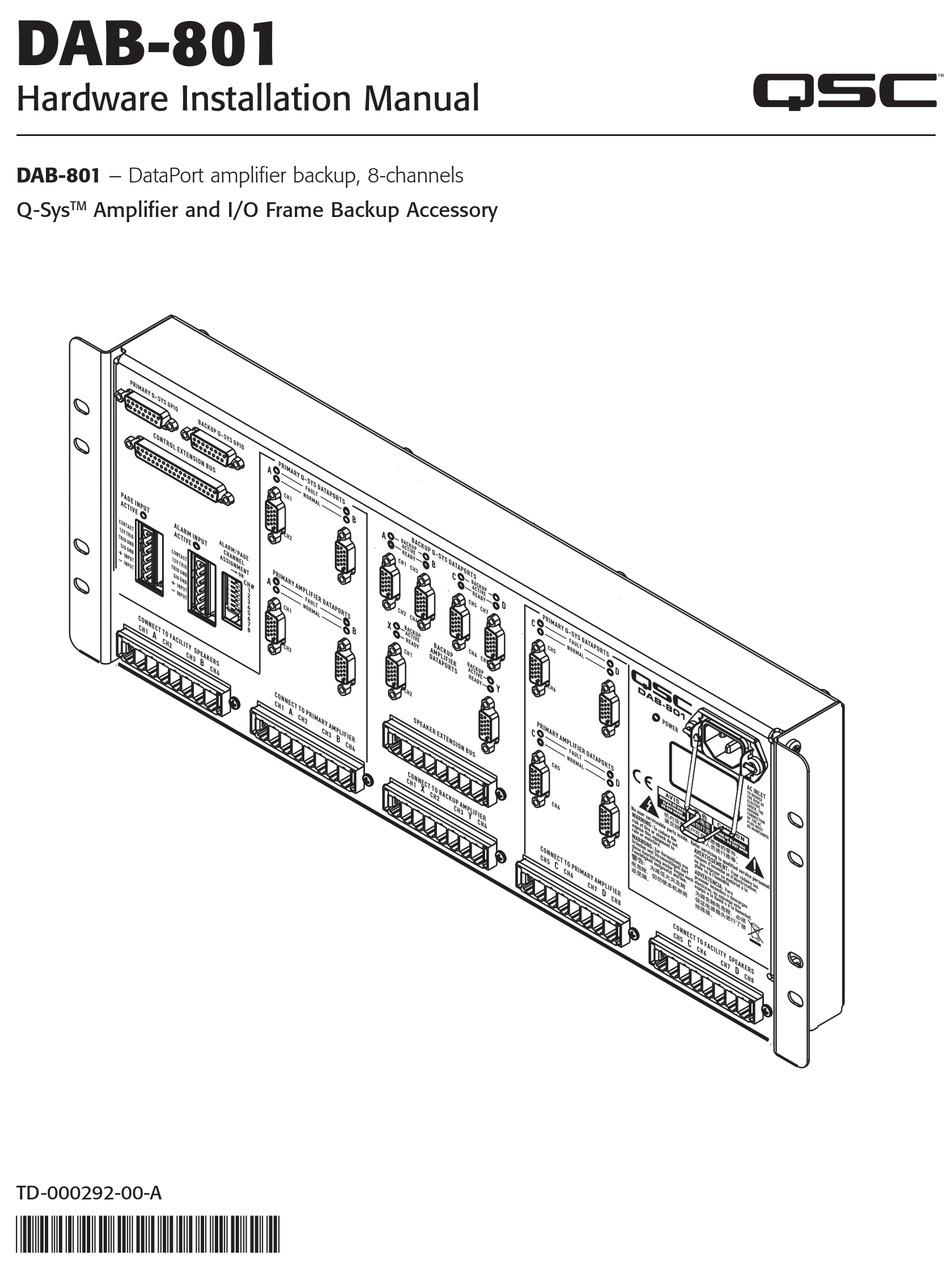

- Seite 49 DAB-801 Hardware-Installationshandbuch DAB-801 – DataPort-Verstärker-Backup, 8 Kanäle Q-Sys Verstärker- und E/A-Rahmen-Backup-Zubehör TD-000292-00-A *TD-000292-00*...
- Seite 50 Alle anwendbaren Vorschriften und Bestimmungen in Bezug auf die Sicherheit und den Betrieb von Ausrüstung mit Hänge-Armaturen müssen verstanden und eingehalten werden. SUPPORT UND KUNDENDIENST QSC Audio Products, LLC unterhält ein weltweites Netzwerk von Vertriebshändlern und Kundendienstzentren. Diese Einrichtungen vor Ort können alle Ihre Fragen beantworten und sich eventueller Probleme annehmen. Diese Anleitung sorgfältig durchlesen.
-
Seite 51: Garantie (Nur Für Die Usa; Wenden Sie Sich Zwecks Garantieinformationen Für Andere Länder An Ihren Händler Oder Vertriebshändler)
Sie erreichen uns telefonisch unter +1 800-854-4079 (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com. Die beschränkte Garantie von QSC gilt in den USA und vielen (aber nicht allen) anderen Ländern für einen Zeitraum von drei (3) Jahren ab Kaufdatum. -
Seite 52: Einführung

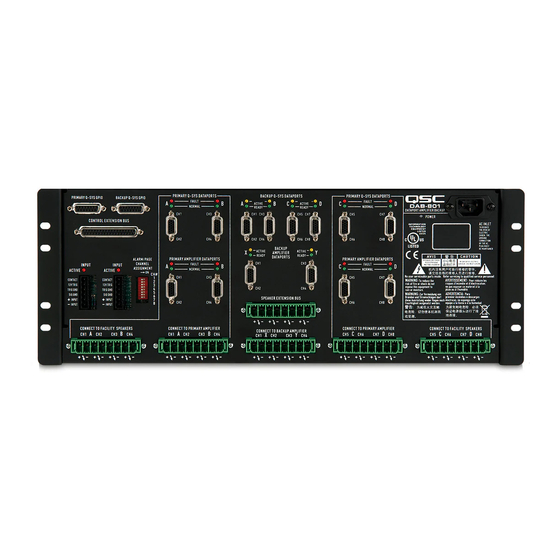

E/A-Rahmen auf einen Backup-E/A-Rahmen. Das DAB-801 kann leicht in ein Audiosystem auf Q-Sys-Basis integriert werden. Das hinten im Rack eingebaute DAB-801 minimiert die Platzbelegung im Rack. Die Netzverbindung erfolgt schnell und einfach. Ein Schnelltrennstecker des IEC-Typs mit Sperrklammer gewährleistet eine zuverlässige Verbindung mit dem Netz. -
Seite 53: Korrekte Verwendung
Das DAB-801 wird hinten in einem Rack eingebaut. Verwenden Sie zur Befestigung des DAB-801 an den hinteren Rack-Schienen vier Schrauben und Unterlegscheiben. Das DAB-801 kann vorne in einem Rack eingebaut werden, doch empfiehlt QSC dies nicht, weil dadurch die Verlegung der Leitungen und Kabel komplizierter wird. -
Seite 54: Led-Betriebsanzeige
LED-Betriebsanzeige Die blaue LED-Betriebsanzeige leuchtet auf, wenn das Netzkabel richtig angeschlossen und die Netzstromversorgung funktionstüchtig ist. Die LED-Betriebsanzeige erlischt, wenn der Netzschalter ausgeschaltet oder die Tafel vom Netzstrom abgetrennt wird. Leuchtet die Betriebsanzeige nicht auf, wenn das IEC-Kabel angeschlossen ist, überprüfen Sie, ob das Netzkabel richtig an der Tafel und an einer Steckdose angeschlossen ist. Überprüfen Sie, ob die Steckdose richtig funktioniert. Übersicht über die Systemanschlüsse Systemdiagramm mit 2-Kanal-Verstärker... -
Seite 55: Anschlüsse Des Primären E/A-Rahmens
Stecker-Stecker-QSC DataPort-Kabel von den HD-15-Steckverbindern an der Rückseite des primären E/A-Rahmens am DAB-801 anschließen. DataPort-Anschlüsse sollten vom E/A-Rahmen zum oberen und äußersten HD-15-Anschluss am DAB-801 erfolgen. Diese Anschlüsse sind als „Primary Q-Sys DataPorts“ beschriftet und mit den Buchstaben A-D versehen. - Seite 56 Wird ein Backup-E/A-Rahmen verwendet (optional), seine HD-15-Steckverbinder mittels QSC DataPort-Kabeln mit dem DAB-801 verbinden. Backup- DataPort-Anschlüsse sollten vom E/A-Rahmen zum oberen und innersten HD-15-Anschluss am DAB-801 erfolgen. Diese Anschlüsse sind als „Backup Q-Sys DataPorts“ beschriftet und mit den Buchstaben A-D versehen.
-
Seite 57: Anschlüsse Des Primären 2-Kanal-Verstärkers
Die Ausgänge der primären Verstärker mit den grünen, abnehmbaren Klemmenleisten mit der Beschriftung „Connect to Primary Amplifier“ (An primären Verstärker anschließen) am DAB-801 verbinden. Die Ausgänge des primären Verstärkers „A“ müssen mit dem Abschnitt an der abnehmbaren Klemmenleiste verbunden werden, der mit „A“... -
Seite 58: Anschlüsse Des Backup-2-Kanal-Verstärkers
Die Ausgänge des Backup-Verstärkers mit der grünen, abnehmbaren Klemmenleiste mit der Beschriftung „Connect to Backup Amplifier“ (An Backup-Verstärker anschließen) am DAB-801 verbinden. Der Ausgang des Backup-Verstärkers „X“ muss mit dem Abschnitt an der abnehmbaren Klemmenleiste verbunden werden, der mit „X“ gekennzeichnet ist. - Seite 59 Lautsprecheranschlüsse Um die Lautsprecher mit dem DAB-801 zu verbinden, die Anlagenkabel mit den grünen abnehmbaren Klemmenleisten mit der Beschriftung „Connect to Facility Speakers“ (Mit Anlagenlautsprechern verbinden) am DAB-801 verbinden. Jeder Verstärkerausgang muss mit dem korrekten Abschnitt seiner Klemmenleiste verbunden sein.
-
Seite 60: Anschlüsse Des Primären 4-Kanal-Verstärkers
Die Ausgänge der primären Verstärker mit den grünen, abnehmbaren Klemmenleisten mit der Beschriftung „Connect to Primary Amplifier“ (An primären Verstärker anschließen) am DAB-801 verbinden. Die Ausgänge des primären Verstärkers „A“ müssen mit dem Abschnitt an der abnehmbaren Klemmenleiste verbunden werden, der mit „A“ gekennzeichnet ist. -
Seite 61: Anschlüsse Des Backup-4-Kanal-Verstärkers
Die Ausgänge des Backup-Verstärkers mit der grünen, abnehmbaren Klemmenleiste mit der Beschriftung „Connect to Backup Amplifier“ (An Backup- Verstärker anschließen) am DAB-801 verbinden. Der Ausgang der Backup-Kanäle „X“ muss mit dem Abschnitt an der abnehmbaren Klemmenleiste verbunden werden, der mit „X“ gekennzeichnet ist. - Seite 62 Verbinden Sie stattdessen die abnehmbare Klemmenleiste mit der Beschriftung „Speaker Extension Bus“ (Lautsprecher-Erweiterungsbus) am Erweiterungs-DAB-801 mit der abnehmbaren Klemmenleiste mit der Beschriftung „Speaker Extension Bus“ am primären DAB-801. Alle anderen für den Erweiterungsbetrieb notwendigen Anschlüsse werden intern über das DB-37-Kabel verlegt.
-
Seite 63: Technische Daten
Paging-Abschnitt Anschluss Das DAB-801 weist zwei nicht vernetzte analoge Paging-Eingänge auf. Beide Paging- Eingänge haben vor allen Q-Sys Systemeingängen Vorrang. Der erste Eingang an einem abnehmbaren 6-Positions-Sockel ist mit „Page Input“ (Paging-Eingang) beschriftet. Der zweite Eingang, ebenfalls an einem abnehmbaren 6-Positions-Sockel, ist mit „Alarm Input“... - Seite 64 © 2009 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC, das QSC-Logo und Q-Sys sind eingetragene Marken von QSC Audio Products, LLC und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein.
