5 Montage

Die in diesem Kapitel beschriebenen Arbei-
ten dürfen nur durch Fachpersonal durchge-
führt werden, das der jeweiligen Aufgabe
entsprechend qualifiziert ist.

5.1 Einbaubedingungen

Bedienerebene
Die Bedienerebene für das Stellventil ist die
frontale Ansicht auf alle Bedienelemente des
Stellventils inklusive Anbaugeräten aus Pers-
pektive des Bedienungspersonals.
Der Anlagenbetreiber muss sicherstellen,
dass das Bedienungspersonal nach Einbau
des Geräts alle notwendigen Arbeiten ge-

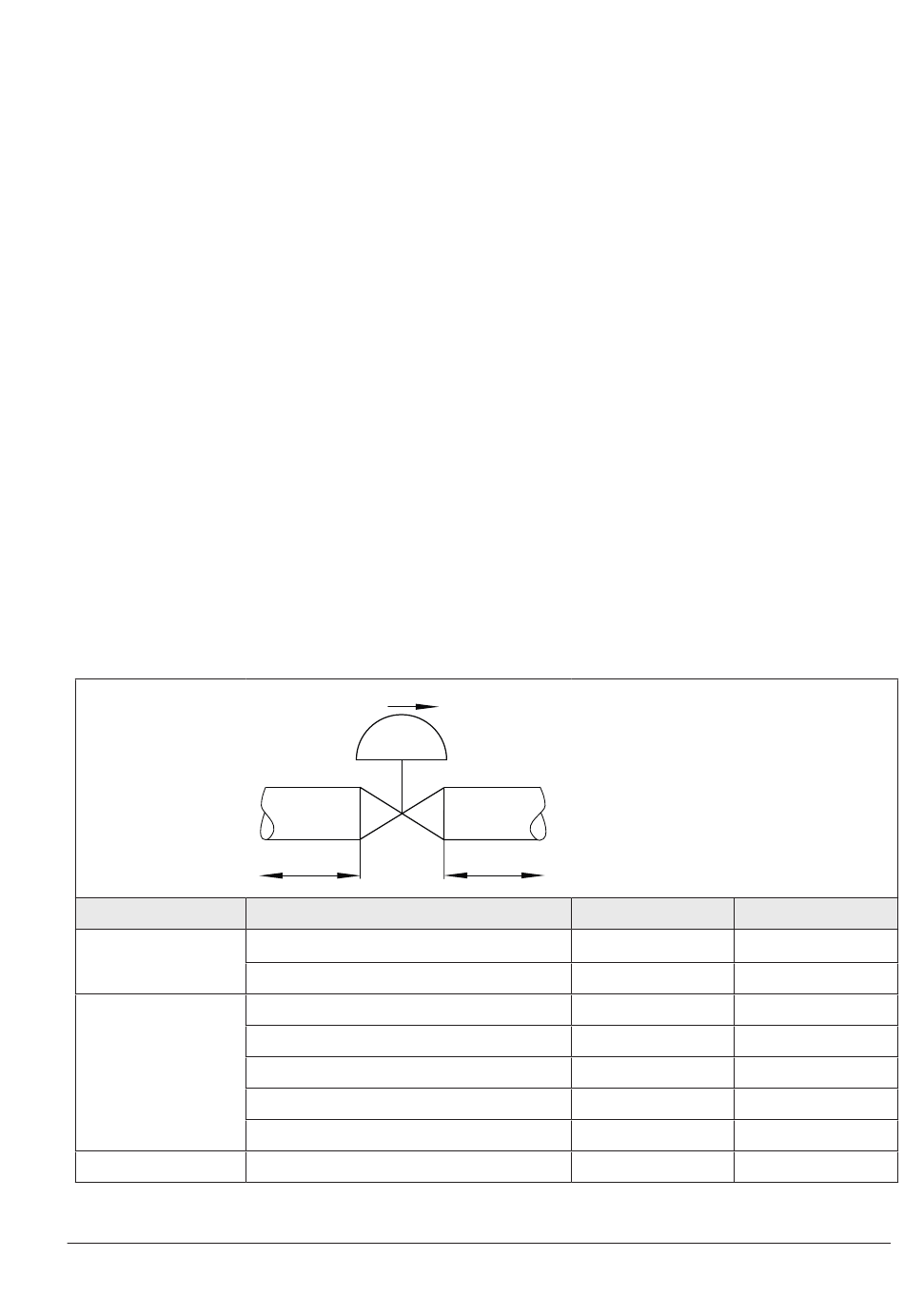

Tabelle 5-1: Ein‑ und Auslauflängen
Mediumszustand
gasförmig
flüssig
flashing
EB 8093
Q
a x DN
Ventilbedingungen
Ma ≤ 0,3
0,3 ≤ Ma ≤ 0,7
Kavitationsfrei / w < 10 m/s
Schallkavitation / w ≤ 3 m/s
Schallkavitation / 3 < w < 5 m/s
Kritische Kavitation / w ≤ 3 m/s
Kritische Kavitation / 3 < w < 5 m/s
–
fahrlos und leicht zugänglich von der Bedie-
nerebene aus ausführen kann.
Rohrleitungsführung
Die Ein-und Auslauflängen (vgl. Tabelle 5-1)
sind abhängig von verschiedenen Variablen
und Prozessbedingungen und verstehen sich
als Empfehlung. Bei signifikanter Unter-
schreitung dieser von SAMSON empfohle-
nen Längen Rücksprache mit SAMSON hal-
ten.
Für eine einwandfreie Funktion des Stellven-
tils, folgende Bedingungen sicherstellen:
Î Empfohlene Ein- und Auslauflängen be-
achten, vgl. Tabelle 5-1. Bei abweichen-
den Ventilbedingungen und Mediumszu-
b x DN
Einlauflänge a
Montage
Q Durchfluss
a Einlauflänge
b Auslauflänge
Auslauflänge b
2 4
2 10
2 4
2 4
2 10
2 10
2 20
2 20
5-1
