Aufbau und Wirkungsweise

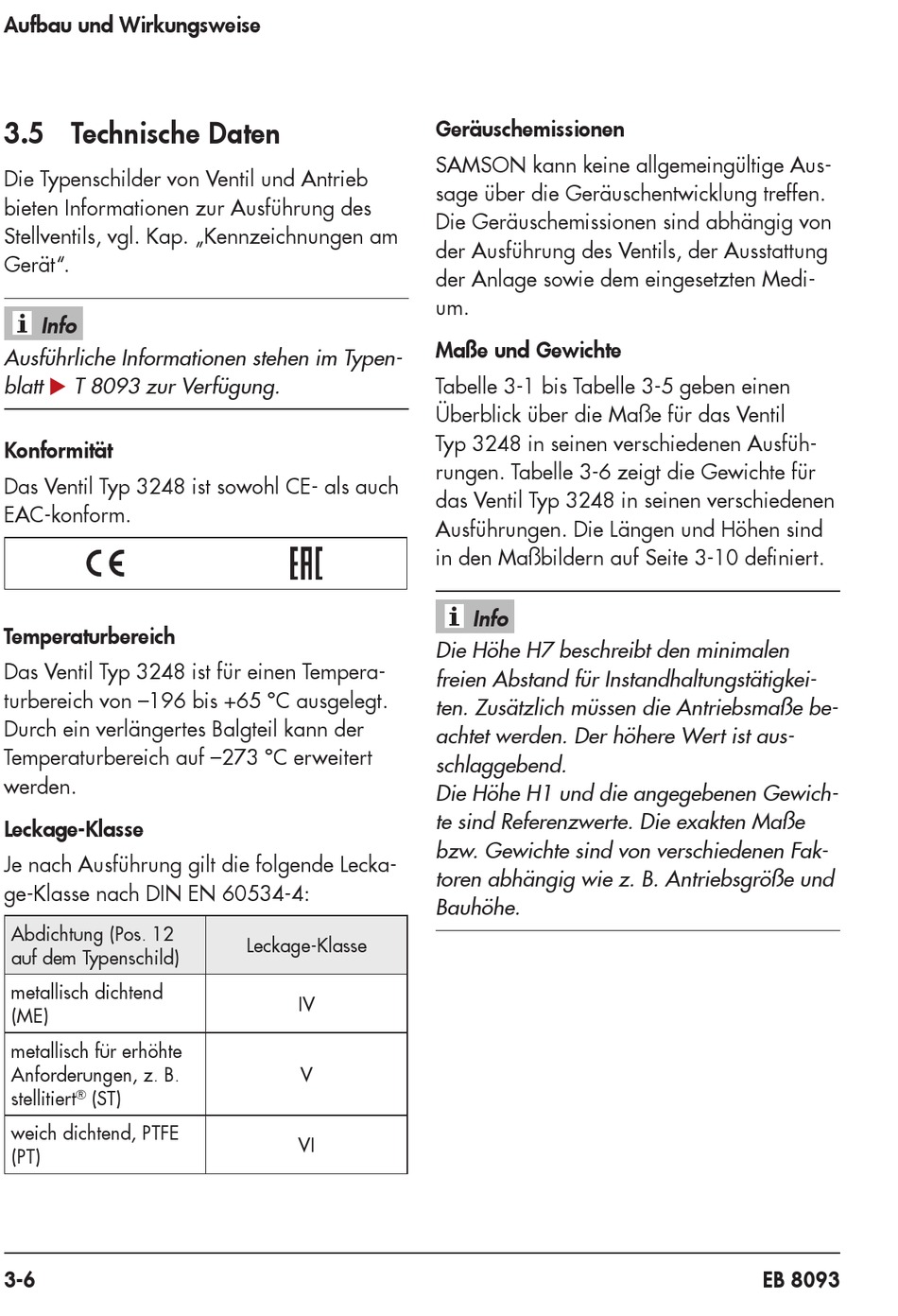

3.5 Technische Daten

Die Typenschilder von Ventil und Antrieb
bieten Informationen zur Ausführung des
Stellventils, vgl. Kap. „Kennzeichnungen am
Gerät".
Info
Ausführliche Informationen stehen im Typen-
blatt u T 8093 zur Verfügung.
Konformität
Das Ventil Typ 3248 ist sowohl CE- als auch
EAC-konform.
Temperaturbereich
Das Ventil Typ 3248 ist für einen Tempera-
turbereich von –196 bis +65 °C ausgelegt.
Durch ein verlängertes Balgteil kann der
Temperaturbereich auf –273 °C erweitert
werden.
Leckage-Klasse
Je nach Ausführung gilt die folgende Lecka-
ge-Klasse nach DIN EN 60534-4:
Abdichtung (Pos. 12
auf dem Typenschild)
metallisch dichtend
(ME)
metallisch für erhöhte
Anforderungen, z. B.
stellitiert (ST)
®
weich dichtend, PTFE
(PT)
3-6
Leckage-Klasse
IV
V
VI
Geräuschemissionen
SAMSON kann keine allgemeingültige Aus-
sage über die Geräuschentwicklung treffen.
Die Geräuschemissionen sind abhängig von
der Ausführung des Ventils, der Ausstattung
der Anlage sowie dem eingesetzten Medi-
um.
Maße und Gewichte
Tabelle 3-1 bis Tabelle 3-5 geben einen
Überblick über die Maße für das Ventil
Typ 3248 in seinen verschiedenen Ausfüh-
rungen. Tabelle 3-6 zeigt die Gewichte für
das Ventil Typ 3248 in seinen verschiedenen
Ausführungen. Die Längen und Höhen sind
in den Maßbildern auf Seite 3-10 definiert.
Info
Die Höhe H7 beschreibt den minimalen
freien Abstand für Instandhaltungstätigkei-
ten. Zusätzlich müssen die Antriebsmaße be-
achtet werden. Der höhere Wert ist aus-
schlaggebend.
Die Höhe H1 und die angegebenen Gewich-
te sind Referenzwerte. Die exakten Maße
bzw. Gewichte sind von verschiedenen Fak-
toren abhängig wie z. B. Antriebsgröße und
Bauhöhe.
EB 8093
