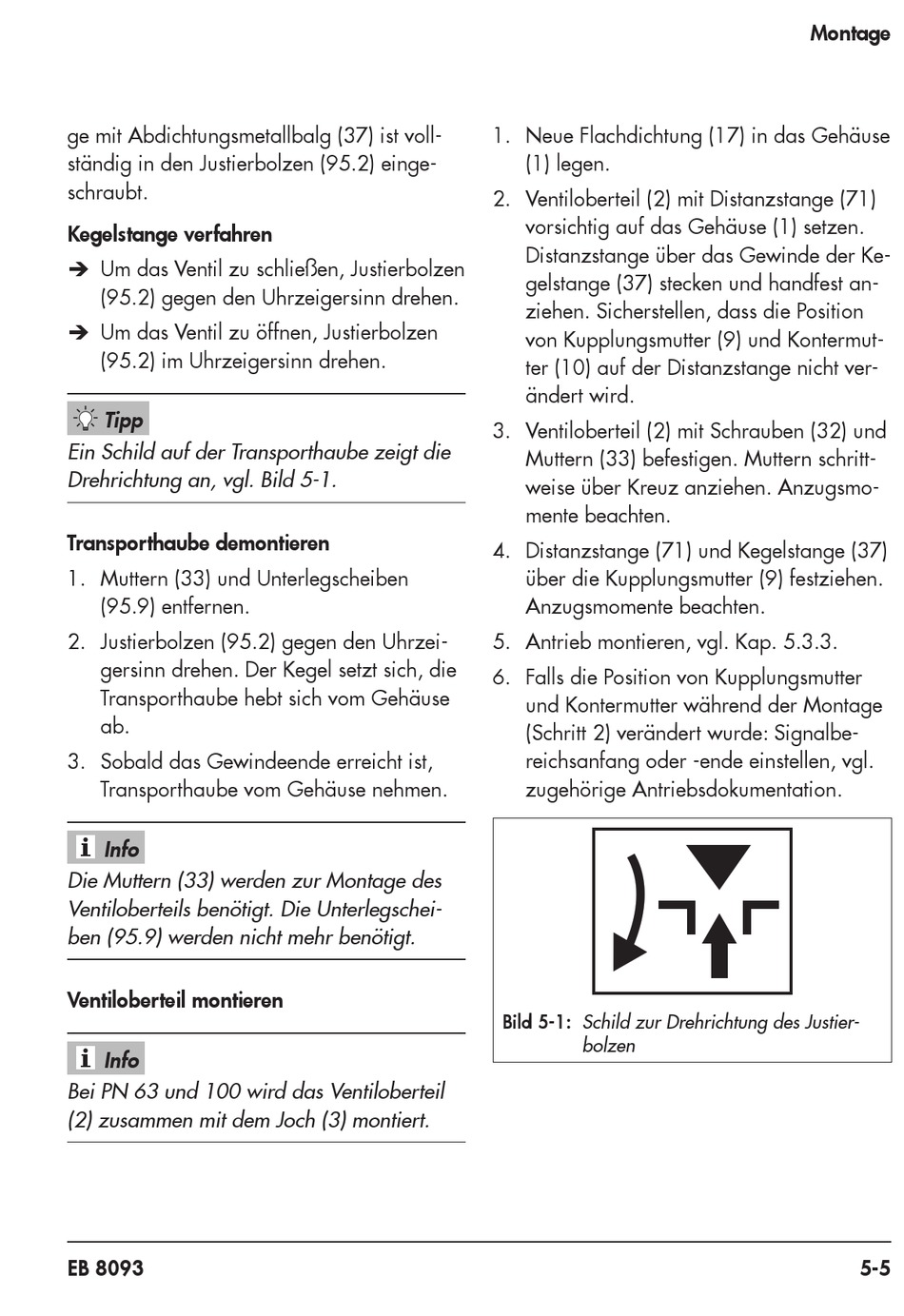

ge mit Abdichtungsmetallbalg (37) ist voll-
ständig in den Justierbolzen (95.2) einge-
schraubt.
Kegelstange verfahren
Î Um das Ventil zu schließen, Justierbolzen
(95.2) gegen den Uhrzeigersinn drehen.
Î Um das Ventil zu öffnen, Justierbolzen
(95.2) im Uhrzeigersinn drehen.
Tipp
Ein Schild auf der Transporthaube zeigt die
Drehrichtung an, vgl. Bild 5‑1.
Transporthaube demontieren
1. Muttern (33) und Unterlegscheiben
(95.9) entfernen.
2. Justierbolzen (95.2) gegen den Uhrzei-
gersinn drehen. Der Kegel setzt sich, die
Transporthaube hebt sich vom Gehäuse
ab.
3. Sobald das Gewindeende erreicht ist,
Transporthaube vom Gehäuse nehmen.
Info
Die Muttern (33) werden zur Montage des
Ventiloberteils benötigt. Die Unterlegschei-
ben (95.9) werden nicht mehr benötigt.
Ventiloberteil montieren
Info
Bei PN 63 und 100 wird das Ventiloberteil
(2) zusammen mit dem Joch (3) montiert.
EB 8093
1. Neue Flachdichtung (17) in das Gehäuse
(1) legen.
2. Ventiloberteil (2) mit Distanzstange (71)
vorsichtig auf das Gehäuse (1) setzen.
Distanzstange über das Gewinde der Ke-
gelstange (37) stecken und handfest an-
ziehen. Sicherstellen, dass die Position
von Kupplungsmutter (9) und Kontermut-
ter (10) auf der Distanzstange nicht ver-
ändert wird.
3. Ventiloberteil (2) mit Schrauben (32) und
Muttern (33) befestigen. Muttern schritt-
weise über Kreuz anziehen. Anzugsmo-
mente beachten.
4. Distanzstange (71) und Kegelstange (37)
über die Kupplungsmutter (9) festziehen.
Anzugsmomente beachten.
5. Antrieb montieren, vgl. Kap. 5.3.3.
6. Falls die Position von Kupplungsmutter
und Kontermutter während der Montage
(Schritt 2) verändert wurde: Signalbe-
reichsanfang oder -ende einstellen, vgl.
zugehörige Antriebsdokumentation.
Bild 5-1: Schild zur Drehrichtung des Justier-
bolzen
