W9 Econo - Swegon CASA W9 SMART Installation, Inbetriebnahme Und Wartungsanleitung

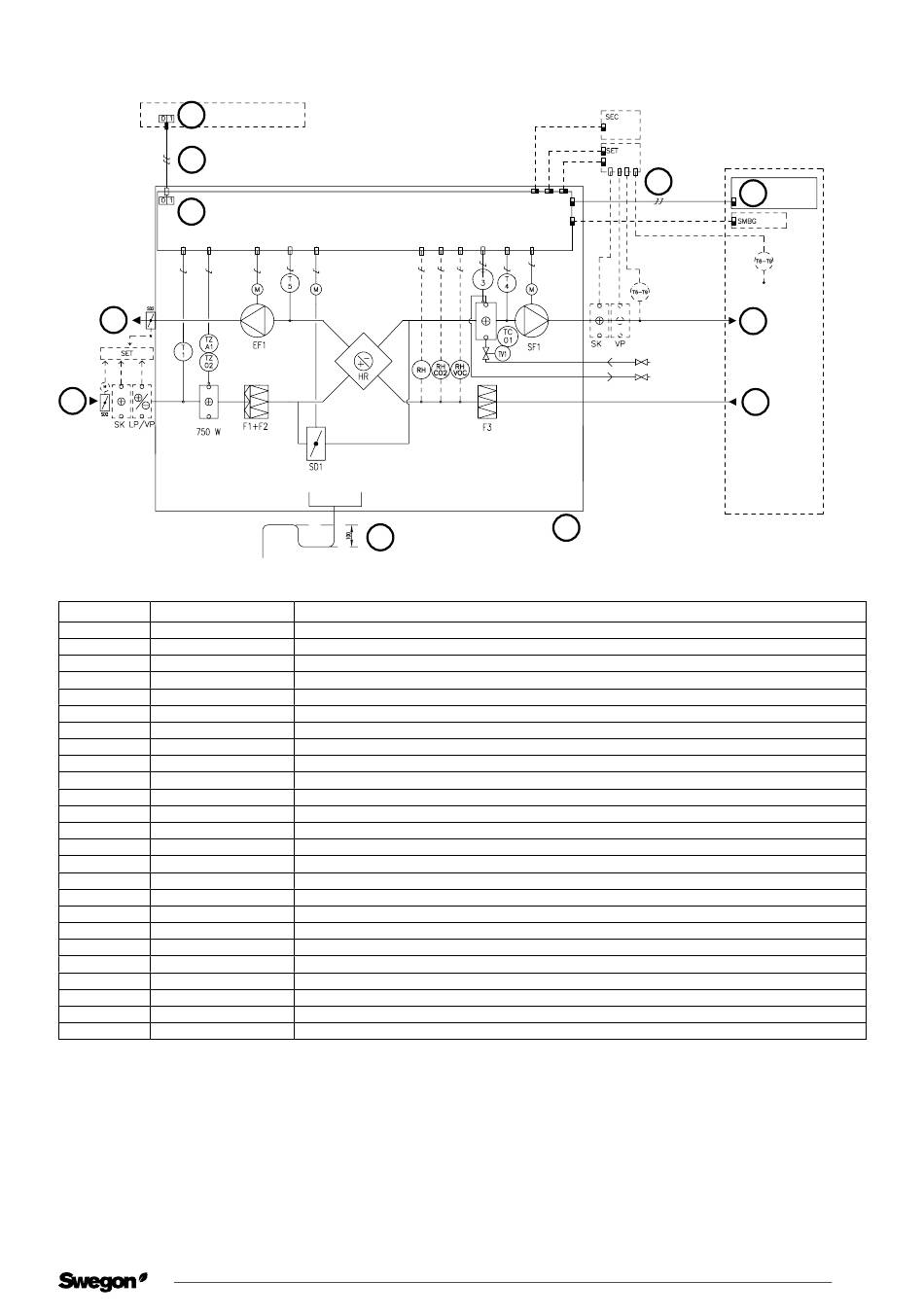

7.7.2 W9 Econo

1
5
2
3
4
1: Gruppenzentrale | 2: Elektroschaltschrank | 3: Fortluft | 4: Außenluft | 5: Stromzufuhr 230 V 10 A mit Netzsteckeranschluss | 6: Aufnahmehöhe des
Syphons 100 mm | 7: Anschlussgrenze des Geräts | 8: Allgemeine Lüftung | 9: Zuluft | 10: Modularkabel mit RJ9-Kontakten | 11: Bedieneinheit
BEZEICHNUNG BEZEICHNUNG
TC1 MANUELLE TEMPERATURREGELUNG
TV1 SELBSTGESTEUERTES THERM.VENT.
T1 TEMPERATURFÜHLER
T3 TEMPERATURFÜHLER
T4 TEMPERATURFÜHLER
T5 TEMPERATURFÜHLER
T6 - T9 TEMPERATURFÜHLER
TZ02 ÜBERHITZUNGSSCHUTZ
TZA1 ÜBERHITZUNGSSCHUTZ
SET ANSCHLUSSEINHEIT
SEC ERWEITERUNGSKABEL
SMBG MODBUS-MODUL
F1 + F2 FILTER
F3 FILTER
HR WÄRMETAUSCHER
SF1 VENTILATOR
EF1 VENTILATOR
SD1 KLAPPE
SD2 KLAPPE
SK LUFTERHITZER/-KÜHLER
LP LUFTERHITZER/-KÜHLER
VP LUFTERHITZER/-KÜHLER
RH FÜHLER
RH + CO2 FÜHLER
RH + VOC FÜHLER
FUNKTIONSBESCHREIBUNG
STEUERFUNKTIONEN:
Die Steuerung des Lüftungsgeräts erfolgt über eine separate Smart-Bedieneinheit oder eine Smart-Dunstabzugshaube bzw. aus der Ferne über einen Modbus-Feldbus oder als DDC-Steuerung.
Wenn das Gerät über die Dunstabzugshaube in den Positionen Anwesend/Abwesend/Boost sowie als Punktabsaugung gesteuert wird, kann die Zeit auf 30, 60 oder 120 min eingestellt werden. Die
Zulufttemperatur wird über die Bedieneinheit oder per Modbus eingestellt. Bei Bedarf kann die Nachheizung ausgeschaltet werden, indem der Thermostat in die Nullstellung gebracht wird.
Sommerbetrieb: Die Außenluft strömt am Wärmetauscher vorbei, wenn die eingestellte Raumtemperatur (z.B. T3) überschritten wird und die Außenlufttemperatur (T1) über 14°C (Werkseinstellung)
sowie unter der Einstellung für die Raumtemperatur liegt. Die Ventilatoren laufen mit der eingestellten Drehzahl oder werden per Bedieneinheit mit der definierten Boost-Drehzahl für den
Sommerbetrieb geregelt.
SPERREN UND SICHERHEITSFUNKTIONEN:
– Frostschutz für wasserbasierten Lufterhitzer: Das Lüftungsgerät wird angehalten, wenn die Temperatur des Rücklaufwassers vom Lufterhitzer einen Grenzwert unterschreitet. Die Außen- und
Fortluftkanäle werden mit Absperrklappen mit Federrücklauf versehen, die über die Platine mit einer Steuerspannung von 24 V versorgt werden. Absperrklappen und Klappenstellmotoren sind
nicht im Lieferumfang des Geräts enthalten.
– Der Lufterhitzer für die Vorheizung besitzt einen automatischen Thermostat TZA1 und einen Thermostat TZ02 mit manuellem Reset (Einstellungswert 90°C).
– Die Ventilatoren besitzen einen automatischen Übertemperaturschutz.
– Das Gerät verfügt über eine Auftauautomatik, die eine Frostbildung im Wärmetauscher verhindert. Dazu wird die Vorheizung eingeschaltet und bei Bedarf werden die Ventilatordrehzahlen angepasst.
BEI EINER AKTIVIERUNG DER SICHERHEITSAUSRÜSTUNG:
– Wenn ein Übertemperaturschutz mit manueller Rückstellung auslöst, wird der Fehler mit einer Reset-Taste im Gerät zurückgesetzt.
– Der automatische Übertemperaturschutz der Ventilatoren wird zurückgesetzt, wenn die Temperatur unter den eingestellten Wert gesunken ist.
FERNBETRIEB: Lesen Sie das Gerätehandbuch und die Modbus-Parameterliste.
6
ERLÄUTERUNG
Manuelle Temperaturregelung für den Lufterhitzer der Nachheizung, Werkseinstellung 17 °C
Thermostatventil des Lufterhitzers für die Nachheizung
Temperaturfühler, Außenluft
Frostschutz für wasserbasierten Lufterhitzer für Nachheizung
Temperaturfühler, Zuluft.
Temperaturfühler, Fortluft
Verbindung mit SET, Funktionen werden über eine Programmierung von SET (Zubehör) festgelegt
Überhitzungsschutz mit manueller Zurückstellung
Automatischer Übertemperaturschutz
Anschlusseinheit für Smart-Steuersignale, Zubehör
EA-Erweiterungskabel, Zubehör
Modbus-Erweiterungsmodul, Zubehör
Zuluftfilter
Abluftfilter
Wärmetauscher
Zuluftventilator
Abluftventilator
Sommer-Bypassklappe
Absperrklappe, Zubehör
Elektrischer Lufterhitzer, Zubehör
Lufterhitzer, Zubehör
Luftkühler, Zubehör
Feuchtigkeits- und Temperaturfühler
Feuchtigkeits-/Kohlendioxidfühler, Zubehör
Feuchtigkeits-/VOC-Fühler, Zubehör
2020-11-19
10
7
Änderungen vorbehalten.
