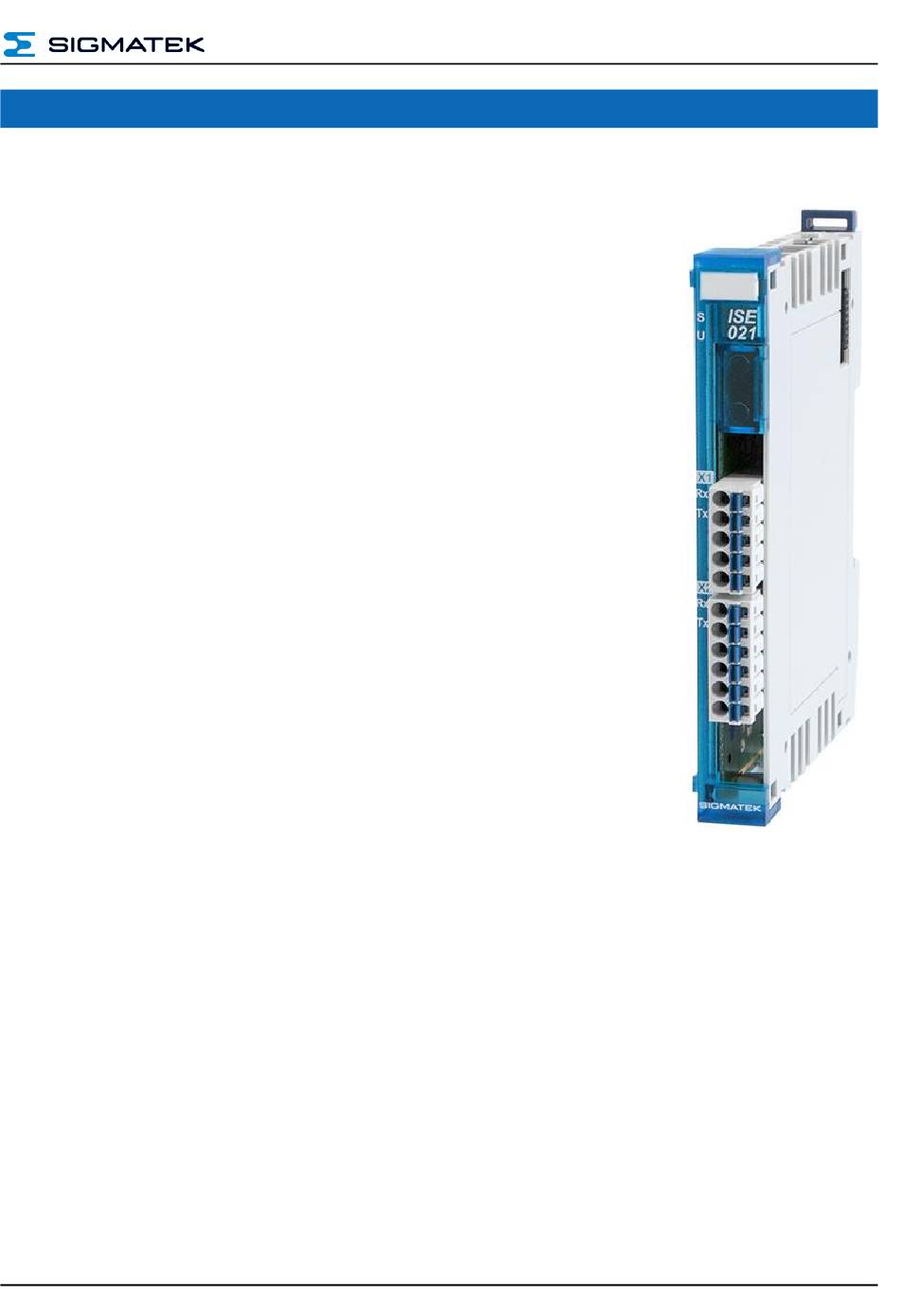

S-DIAS Schnittstellenmodul
mit 1 RS232-Schnittstelle mit Handshake-Leitungen
oder 2 RS232-Schnittstellen ohne Handshake-Leitungen
1 RS485-Schnittstelle mit schaltbaren Abschluss- und
Spreizwiderständen
Das S-DIAS Schnittstellenmodul ISE 021 besitzt eine RS232-
Schnittstelle mit den Handshake-Signalen RTS und CTS. Alternativ
zu den Handshake-Signalen können diese Signale als zweite RS232-
Schnittstelle konfiguriert werden. In dieser Konfiguration stehen dem
Anwender zwei voneinander unabhängige RS232-Schnittstellen ohne
Handshake-Leitungen zur Verfügung. Beide RS232-Schnittstellen
unterstützen Datenraten bis 115200 Baud.
Das ISE 021 verfügt weiters über eine RS485-Schnittstelle mit
schaltbaren 120 Ω Abschluss- und Spreizwiderständen (per Software
umschaltbar). Die
überspannungsfest und kann mit Datenraten bis 921600 Baud
betrieben werden.
Das Modul benötigt keine externe +24 V-Versorgung.
(1)
softwaremäßig umschaltbar ab HW-Version 4.20
