Instalación de los soportes inclinables
• Apriete los tornillos de tal modo que los soportes adaptadores queden fi rmemente sujetos. No apriete aplicando demasiada
fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fi jación y
causando el posible desprendimiento de sus cabezas. Apriete los tornillos a 40 pulg-lb (4.5 N•m) de par torsor máximo.
• Si los tornillos no pueden atornillarse con tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la
placa todavía no está fi rmemente sujeta, se podría dañar la pantalla o causar la falla del producto.
Para evitar rayar la pantalla, coloque un trapo sobre una superfi cie plana y nivelada que soporte el peso de la
2
pantalla.Coloque la pantalla boca abajo.Si la pantalla tiene perillas en la parte trasera, quítelas para poder fi jar los
soportes adaptadores. Fije los soportes adaptadores en la parte trasera de la pantalla utilizando la combinación
adecuada de tornillos, arandelas y espaciadores, como se muestra en la fi gura 2.1 o en la fi gura 2.2.
NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores.
NOTA: Asegúrese de que fi ja los soportes con los mangos hacia fuera, como se muestra abajo. Verifi que que
todos los agujeros estén debidamente alineados y luego apriete los tornillos usando un destornillador phillips.
BB
MANGOS HACIA
AFUERA
Notas:
• La cantidad de fi jaciones utilizada variará según el
tipo de pantalla.
• Es posible que no tenga que usar las arandelas
múltiples y los espaciadores, dependiendo del tipo
de pantalla.
• Use el agujero correspondiente en la arandela
múltiple que coincida con el tamaño de su tornillo,
como se muestra.
• Las ranuras de los modelos ST680 son más
anchas y requieren el uso de la arandela M8.
NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 2-1. En el caso de los
televisores que tienen la parte posterior abultada o empotrada, pase al paso 2-2.
ADVERTENCIA

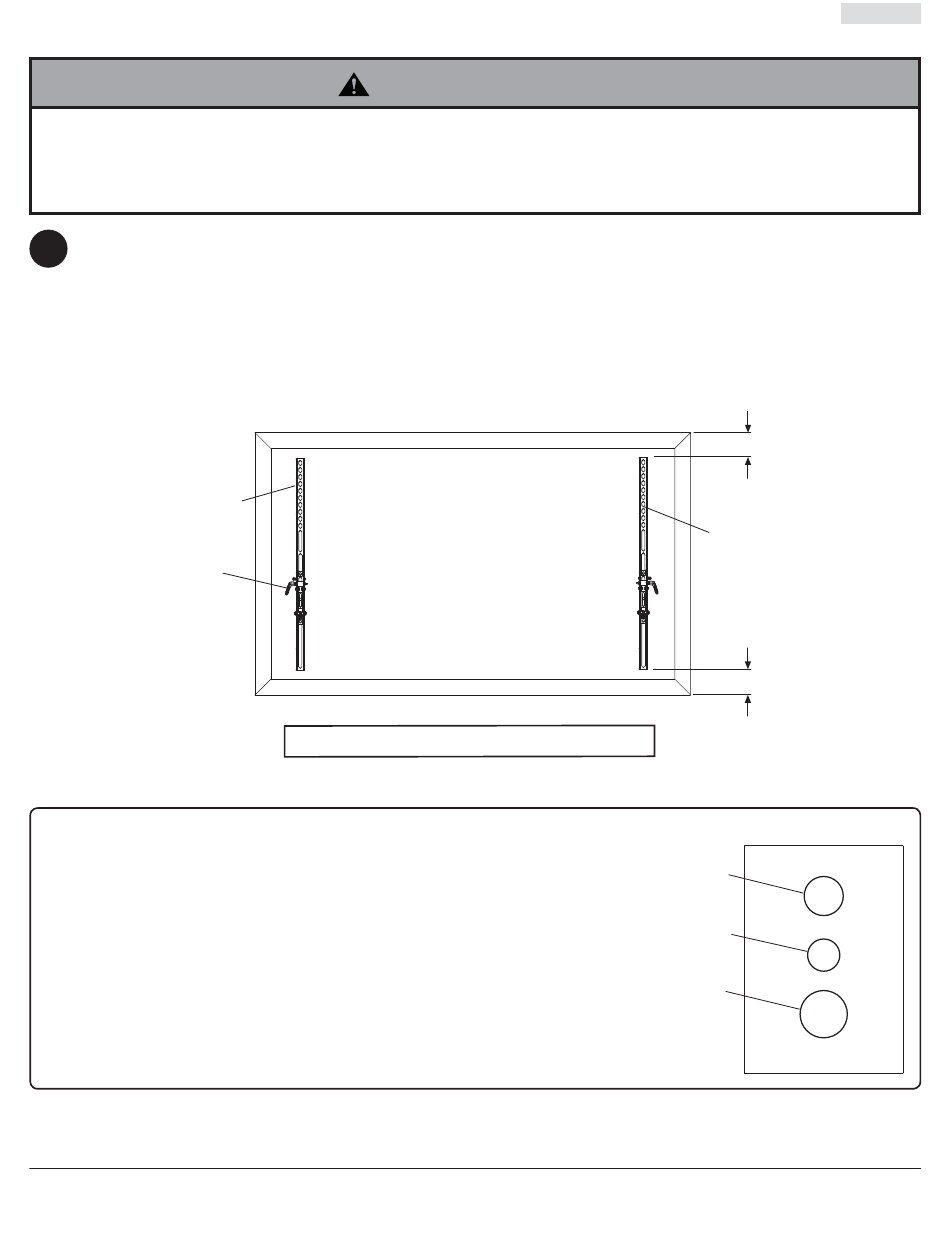

CENTRE LOS SOPORTES VERTICALMENTE EN LA
PARTE TRASERA DE LA PANTALLA
Nota: Las dimensiones "X" deben ser iguales.
AGUJERO MEDIANO PARA TORNILLOS M5
AGUJERO PEQUEÑO PARA TORNILLOS M4
AGUJERO GRANDE PARA TORNILLOS M6
16 de 38
X
CC
X
ARANDELA MÚLTIPLE
