ProcessVent
Betriebsanleitung
Montage des Außenluftmoduls stehend (Standard)
■
Hubsteiger verwenden.
■
Bei der Installation von mehreren Geräten, jedem Basisgerät das richtige
Außenluftmodul zuordnen:
– Seriennummer mit den Angaben auf dem Typenschild vergleichen.
■
Schrauben der Befestigungsflansche lösen und Flansche auseinanderschieben.
■
Außenluftmodul mit Kran anheben und in die richtige Position drehen:
– Sicherstellen, dass sich die Revisionstür Außenluft auf der gleichen Seite
wie der Schaltkasten befindet (siehe Bild 16).
■
Außenluftmodul auf das Basisgerät aufsetzen.
■
Befestigungsflansche zusammenschieben und festschrauben.
3
2
1

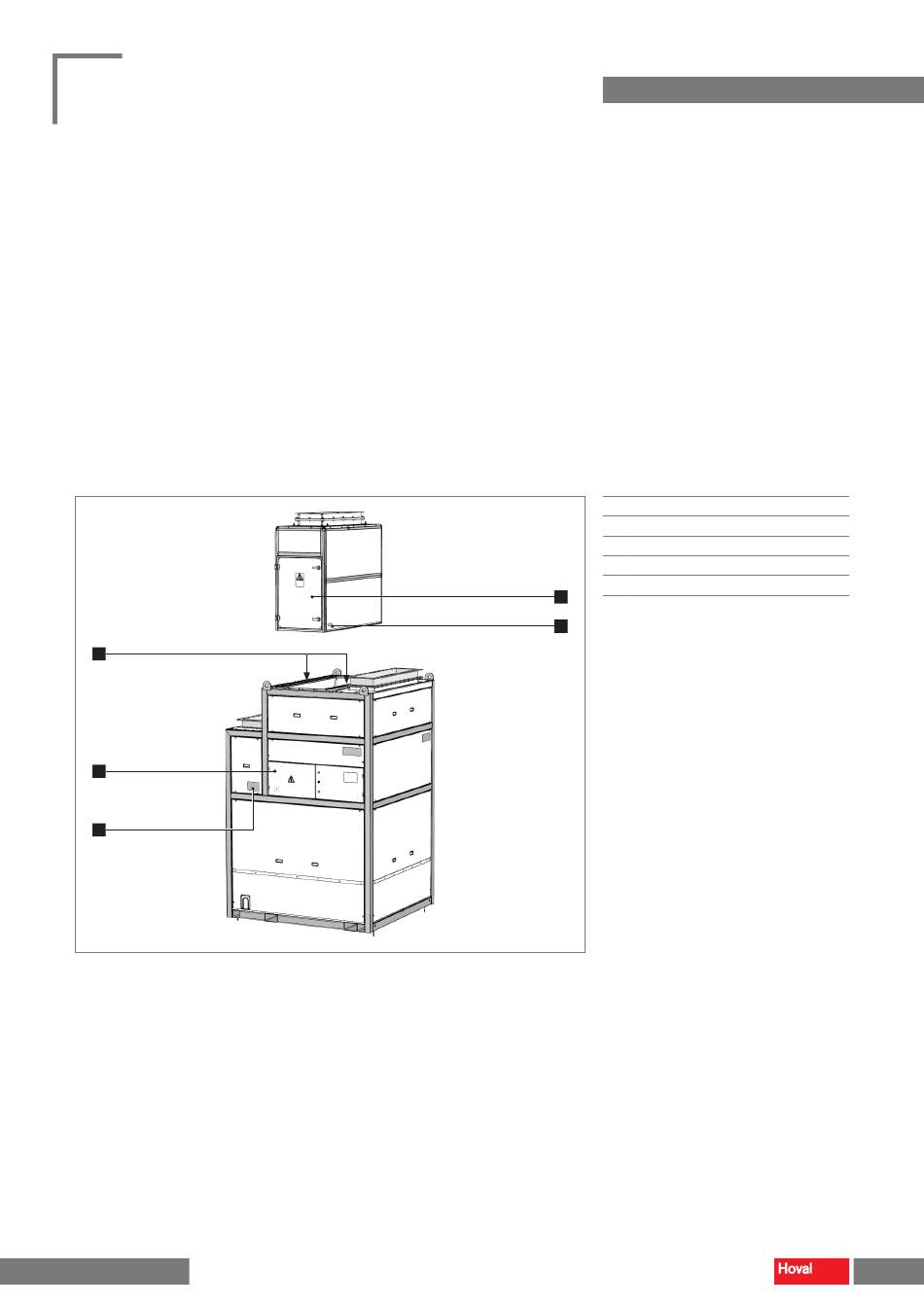

Bild 16: Montage des Außenluftmoduls stehend
4 211 883-de-05
Transport und Installation
■
Typenschild
1
■
Schaltkasten
2
■
Befestigungsflansche
3
■
Seriennummer
4
■
Revisionstür Außenluft
5
5
4
24
